17: Приход окончательной величины внутреннего счетчика 18: Приход конкретной величины

внутреннего счетчика

17-18: пожалуйста, обратитесь к функциональному описанию F5.25~F5.26. 19: Приход

установки рабочего времени. Когда суммарное рабочее время инвертора (F2.52)

достигает установленное рабочее время(F2.51), сигнал выходного индикатора.

20: Приход определенного времени внутреннего таймера Обратитесь к функциональному

описанию F5.27.

21: варьируемая частота ОС1 для 1-го насоса

истчк т ОС2 для 1-го насоса

варьируемая частота ОС3 для 2-го насоса

OC4 источник питания для 2го насоса

22: зарезервирован

23: Зарезервирован

24: Зарезервирован

F5.14 Диапазон выявления

частоты прибытия (FAR)

диапазон: 0.00—50.00Гц 5.00Гц

Этот параметр является дополнительным определением для № 1 в Таблице 6-7. Как показано на

Рис. 6-32, когда выходная частота инвертора находится в пределах диапазона выявления верхнего и

нижнего предела установленной частоты, выходной импульсный сигнал.

F5.15 Электрический уровень

(уровень частоты) FDT1

диапазон: 0.00—верхняя

предельная частота

10.00Hz

F5.16 Отставание FDT1 диапазон: 0.00—50.00Гц 1.00Гц

F5.15~F5.16 – это дополнительное определение

функции №2 в Таблице 6-7, которое вводится

следующим образом: Когда выходная частота

превышает установленную частоту (электрический

уровень FDT1), выдается выходной индикаторный

сигнал пока выходная частота не снизится до частоты

(электрический уровень FDTl-FDTl отставание)

которая ниже электрического уровня FDT1, как

показано на Рис. 6-33.

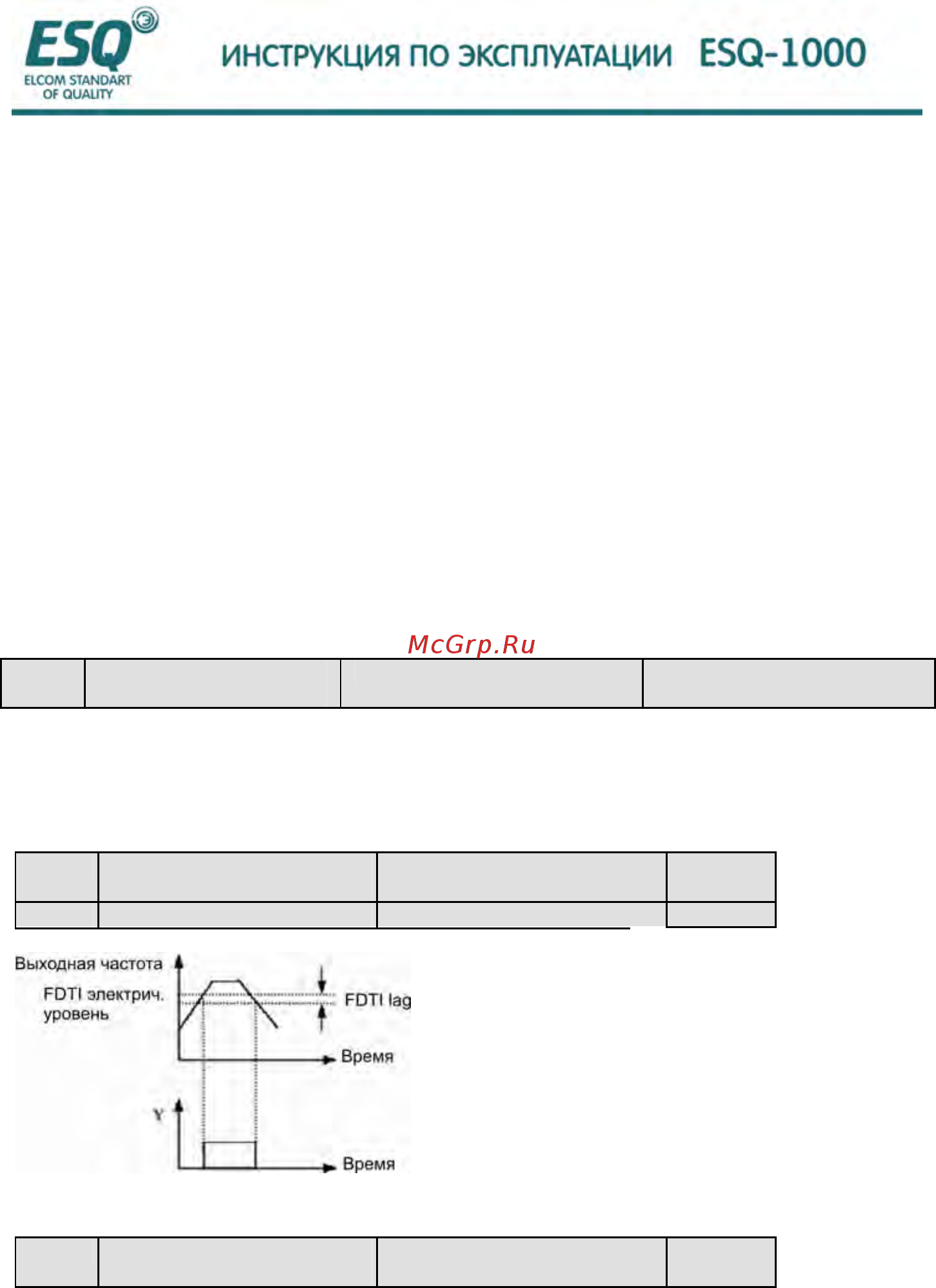

Рис.6-33 выявление уровня частоты

F5.17 Выбор аналогового вывода

(АО1)

диапазон: 0-9 0

0: выходная частота (0 – верхняя предельная частота)
