182
Приложение 2 Протокол связи Modbus (опция)
1.1. Резюме
В наших инверторах мы устанавливаем обычный интерфейс связи RS485/RS232 (в таких сериях
инверторов, как ESQ 800, ESQ1000). Посредством этого интерфейса связи более старшее
устройство (такое как М, ПК, контроллер ПЛК и т.д.) может выполнять централизованный контроль
за инвертором (устанавливать параметры инвертора, управление работой инвертора, считывание
состояния работы инвертора).
Данный протокол связи представляет собой файл критериев интерфейса, предназначенный для
реализации вышеуказанной функции, пожалуйста, прочтите внимательно этот файл и
программируйте его таким образом, чтобы реализовать удаленное и сетевое управление инвертором.

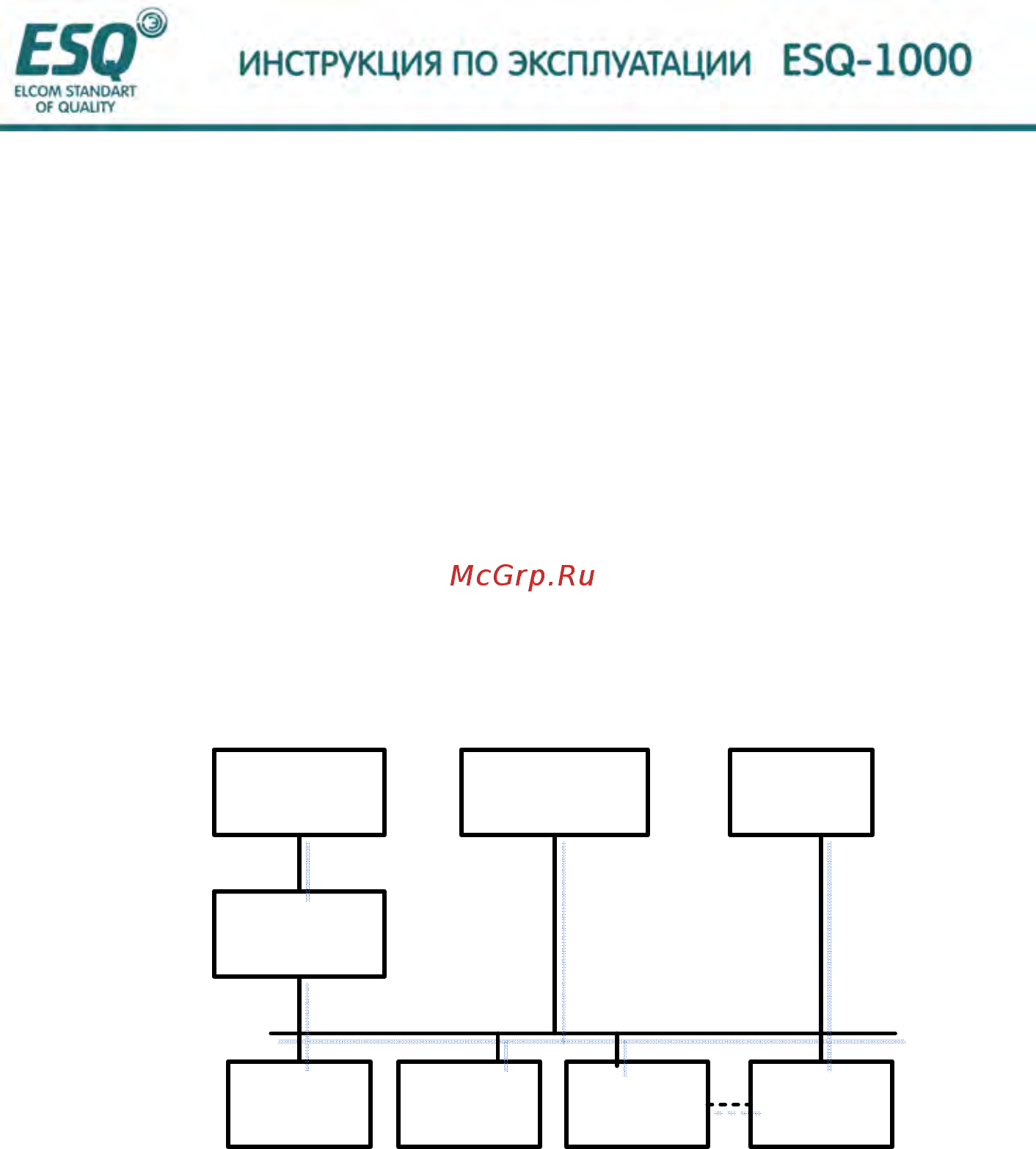

1.2 Режим построения сети связи
Главный блок - ПК Главный блок - ПЛКили
Главный блок –
ELM 1000
или
Преобразующий
модуль 232-485
ESQ1000 ESQ1000 ESQ800 ESQ800
RS232
RS485
A. одиночный главный блок множество вспомогательных устройств В. одиночный
главный блок одиночное вспомогательное устройство
Рис. 1 Схема построения сети Режим связи
1.3. Коммуникационный режим
В настоящее время инвертор ESQ1000 может использоваться как вспомогательное устройство в
сети 485. Имеется возможность реализовывать связь между инверторами посредством ПК или ПЛК,
если это требуется. Специфический режим связи представлен ниже: (2) ПК или ПЛК в качестве
главного блока, инвертор в качестве вспомогательного устройства, двухточечная связь
