(4) Несколько инверторов могут подсоединяться друг к другу посредством интерфейса RS485;

имеется возможность подсоединять до 31 инверторов одновременно. Система связи более

подвержена помехам при увеличении числа инверторов, поэтому рекомендуется выполнение

следующей прокладки проводов.

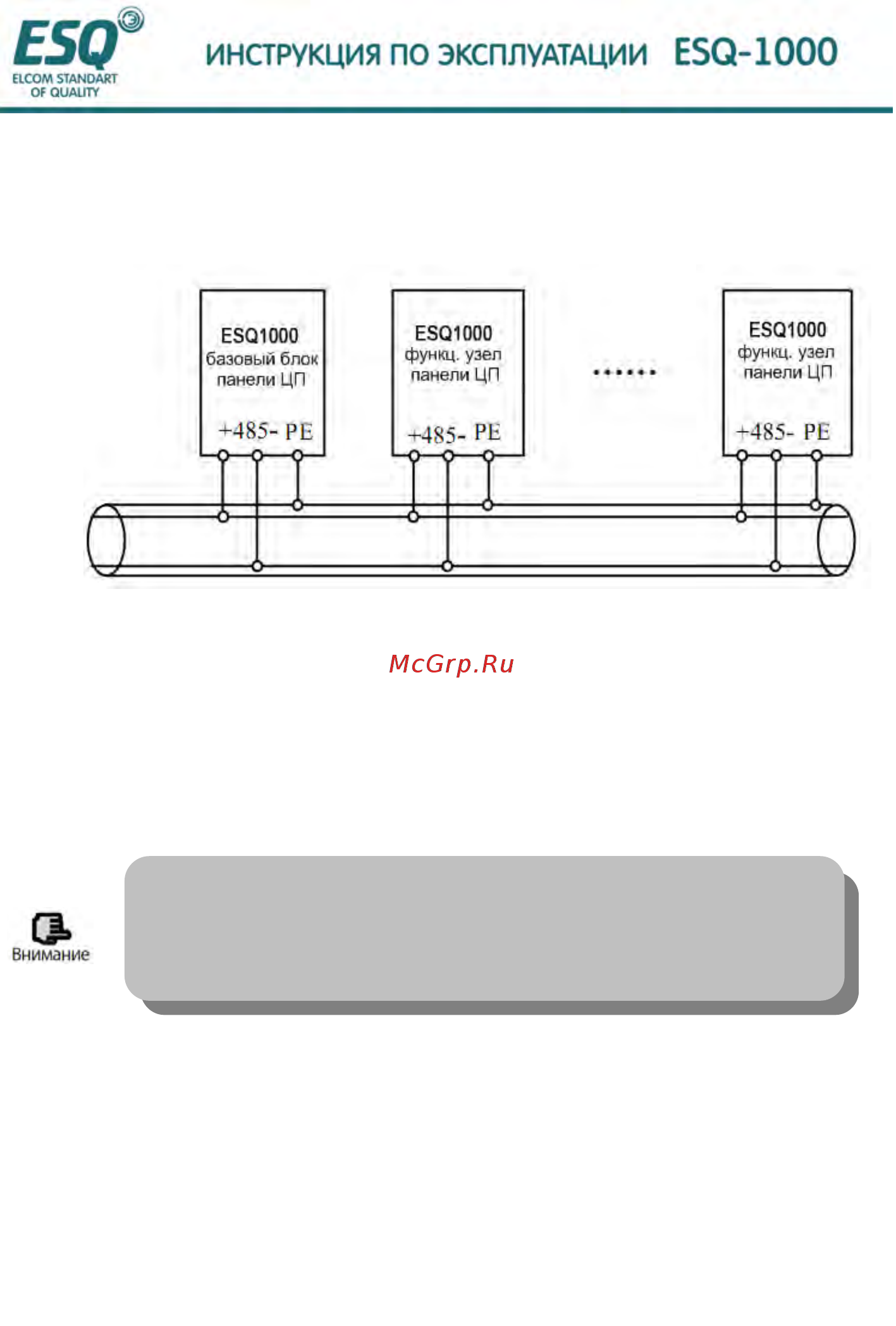

Рис. 3-17 Рекомендованная прокладка проводов для связи нескольких инверторов (все

инверторы и двигатели заземлены надлежащим образом)

Если нормальная связь все-таки не обеспечена при прокладке проводов, представленной выше,

предпримите следующие меры:

1> Обеспечьте отдельный источник питания для ПЛК (или ведущего устройства) или

заизолируйте его источник питания.

2> Примените магнитный контур на проводе связи.

3> Уменьшите несущую частоту инвертора до надлежащего уровня.

3.7. Инструкция по установкам для обеспечения помехоустойчивости

Главная цепь инвертора состоит из коммутационного полупроводникового устройства высокой

мощности, поэтому в процессе работы возникают электромагнитные помехи, для уменьшения или

прекращения испускания помех, рассмотрите вам метод сборки системы подавления помех инвертора

с учетом различных аспектов, таких как подавление помех, прокладка проводов на месте установки,

заземление системы, ток утечки, использование фильтра питания и т.д., представленных в этом разделе,

в процессе сборки инвертора на месте установки.

3.7.1. Сдерживание помех

Помехи, наводимые работающим инвертором, могут воздействовать на электронное устройство,

расположенное поблизости, степень воздействия зависит от мощности электромагнитного излучения

инвертора и к способности этого устройства противостоять помехам.

(1) При формировании сети только из инверторов вы должны установить

параметр локального адреса F2.15 базового блока ESQ1000 в 0.

(2) Для программирования интерфейса RS485, пожалуйста, обратитесь к

прилагаемому протоколу связи.
