Во время отображения имеется возможность переключаться клавишей для отображения
начального параметра контроля, определяемого F3.28, в противном случае отображается только последний
параметр.

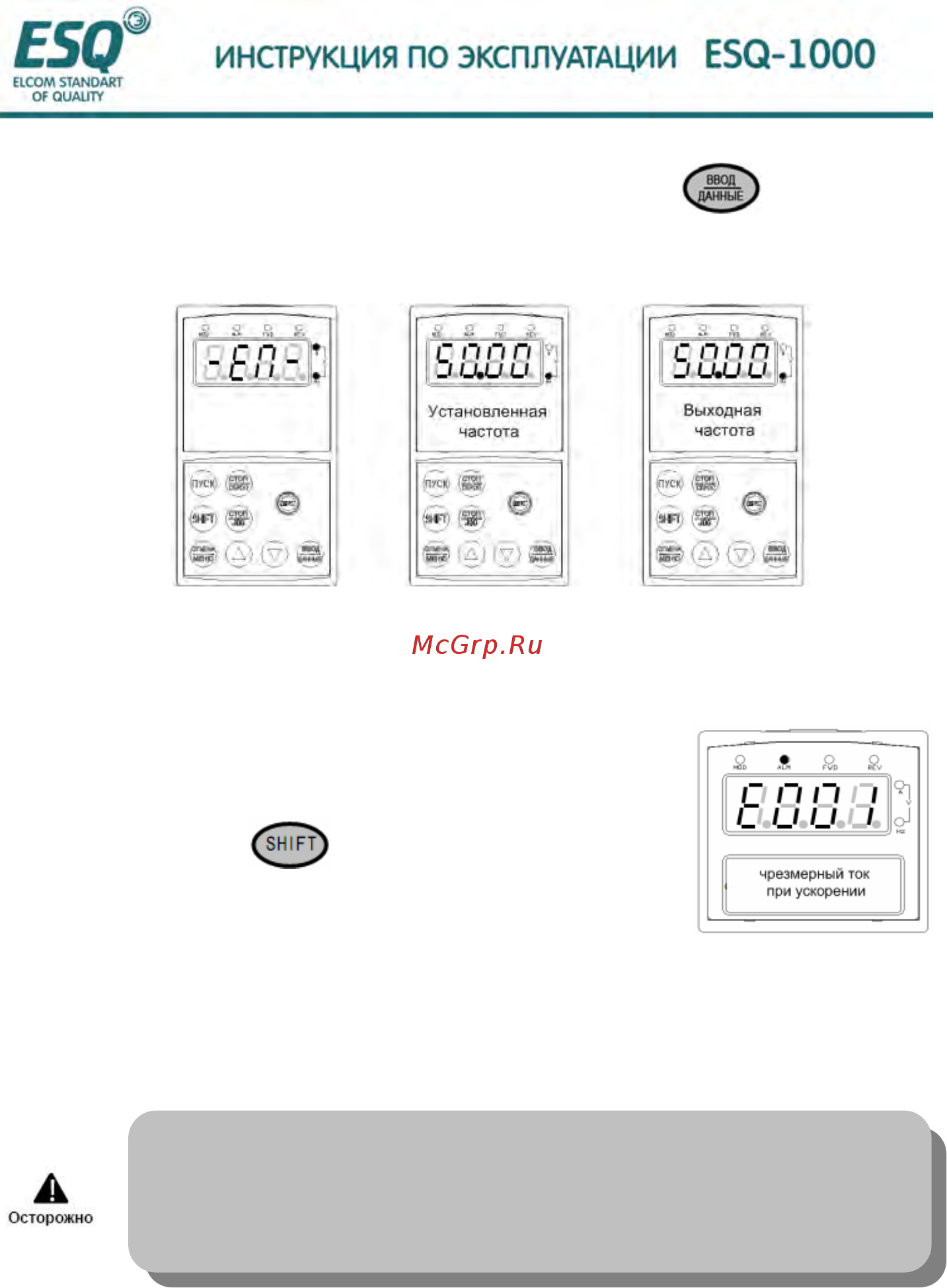

Рис. А Подача питания,
отображение -EN-
Рис. Б Состояние
ожидания, показатели
состояния ожидания
Рис. В Состояние
работы, показатели
состояния работы
Рис. 4.3 Подача питания, режим ожидания, рабочие показатели дисплея
(3) Состояние отображения сигнала тревоги
Инвертор переходит в состояние отображения сигнала тревоги и
отображает мерцающий код неисправности, как показано на Рис. 4-4;
при нажатии клавиши имеется возможность просмотра
соответствующего параметра после останова; нажмите клавишу
ОТМЕНА/МЕНЮ для просмотра группового параметра Fd, если вы
хотите найти информацию о неисправности.
Имеется возможность устранения отказа с помощью клавиши СТОП/СБРОС, c клемм управления,
команды связи на клавиатуре после поиска и устранения неисправности. Если неисправность длится
непрерывно, код неисправности продолжает отображаться.
(4) Состояние редактирования функционального кода
В состоянии ожидания, работы или сигнала неисправности при нажатии клавиши
ОТМЕНА/МЕНЮ имеется возможность перехода в состояние редактирования (Если установлен
При некоторых серьезных сбоях, таких как срабатывание защиты инверсного
модуля, чрезмерный ток, чрезмерное напряжение и т.д. не следует производить
принудительный сброс неисправности для продолжения работы инвертора без
подтверждения устранения неисправности. В противном случае имеется
опасность повреждения инвертора!
Рис. 4-4 Сигнал неисправности
