49

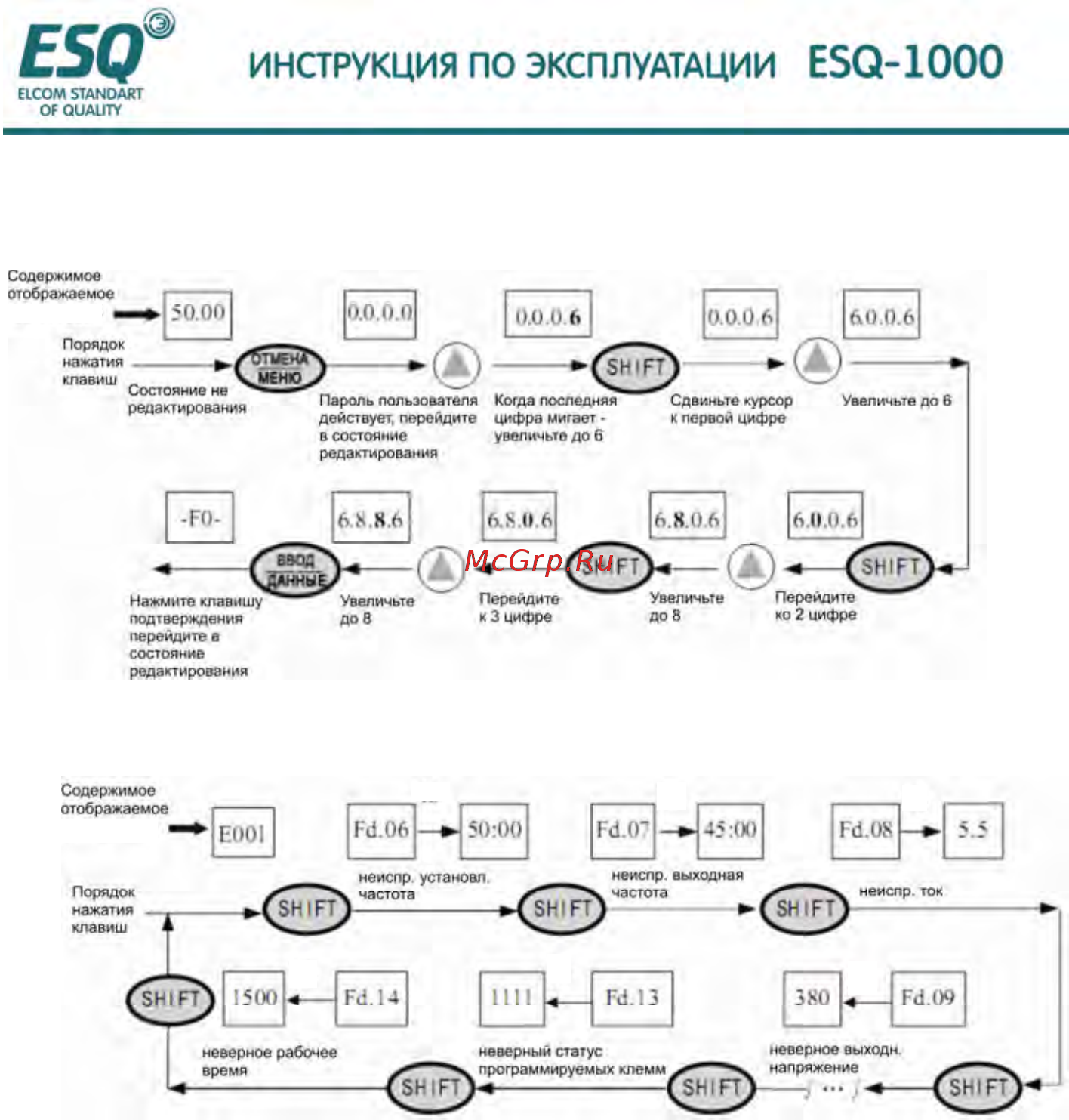

"Пароль пользователя" FF.00 установлен в "6886" Цифра, показанная на Рис. 4-7 жирным шрифтом
показывает мигающий бит.
Рис. 4-10 ввод пароля для перехода к функционированию функционального кода
(6) Смотрите информацию о параметре неисправности в состоянии неисправности
Рис. 4-11 пример операций поиска состояния неисправности
Описание:
1> При нажатии клавиши SHIFT в состоянии неисправности пользователь может увидеть
параметр функционального кода Fd группы, диапазон поиска Fd.06 ~Fd. 14. Дисплейсначала отображает
номер функционального кода при нажатии пользователем клавиши SHIFT, и через 1 с отображается
цифра этого параметра.
2> Когда пользователь увидел информацию о параметре неисправности, имеется возможность
нажимать клавишу ВВОД/ДАННЫЕ для переключения в состояние отображения сигнала о неисправности
(EOXX).
дисплеем
дисплеем
1 сек
1 сек
1 сек
1 сек
1 сек
1 сек
