90
F0.18 установлен в 0; Инвертор последовательно снизит выходную частоту до нулевой частоты, если
F0.18установлен в 1.
F.0.13 Режим
увеличения
вращающего
момента
диапазон:
0: ручной
1: автоматический
0
0: ручное ускорение Напряжение ускорения вращающего момента полностью определяется
параметр F0.14, его характеристикой является фиксированное добавочное напряжение, однако
двигатель подвержен магнитному насыщению при легкой нагрузке.
1: автоматическое увеличение вращающего момента Напряжение увеличение вращающего
момента варьируется при изменении тока статора двигателя, больший ток статора соответствует
большему напряжению ускорения.
Напряжение ускорения =
100
14.0F
Х номинальный вольтаж двигателя Х
инверторатокыйхНоминальн
инверторавыводтекущий
2
F0.14 Усиление
вращающего
момента
Диапазон: 0.0-12.0(%) 4.0(%)
Для улучшения характеристик вращающего момента низкой частоты имеется возможность
выполнять компенсацию ускорения для выходного напряжения, кривая замедления вращающего
момента и кривая постоянного вращающего момента, усиления вращающего момента показаны
отдельно на Рис. 6-4 (а), (b).

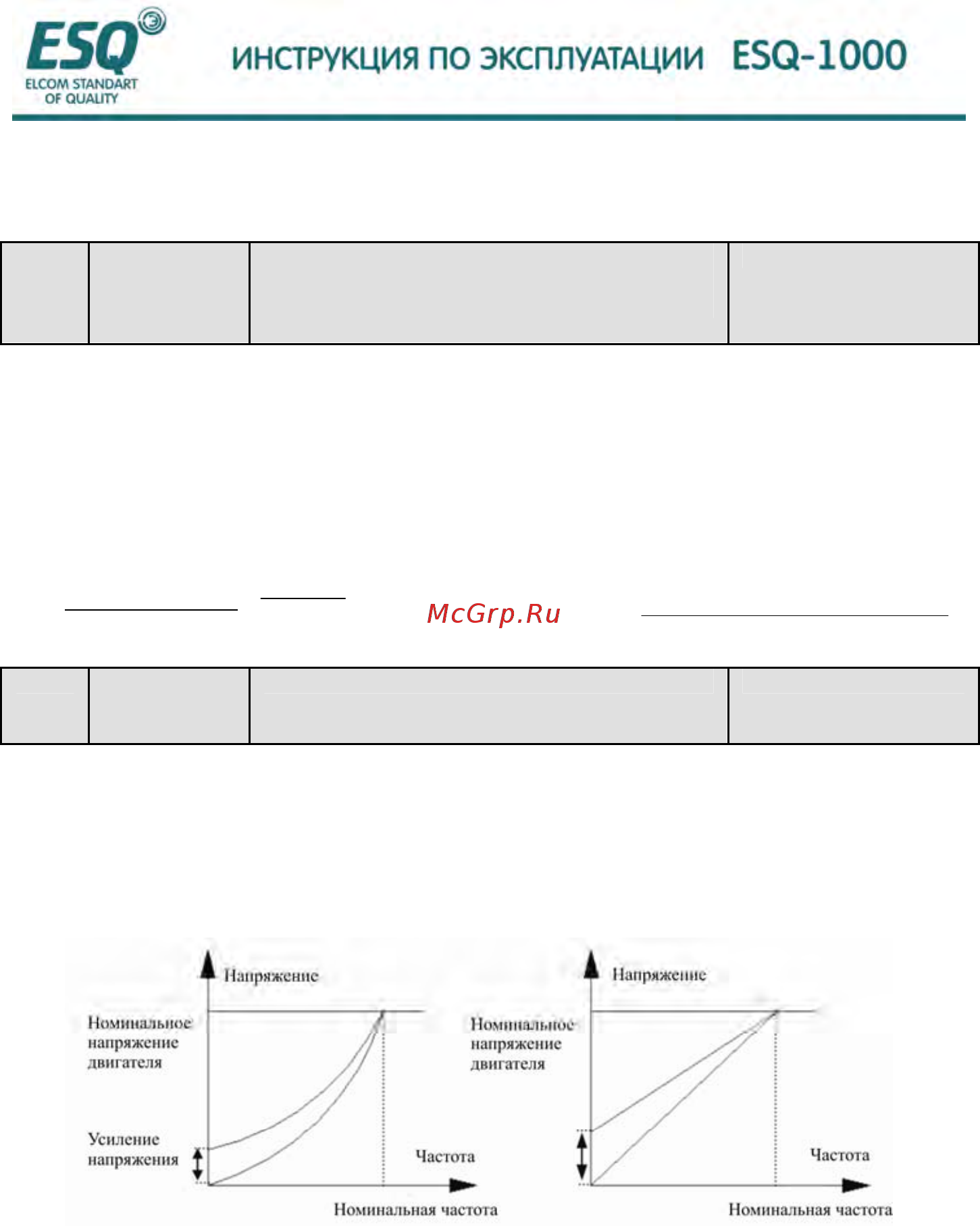

(а) график усиления вращающего момента, кривая замедления вращающего момента (b) график
усиления вращающего момента, кривая постоянного вращающего момента
Рис. 6-4 график увеличения вращающего момента
