139
F5.24, F5.25 являются дополнительными определениями к функции №
17, 18 в Таблице 6-7.
Задание заданного значения счетчика показывает, что когда
определенное количество импульсов бедет введено на Xi(входная
функциональная клемма сигнала запуска счетчика), Yi (выходная клемма
открытого коллектора), выводится сигнал индикатора.
Как показано на Рис.6-36，Y1 выводит сигнал индикатора, когда 8-ой
импульс введен на Xi. Здесь, F5.24=8.
Задание
указанного значения счетчика показывает, что когда
определенное количество импульсов будет введено на Xi, Y2 выводит сигнал
индикатора до тех пор, пока будет достигнуто заданное значение счетчика.
Как показано на Рис.6-36，Y2 начинает выводить сигнал индикатора,
когда 5-ый импульс введен на Xi. Пока будет достигнуто значение счетчика 8.
Здесь, F5.25=5. Указанное значение счетчика не действительно, если
оно
превышает заданное значение счетчика.

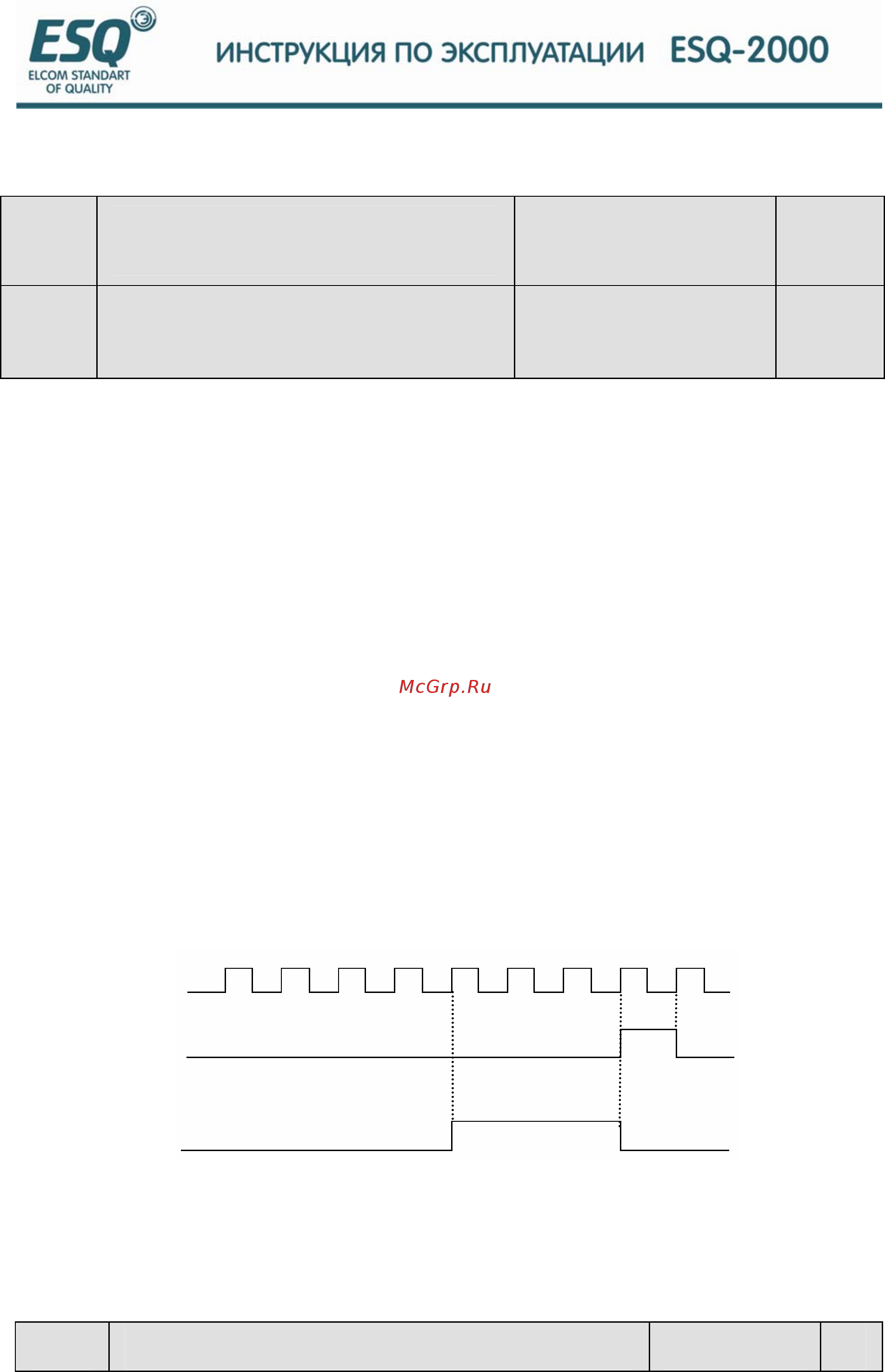

Рис.6-36 задание заданного и указанного значения счетчика
6.7 Специальный параметр для литьевой машины и параметр
подачи воды постоянного давления
6.7.1 Специальный параметр литьевой машины: F6（ESQ2800）
0：Специальный параметр литьевой машины не активен
F5.24
Задание достижения заданного
значения внутреннего счетчика
диапазон：0--9999 0
F5.25
Задание достижения указанного
значения внутреннего счетчика
диапазон：0---9999 0
