8
Обзор

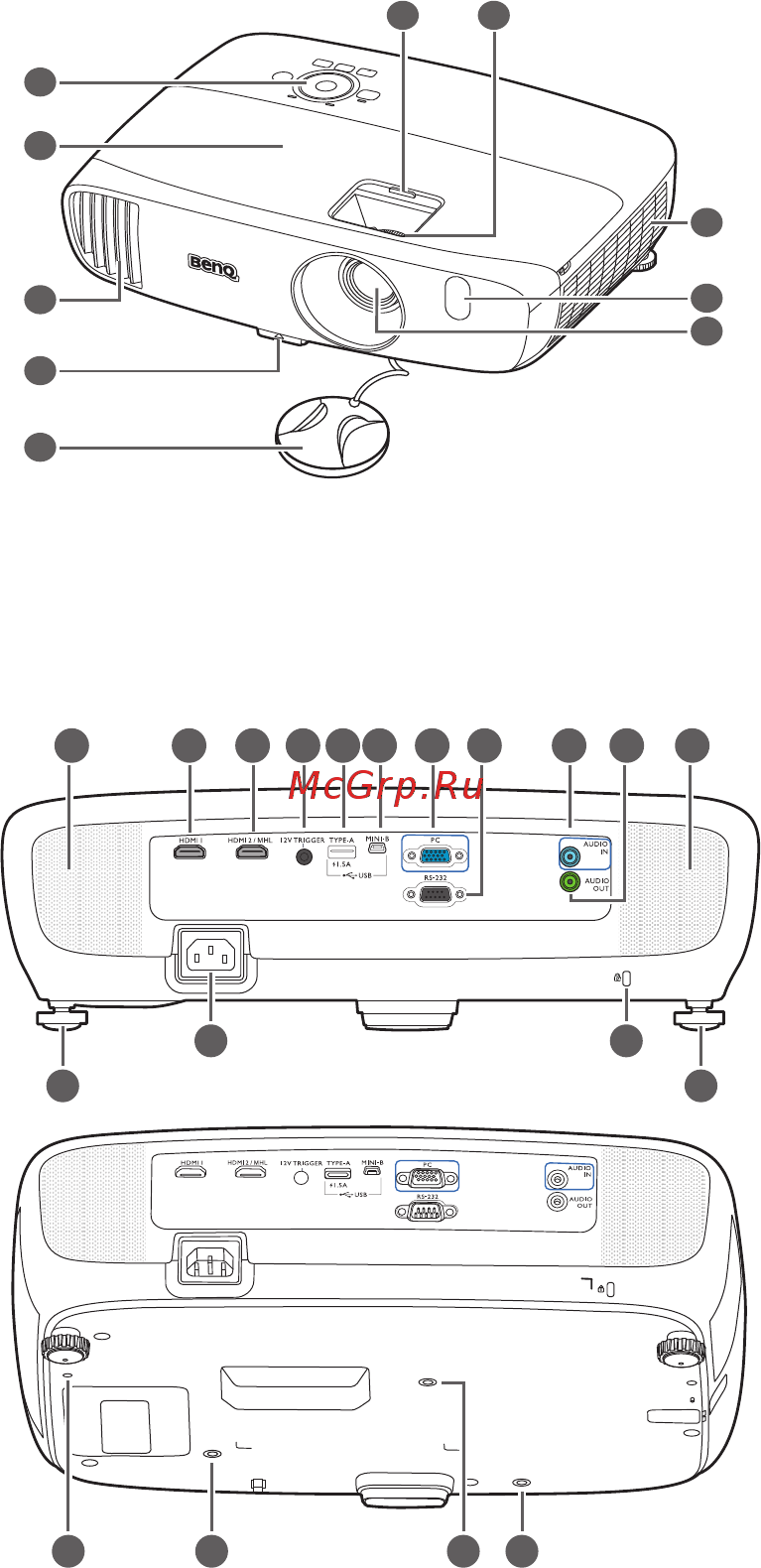

Внешний вид проектора
Вид спереди и сверху
1. Панель управления (Подробнее см.
Панель управления.)
2. Крышка лампы
3. Вентиляционное отверстие (выпуск
теплого воздуха)
4. Кнопка регулятора наклона
5. Крышка объектива
6. Крышка отдела линзы
7. Регулятор фокуса и масштаба
8. Вентиляционное отверстие (вход
охлаждающего воздуха)
9. Передний ИК датчик
10.Проекционный объектив
11. Входной порт HDMI
12.Двухрежимный порт MHL/HDMI
Обеспечивает подключение
к устройствам MHL или HDMI и зарядку
устройств MHL, когда на
проектор
подается питание.
13.Терминал выхода 12 В пост.тока
Подает сигнал на внешние устройства,
такие как электрический экран,
регулятор освещенности и т. п.
14.Гнездо USB, тип A
Используется для зарядки приемника
беспроводного комплекта FHD
(дополнительная принадлежность).
15.Порт USB Mini-B
Используется для обслуживания.
16.Разъем входного сигнала RGB (ПК)/
компонентного видеосигнала (YPbPr/
YCbCr)
17.Порт управления RS-232
Используется для связи с
ПК или
системой управления/автоматической
системой домашнего кинотеатра.
18.Разъем аудиовхода
19.Разъем аудиовыхода
20.Решетки динамиков
21.Задние ножки регулятора наклона
22.Гнездо шнура питания
23.Разъем для замка Kensington
24.Монтажное отверстие для
беспроводного комплекта FHD
(WDP02)
25.Отверстия для потолочного монтажа
Вид сзади и снизу
1
2
9
10
8
6 7
5
3
4
Подробнее см. Подключение
видеоизображения.
14 15 16
18
13 1917
20
20
11
12
2524 25
21
21
22
23
25
