Русский
51
HDMI
Это входной разъем для сигналов HDMI с PC или мультимедийного устройства.
DVI-D
Это входной разъем для сигналов DVI-D с PC.
Computer 1
Это входной разъем для сигналов RGB с ПК.
Computer 2
Это входной разъем для сигналов YCbCr/YPbPr или RGB (RGBHV) с ПК или
мультимедийного устройства.
DisplayPort
Это входной разъем для сигналов DisplayPort с ПК или мультимедийного
устройства.
3G-SDI
Это входной разъем для сигналов несжатого цифрового видео с мультимедийного
устройства.
HDBaseT
Это входной разъем для сигналов несжатого видео высокой четкости (HD) по
кабелю с разъемом RJ-45.

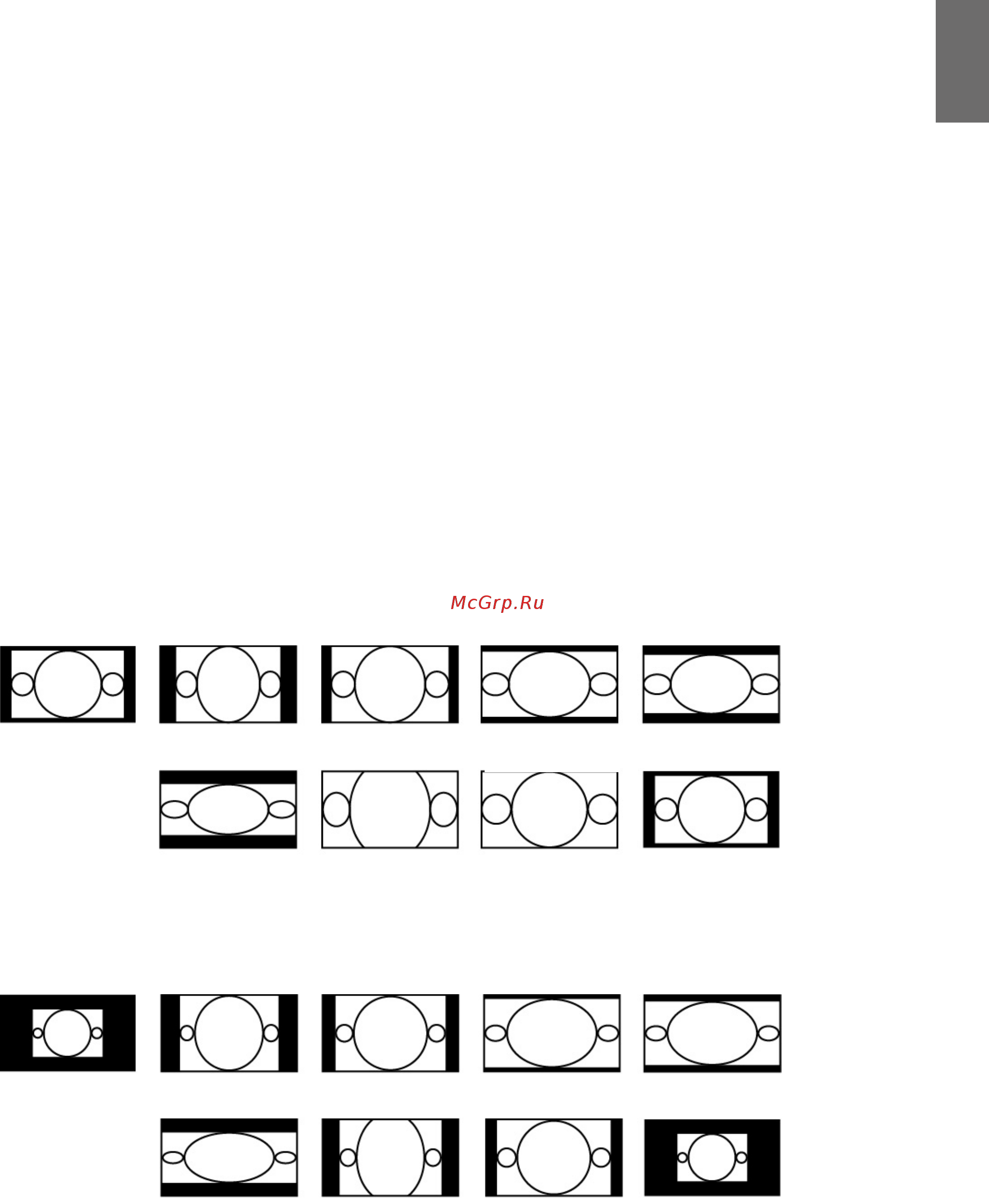

• Пропорции
Используйте этот параметр для регулировки соотношения сторон изображения.
Для обычного входного сигнала 16:10 регулировка формата приведет к
результатам, показанным на следующих рисунках:
Нормальный
вывод 16:10
Формат
выводимого
экрана 5:4
Формат
выводимого
экрана 2,35:1
Формат
выводимого
экрана LetterBox
Формат
выводимого
экрана Авто
Формат
выводимого
экрана Реальн.
Формат
выводимого
экрана 4:3
Формат
выводимого
экрана 16:9
Формат
выводимого
экрана 1,88
Для обычного входного сигнала 4:3 регулировка формата приведет к результатам,
показанным на следующих рисунках:
Нормальный
вывод 4:3
Формат
выводимого
экрана 5:4
Формат
выводимого
экрана 2,35:1
Формат
выводимого
экрана LetterBox
Формат
выводимого
экрана 4:3
Формат
выводимого
экрана 16:9
Формат
выводимого
экрана 1,88
Формат
выводимого
экрана Авто
Формат
выводимого
экрана Реальн.
• Трапец. искажение
Выберите эту функцию и нажатием кнопок со стрелками ◄► скорректируйте
вертикальные искажения, вызванные проецированием под углом.
• Поворот
Нажатием кнопок ◄► поверните изображение под нужным углом.
