19 Подключение

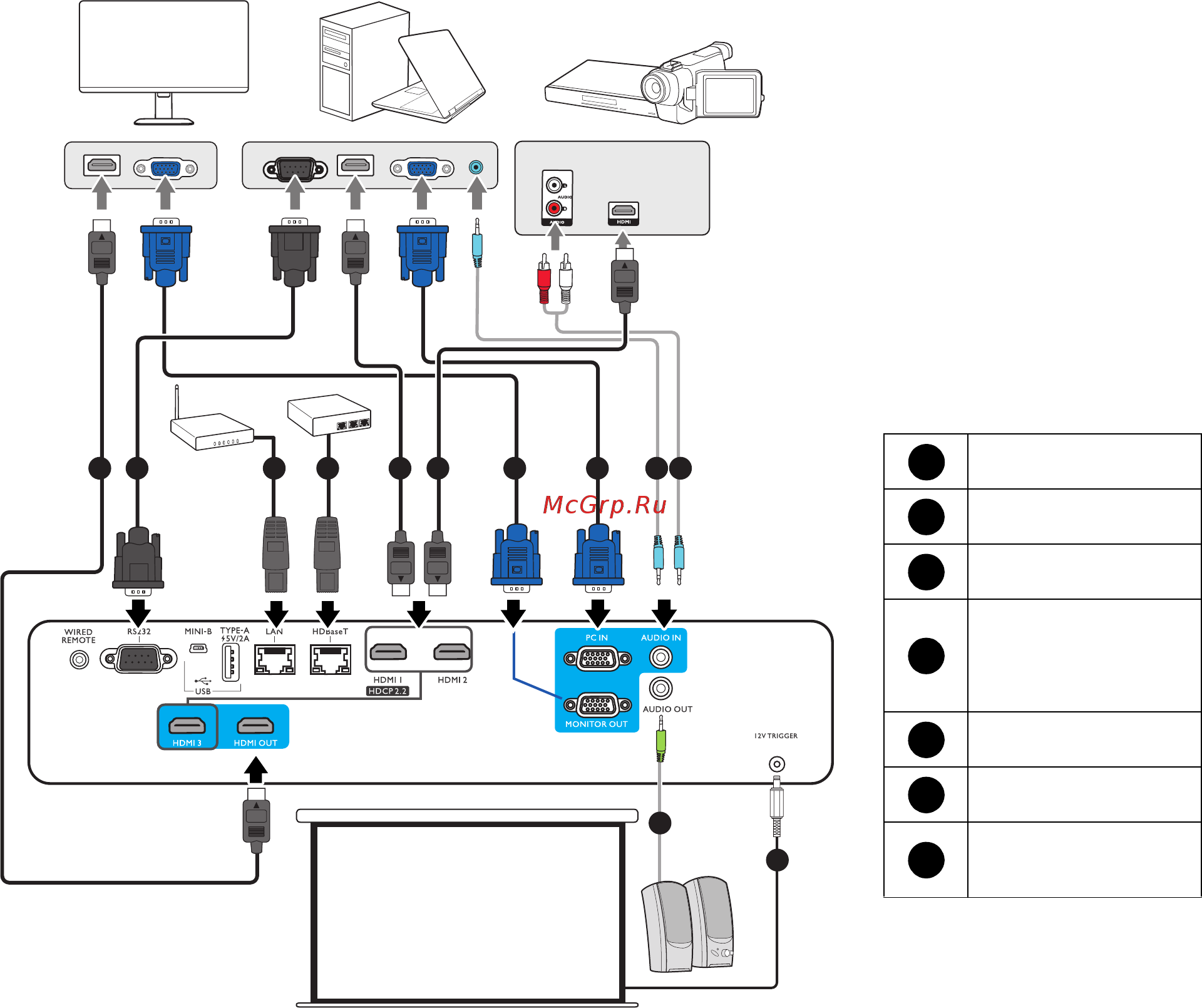

Подключение
Перед подключением внимательно прочитайте инструкции по эксплуатации касательно
подключения внешнего устройства. При подключении источника сигнала к проектору
обеспечьте выполнение следующих условий:
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
553 4
7
2 1 1
1 6
6
6
Портативный или настольный компьютер
Устройство аудио/видео
Кабель HDMI
Кабель RS232
Кабель RJ-45
Переключатель
матрицы
HDBaseT
Кабель VGA
Аудиокабель
Электрический
экран и т. д.
1
2
3
4
5
6
7
Монитор
