Введение11
Элементы управления и функции
Проектор
8. MODE/ENTER
Выбор доступного режима настройки
изображения. Подробнее см. в
разделе «Выбор режима
отображения» на стр. 37.
Активация выбранного экранного
меню. Подробнее см. в разделе
«Порядок работы с меню» на стр. 30.
9. ► Вправо/ Повышение уровня
громкости
Увеличение громкости. Подробнее см.
в разделе «Регулировка уровня
громкости» на стр. 44.
Если активировано экранное
меню,
кнопки № 4, 6, 9 и 11 используются в
качестве навигационных кнопок со
стрелками для выбора требуемых
пунктов меню и выполнения
регулировок. Подробнее см. в разделе
«Порядок работы с меню» на стр. 30.
10. AUTO
Автоматический выбор оптимальных
параметров изображения. Подробнее
см. в разделе «Автоматическая
настройка изображения» на стр. 27.
11. Кнопка коррекции
трапецеидальных
искажений/
навигации (/▼ Вниз)
Ручная коррекция искажений
изображения, возникших в результате
проекции под углом.
12. POWER
Переключение режимов ожидания и
включения проектора.
Подробные сведения см. в разделах
«Включение проектора» на стр. 26 и
«Выключение проектора» на стр. 52.
13. Индикатор LAMP
Показывает состояние лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
Подробнее
см. в разделе
«Индикаторы» на стр. 73.
14. Индикатор Температуры
Загорается красным цветом при
перегреве проектора. Подробнее см. в
разделе «Индикаторы» на стр. 73.

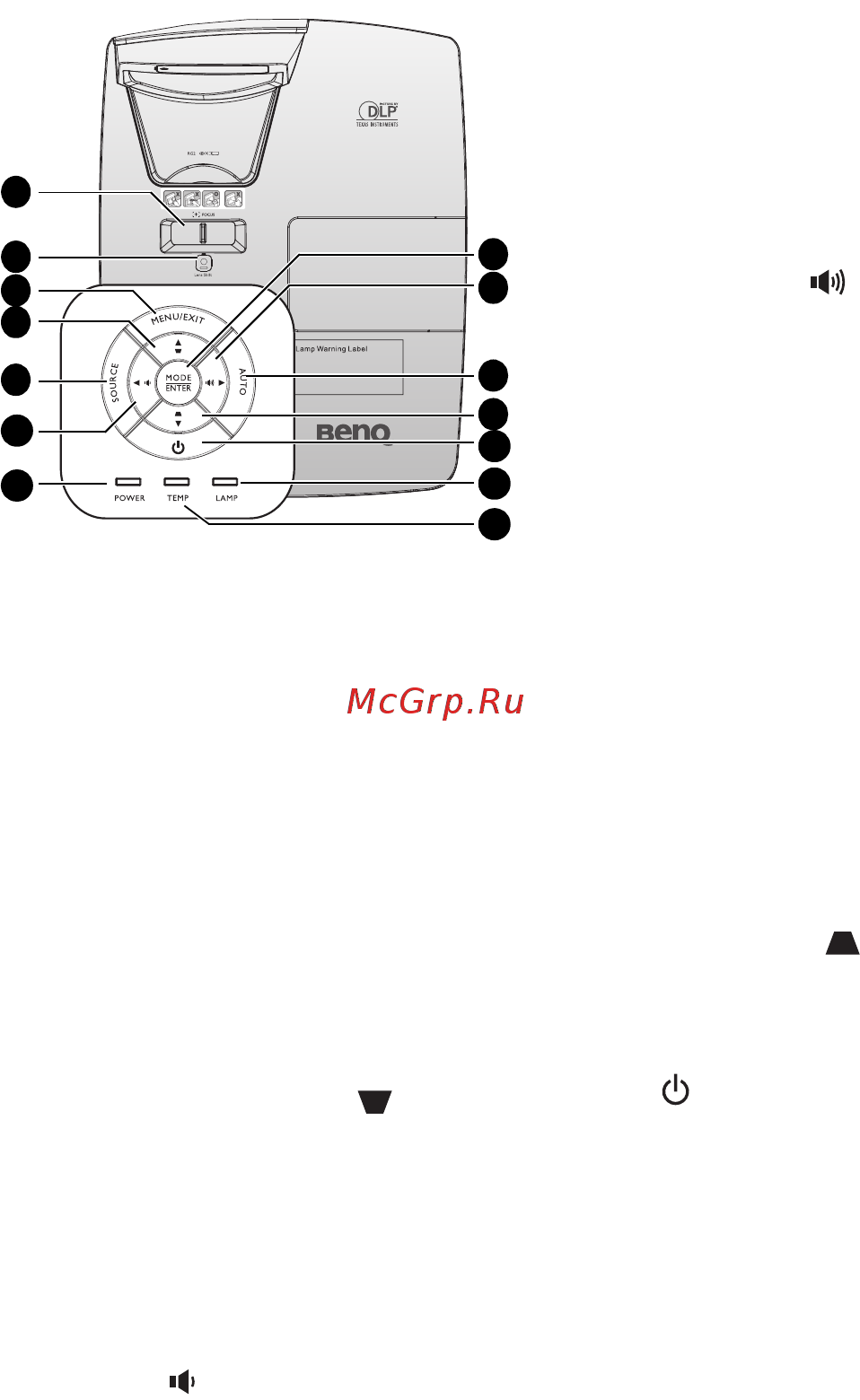

1. FOCUS – фокусировка
Служит для настройки проецируемого
изображения. Подробнее см. в разделе
«Точная настройка размера и резкости
изображения» на стр. 27.
2. Смещение объектива
Шестигранный ключ, используемый для
регулировки смещения
объектива.
3. MENU/EXIT
Включение экранного меню. Возврат в
предыдущее меню, выход с
сохранением настроек.
Подробные
сведения см. в разделе «Порядок работы с
меню» на стр. 30.
4. Кнопка коррекции трапецеидальных
искажений/навигации (/▲ Вверх)
Ручная коррекция искажений
изображения, возникших в результате
проекции под углом.
5. SOURCE
Отображение панели выбора источника
сигнала. Подробнее см. в разделе
«Выбор входного сигнала» на стр. 33.
6. ◄ Влево/ Уменьшение уровня
громкости
Уменьшение громкости. Подробнее см.
в разделе «Регулировка уровня
громкости» на стр. 44.
7. Индикатор питания
Горит или мигает во время работы
проектора. Подробнее см. в разделе
«Индикаторы» на стр. 73.
2
4
5
6
7
13
14
3
9
12
8
1
10
11
