Asko DFS233IB.W [24/28] Встраивание
![Asko DFS233IB.W [24/28] Встраивание](/views2/1576188/page24/bg18.png)

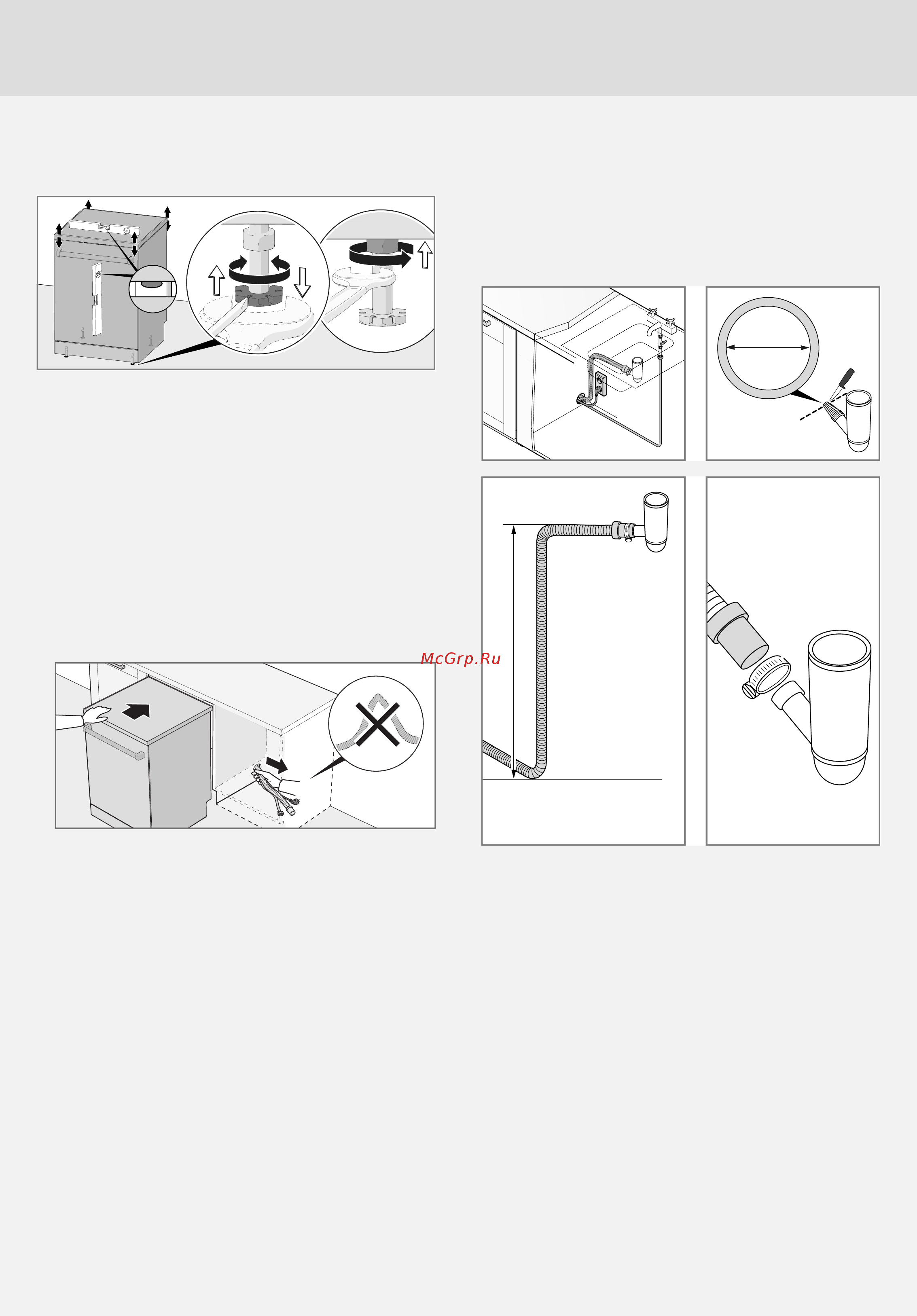

Регулировка высоты и установка
машины на место
24 мм
16 мм
Встраивание
1 Измерьте высоту от пола до нижнего края столешницы.
2 Измерьте высоту от пола до верхнего края посудомоечной
машины.
3 Отрегулируйте ножки посудомоечной машины, поворачивая их
по или против часовой стрелки, чтобы поднять и опустить
машину соответственно.
4 Между нижним краем столешницы и верхним краем машины
должен быть зазор не менее 3 мм.
5 Затяните стопорные гайки на задних ножках.
6 Задвиньте посудомоечную машину на место.
• Задвигая машину, вытягивайте сливной и наливной шланги
через соответствующее отверстие.
• Следите за тем, чтобы шланги не перегнулись и не
повредились.
• Машина должна быть установлена так, чтобы дверь свободно
открывалась, иначе дверной замок может не сработать.
7 Окончательно отрегулируйте высоту передних ножек (наклон
машины должен составлять не более 5 мм) и затяните стопорные
гайки.
8 Отрегулировав ножки, выкрутите препятствующие
опрокидыванию ножки так, чтобы они упирались в пол.
Посудомоечная машина также устанавливается в нишу без рабочей
поверхности. Смотрите Снимите рабочую поверхность
посудомоечной машины.
Подсоединение к сливу
Посудомоечная машина подходит для установки в приподнятых
нишах (для достижения эргономичной рабочей высоты). Иными
словами, машину можно расположить так, чтобы сливной шланг
находился ниже ее дна. Например, его можно подключить напрямую
к напольному сливу. Машина оборудована встроенным
антисифоном, который предотвращает ее опорожнение во время
мойки.
мин.
14 мм
Макс. 950 мм
Сливной шланг также может быть подключен к патрубку на сифоне
под раковиной. Внутренний диаметр патрубка должен быть не
менее 14 мм.
Сливной шланг можно удлинять не более чем на 2,5 м. При этом
его общая длина должна составлять не более 4,5 м. Внутренний
диаметр сочленений и патрубков не должен превышать 14 мм. Тем
не менее при необходимости сливной шланг рекомендуется
заменять шлангом без сочленений.
Ни одна часть сливного шланга не должна располагаться на высоте
более 950 мм над нижним краем машины.
Закрепите сливной шланг с помощью хомута. Не перегибайте
сливной шланг.
Подсоединение к водопроводу
Используйте только входящий в комплект поставки шланг подачи
воды. Не подключайте старые и прочие запасные шланги.
Водопроводная труба должна быть оборудована водопроводным
краном (запорный кран). Он должен располагаться в удобном
месте, чтобы быстро перекрывать воду без необходимости сдвинуть
машину.
По завершении установки откройте водопроводный кран и
некоторое время подождите до сбалансирования давления.
Убедитесь в герметичности всех соединений.
24
