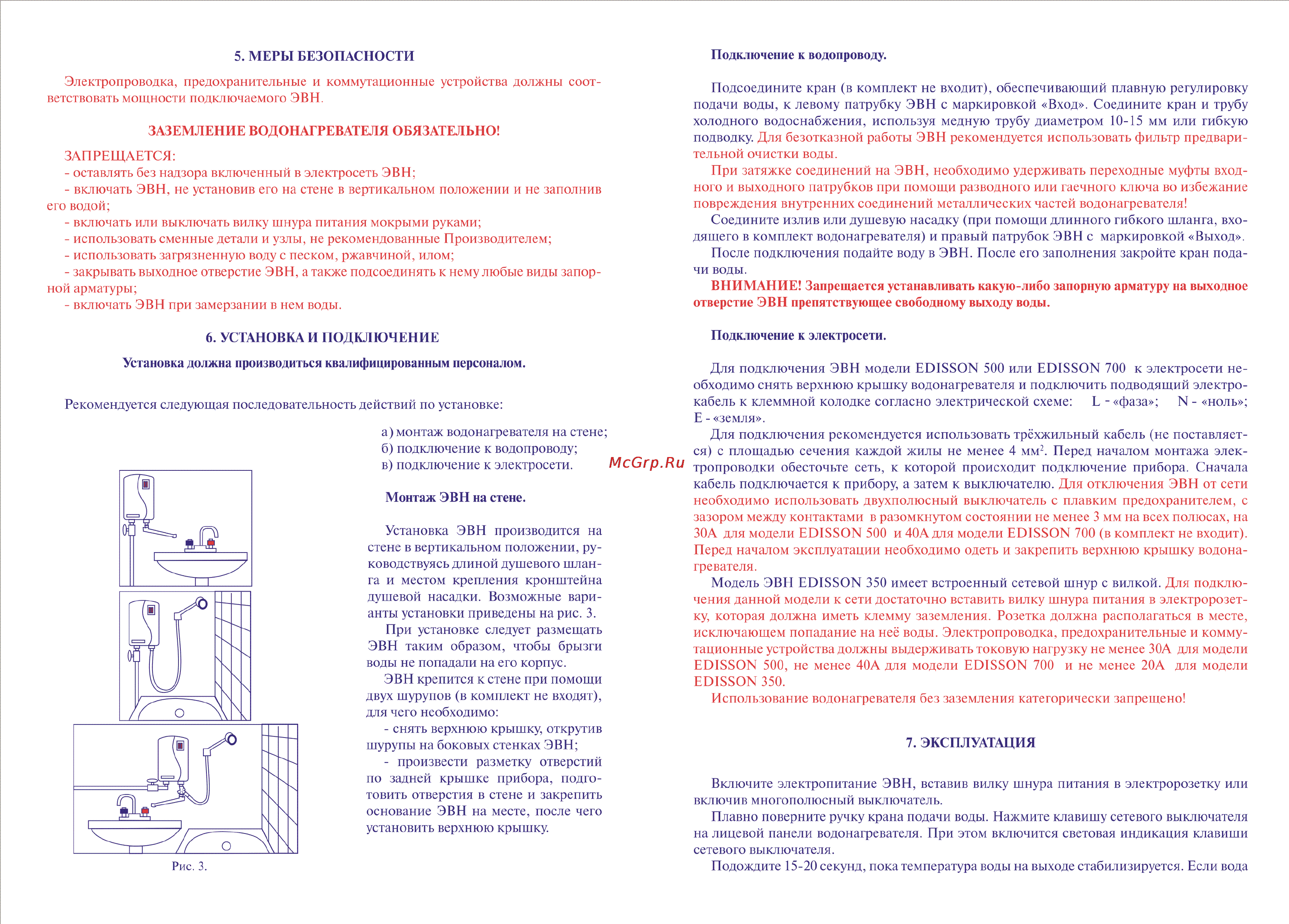

5 МЕРЫ БЕЗОПАСНОСТИ Электропроводка предохранительные и коммутационные устройства должны соот ветствовать мощности подключаемого ЭВН ЗАЗЕМЛЕНИЕ ВОДОНАГРЕВАТЕЛЯ ОБЯЗАТЕЛЬНО ЗАПРЕЩАЕТСЯ оставлять без надзора включенный в электросеть ЭВН включать ЭВН не установив его на стене в вертикальном положении и не заполнив его водой включать или выключать вилку шнура питания мокрыми руками использовать сменные детали и узлы не рекомендованные Производителем использовать загрязненную воду с песком ржавчиной илом закрывать выходное отверстие ЭВН а также подсоединять к нему любые виды запор ной арматуры включать ЭВН при замерзании в нем воды 6 УСТАНОВКА И ПОДКЛЮЧЕНИЕ Установка должна производиться квалифицированным персоналом Рекомендуется следующая последовательность действий по установке а монтаж водонагревателя на стене б подключение к водопроводу в подключение к электросети Монтаж ЭВН на стене Установка ЭВН производится на стене в вертикальном положении ру ководствуясь длиной душевого шлан га и местом крепления кронштейна душевой насадки Возможные вари анты установки приведены на рис 3 При установке следует размещать ЭВН таким образом чтобы брызги воды не попадали на его корпус ЭВН крепится к стене при помощи двух шурупов в комплект не входят для чего необходимо снять верхнюю крышку открутив шурупы на боковых стенках ЭВН произвести разметку отверстий по задней крышке прибора подго товить отверстия в стене и закрепить основание ЭВН на месте после чего установить верхнюю крышку Рис 3 Подключение к водопроводу Подсоедините кран в комплект не входит обеспечивающий плавную регулировку подачи воды клевому патрубку ЭВН с маркировкой Вход Соедините кран и трубу холодного водоснабжения используя медную трубу диаметром 10 15 мм или гибкую подводку Для безотказной работы ЭВН рекомендуется использовать фильтр предвари тельной очистки воды При затяжке соединений на ЭВН необходимо удерживать переходные муфты вход ного и выходного патрубков при помощи разводного или гаечного ключа во избежание повреждения внутренних соединений металлических частей водонагревателя Соедините излив или душевую насадку при помощи длинного гибкого шланга вхо дящего в комплект водонагревателя и правый патрубок ЭВН с маркировкой Выход После подключения подайте воду в ЭВН После его заполнения закройте кран пода чи воды ВНИМАНИЕ Запрещается устанавливать какую либо запорную арматуру на выходное отверстие ЭВН препятствующее свободному выходу воды Подключение к электросети Для подключения ЭВН модели EDISSON 500 или EDISSON 700 к электросети не обходимо снять верхнюю крышку водонагревателя и подключить подводящий электро кабель к клеммной колодке согласно электрической схеме L фаза N ноль Е земля Для подключения рекомендуется использовать трёхжильный кабель не поставляет ся с площадью сечения каждой жилы не менее 4 мм2 Перед началом монтажа элек тропроводки обесточьте сеть к которой происходит подключение прибора Сначала кабель подключается к прибору а затем к выключателю Для отключения ЭВН от сети необходимо использовать двухполюсный выключатель с плавким предохранителем с зазором между контактами в разомкнутом состоянии не менее 3 мм на всех полюсах на 30А для модели EDISSON 500 и 40А для модели EDISSON 700 в комплект не входит Перед началом эксплуатации необходимо одеть и закрепить верхнюю крышку водона гревателя Модель ЭВН EDISSON 350 имеет встроенный сетевой шнур с вилкой Для подклю чения данной модели к сети достаточно вставить вилку шнура питания в электророзет ку которая должна иметь клемму заземления Розетка должна располагаться в месте исключающем попадание на неё воды Электропроводка предохранительные и комму тационные устройства должны выдерживать токовую нагрузку не менее 30А для модели EDISSON 500 не менее 40А для модели EDISSON 700 и не менее 20А для модели EDISSON 350 Использование водонагревателя без заземления категорически запрещено 7 ЭКСПЛУАТАЦИЯ Включите электропитание ЭВН вставив вилку шнура питания в электророзетку или включив многополюсный выключатель Плавно поверните ручку крана подачи воды Нажмите клавишу сетевого выключателя на лицевой панели водонагревателя При этом включится световая индикация клавиши сетевого выключателя Подождите 15 20 секунд пока температура воды на выходе стабилизируется Если вода
