5

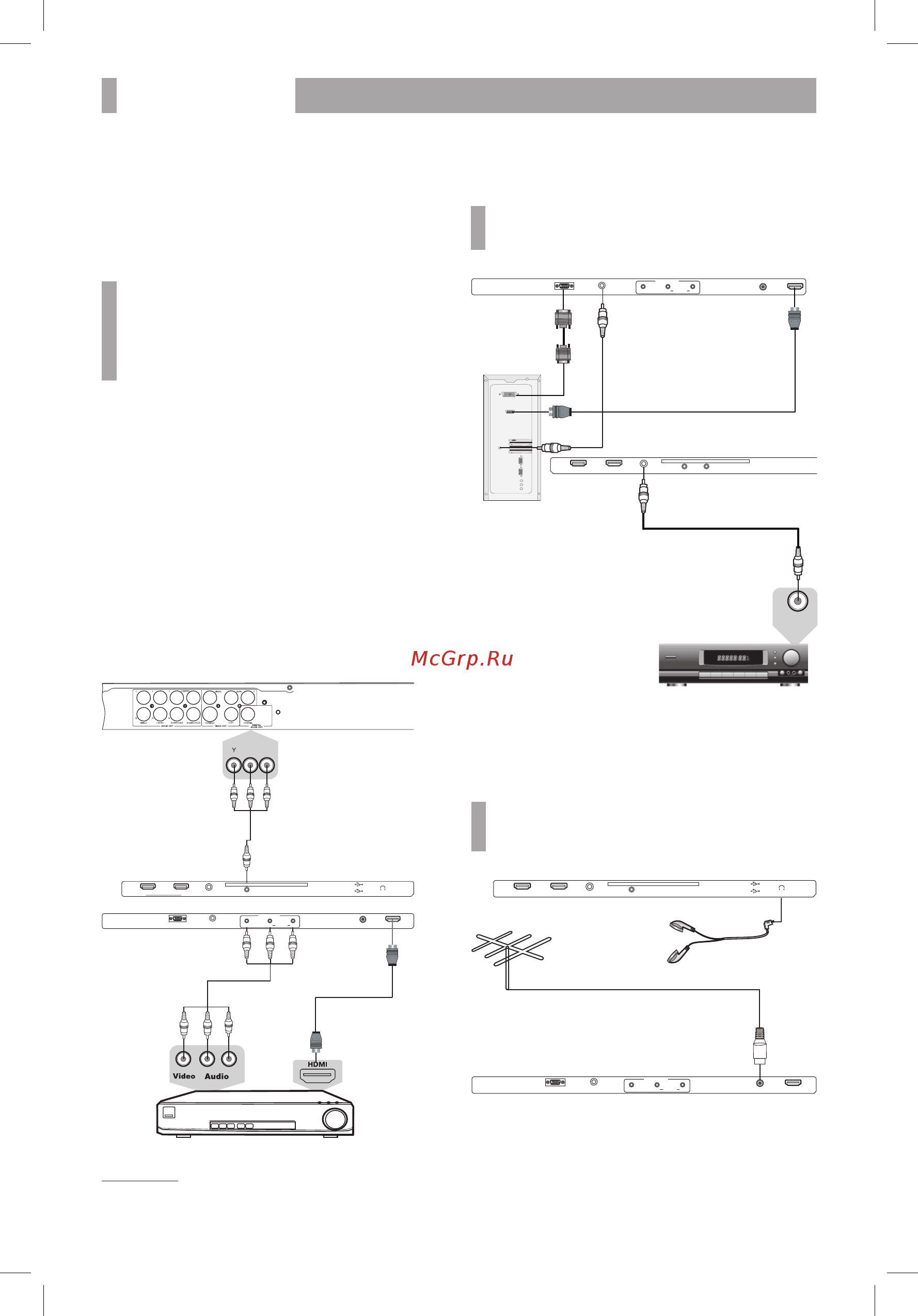

ПОДКЛЮЧЕНИЕ К
СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ
(ИГРОВАЯ ПРИСТАВКА, DVD-
ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все
компоненты
выключены.
• Внимательно прочитайте инструкцию по
подключению.
Метод А
Для подключения композитного видеосигнала
и аудиосигнала
используйте
соответствующие
кабели для подключения к разъему AV на
нижней панели телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте
разъем HDMI для подключения к телевизору.
Метод C
При подключении через компонентный
видеовыход с помощью AV-переходника,
для передачи аудиосигнала необходимо
использовать аудиовидеокабель
(в комплектацию не входит).
Нижняя панель телевизора*
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод С
Метод В
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Боковая панель т
елевизора*
ANTHDMI1PC AUDIO INPC
100-240 ~
50/60 Гц
ANTHDMI1PC AUDIO INPC
VIDEOAUDIO RL
AV INPUT
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPr
EARPHONE
USB 1
USB 2
ПОДКЛЮЧЕНИЕ К
ПЕРСОНАЛЬНОМУ КОМПЬЮТЕРУ
И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все
устройства выключены.
Усилитель
Персональный компьютер
Coax In
Боковая панель телевизора*
Нижняя панель телевизора*
ANTHDMI1PC AUDIO INPC
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPrAV
VIDEOAUDIO RL
AV INPUT
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все
устройства выключены.
Боковая панель телевизора*
Нижняя панель телевизора*
AN
TH
DMI1PC AUDIO INPC
VIDEO AUDIORL
AV INPUT
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPr
EARPHONE
USB 1
USB 2
* Изображения являются схематичными и могут отличаться от реальных.
ПОДКЛЮЧЕНИЕ
