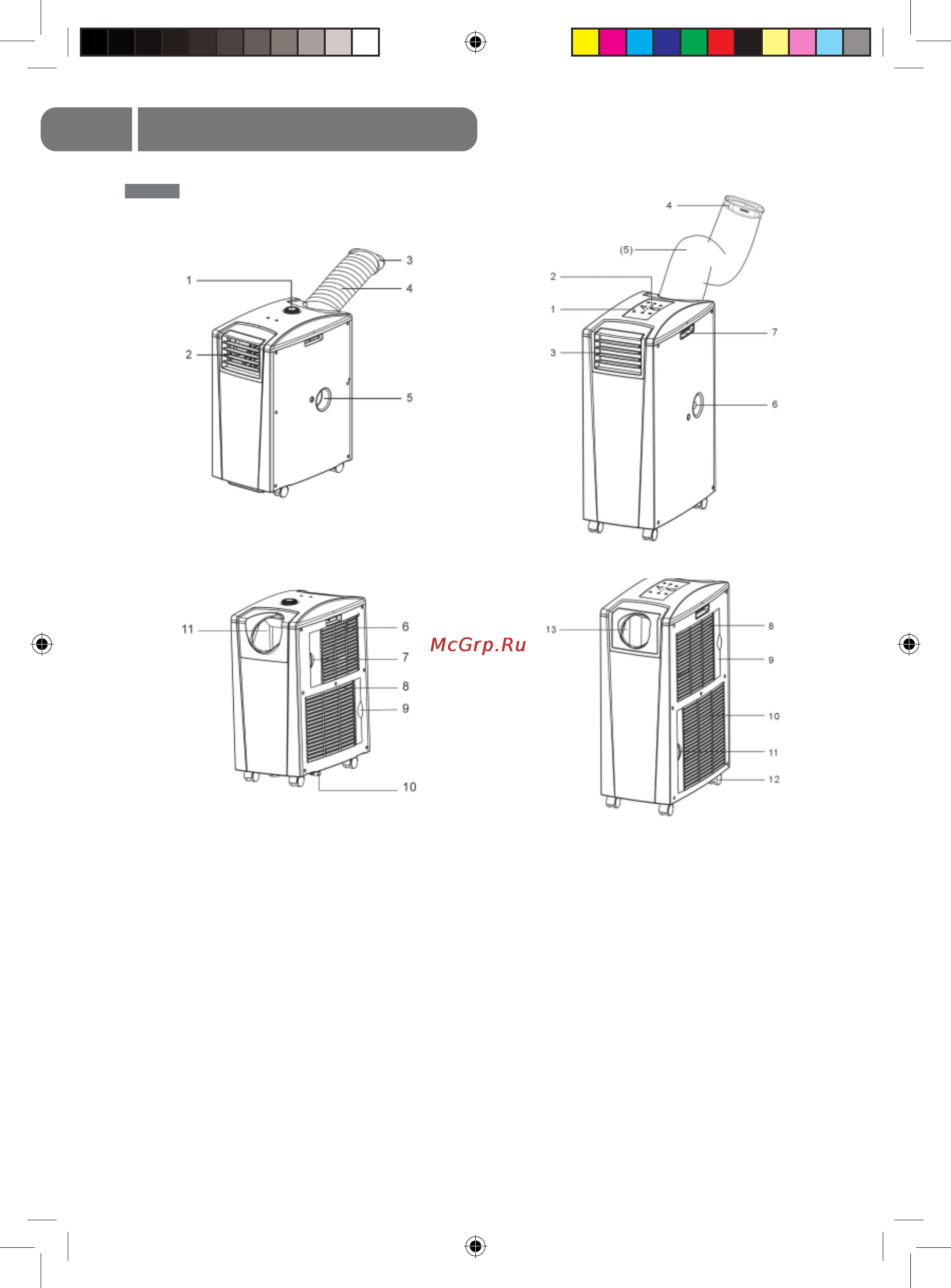

Устройство кондиционера

Модель BPPC-12HD (рис. 2 а, 2 б)

1. Панель управления

2. Приемник сигналов с пульта ДУ*

3. Съемная решетка

4. Сопло

5. Шланг для выброса воздуха

6. Отверстие для постоянного отвода конденсата

7. Ручка для передвижения

8. Воздухозаборное отверстие

9. Воздушный фильтр

10. Воздухозаборное отверстие

11. Воздушный фильтр

12 Трубка для аварийного отвода конденсата

13 Съёмная крышка

Рис. 1 а

Модели BPPC-07H, BPPC-09H (рис. 1 а, 1 б)

1. Панель управления

2. Съемная решетка

3. Сопло

4. Шланг для выброса воздуха

5. Отверстие для постоянного отвода кон-

денсата

6. Воздухозаборное отверстие

7. Воздушный фильтр

8. Воздухозаборное отверстие

9. Воздушный фильтр

10. Трубка для аварийного отвода конденсата

11 Съёмная крышка

* Не используется в данной серии.

Рис. 1 б

Рис. 2 а

Рис. 2 б
