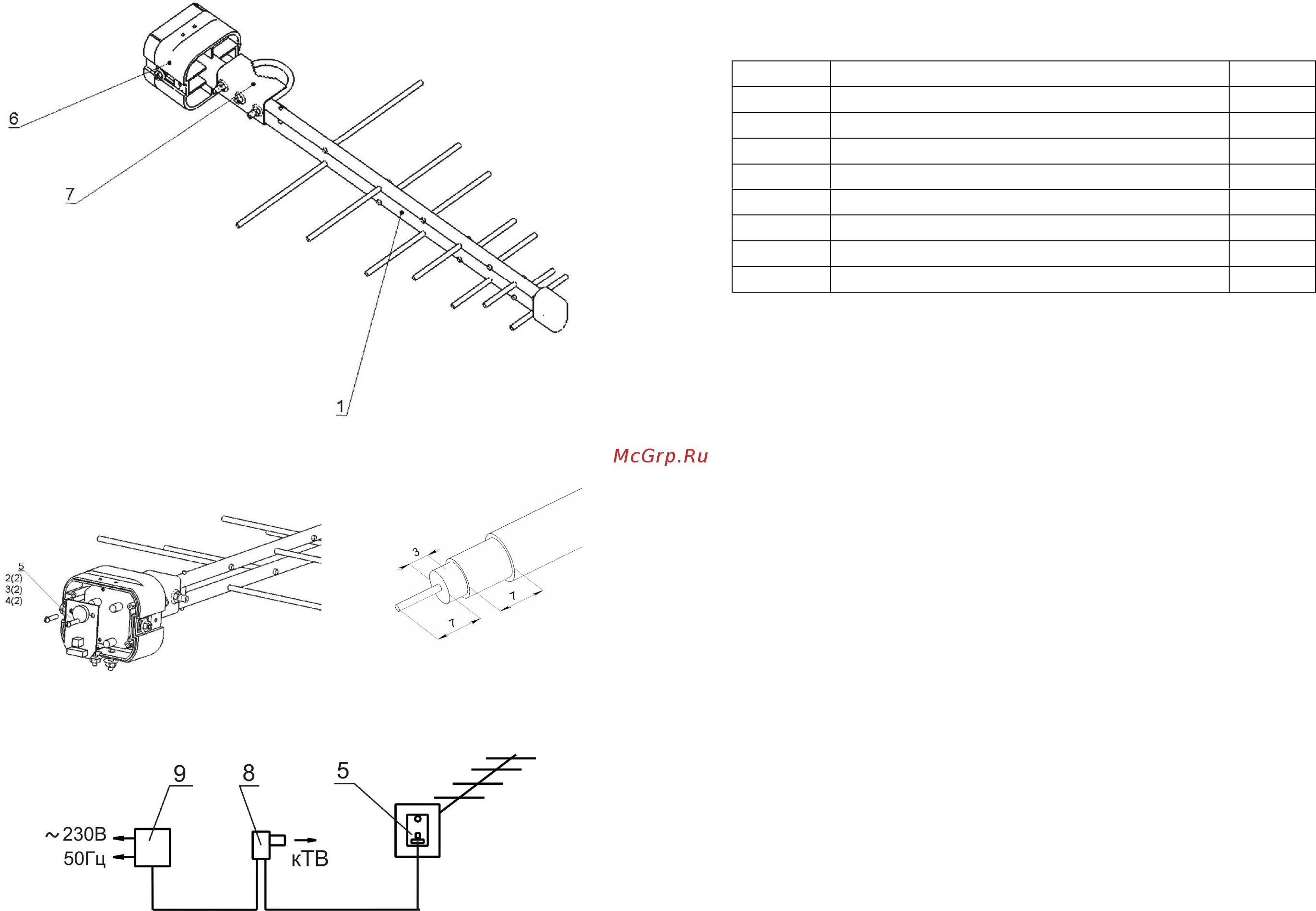

Рис.1

Рис.2 Рис.3

Рис.4

4. КОМПЛЕКТ ПОСТАВКИ

В комплекте поставки антенны входят составные части и крепежные детали,

перечень и количество которых приведены в таблице.

5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Запрещается использовать антенну без надежного защитного

заземления.

При установке антенны необходимо соблюдать правила техники безопасности

при производстве высотных работ.

6. МОНТАЖ И ПОДГОТОВКА АНТЕННЫ К РАБОТЕ

6.1.Вскрыть упаковку и убедиться в комплектности и отсутствии механических

повреждений.

6.2.Снять крышку монтажной коробки, предварительно отвернув 4 винта-

самореза.

6.3.Присоединить антенный усилитель к стойкам платы согласования (рис.2).

6.4.Разделать концы коаксиального кабеля, как показано на рис.3.

Рекомендуемый тип коаксиального кабеля RG-6. Схема подключения кабеля рис.4

6.5.Подключиить один конец, предварительно разделанного кабеля, к

усилителю (5).

6.6.Другой конец кабеля присоединить к адаптеру (8).

6.7. Надеть крышку и завернуть винты.

6.8.Установить антенну на мачте, сориентировать на телецентр.

6.9.Подключить источник питания (9) к сети 230В, а адаптер вставить в

антенную розетку телевизора.

6.10.Окончательно определить направление антенны по наилучшему

изображению телевизора и закрепить её.

Поз. Наименование Кол-во

1 Антенна логопериодическая 1

2 Винт 4х8 2

3 Шайба гровер 4 2

4 Шайба 4 2

5 Усилитель антенный 1

9, 8 Блок питания с адаптером 1

Руководство 1
