4 Устройство антенны

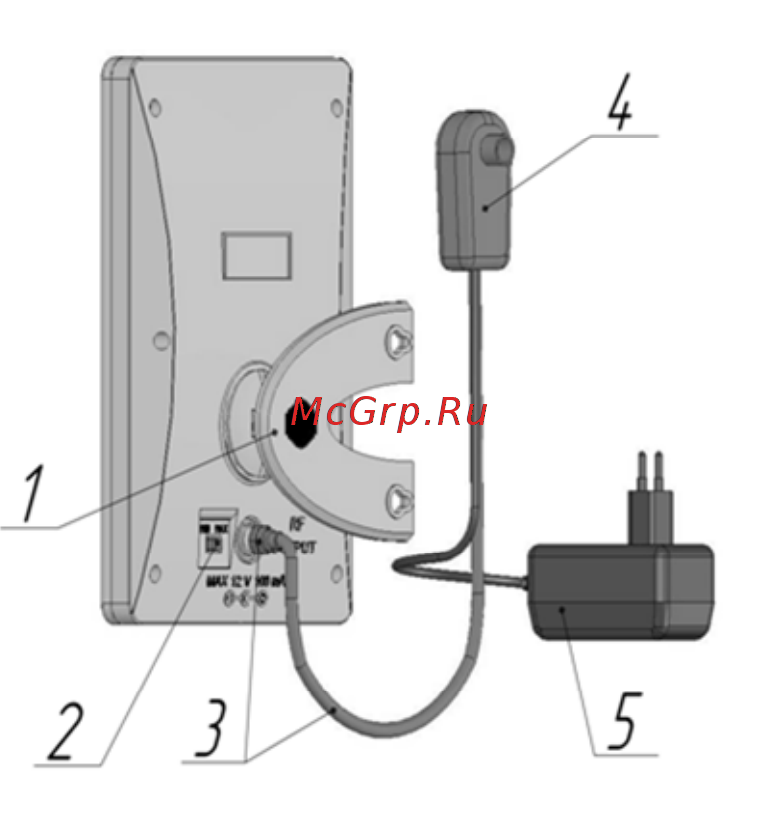

Общий вид антенны представлен на рисунке 1.
Рисунок 1
1-держатель
2-переключатель К
У
антенны max/min
устройство питания антенное с кабелем:
3-кабель коаксиальный с F - разъемом
4-адаптер
5-блок питания
5 Монтаж и подготовка антенны к работе
w Вскрыть упаковку и убедиться в комплектности и отсутствии механических
повреждений.
w Антенна устанавливается вблизи устройства цифрового приема или телевизора.
w Перед ориентацией антенны внимательно изучите руководство по эксплуатации на ваш
телевизор или устройство цифрового приема.
w Антенну рекомендуется использовать в ближней зоне приема – примерно до 20 км от
телецентра (ретранслятора). Качество приема зависит от следующих факторов: удаленности
телецентра, мощности и высоты передатчика, наличия препятствий и рельефа местности, а
также от уровня промышленных и бытовых помех в месте приема. Уверенный прием сигнала в
городе возможен при условии, если окна помещения здания, в котором будет работать антенна,
выходят в сторону передающего телецентра и не затенены от телецентра каким-либо
препятствием (здание, дерево и т.п.).
w Цифровой сигнал можно уверенно принимать и при наличии отраженного сигнала (не с
направления телецентра). При этом антенну следует направлять на высокие строения, трубы,
высокие деревья, которые находятся в поле видимости.
Обычная установка.
Шаг 1. Соберите антенну согласно рисунка 1. Вставьте держатель 1 в корпус антенны и
установите антенну в положение «VERTICAL» в направлении телецентра (ретранслятора).
Установите переключатель 2 в положение «max».
Шаг 2. Подключите адаптер 4 к антенному входу телевизора или тюнера цифрового ТВ.
Внимание! Телевизор (или тюнер) при подключении антенны должен находиться в
выключенном состоянии.
Шаг 3. Подключите к сети 230 В блок питания 5.
Шаг 4. Включите телевизор (или тюнер).
Шаг 5. В соответствии с руководством по эксплуатации телевизора (или тюнера)
настройте его на частоту принимаемого сигнала.
Шаг 6. Изменяя ориентацию антенны, начав с направления на телецентр, добейтесь
приема сигнала по наилучшему качеству изображения, или по максимальным значениям
уровня и качества сигнала (для цифрового сигнала).
Если прием осуществляется рядом с телецентром (до 1 км) - рекомендуется
переключатель 2 антенны установить на «min».
По окончанию установки Вы можете использовать ваш телевизор или устройство
цифрового приема для проверки уровня и качества сигнала. Если качество сигнала
недостаточное для получения хорошего изображения вы можете перемещать антенну для
получения положения наилучшего приема. Когда нужное положение найдено, зафиксируйте
антенну. Если нет, то вы можете поменять положение антенны на «HORIZONTAL» или найти
другое месторасположение антенны для лучшего приема.
Установка на стену.
Шаги 1-6. Тоже, что и для обычной установки.
Шаг 7. Отметьте на стене место расположения с наилучшим приемом.
Если вы хотите расположить антенну на деревянной стене, следуйте нижеприведенным
указаниям.
Шаг 8. Возьмите винты из монтажного комплекта и с помощью отвертки зафиксируйте их
на отмеченных местах. При этом головка винта должна выступать над поверхностью стены на
10-15 мм, чтобы повесить на них держатель антенны.
Если вы хотите расположить антенну на кирпичной или блочной стене, следуйте
нижеприведенным указаниям. Перед началом работы убедитесь, что Вы достаточно
защищены для сверления стены.
Шаг 9. Возьмите дрель. Используйте сверло 5,8 мм. Просверлите отверстие. Прочистите
его.
Шаг 10. Возьмите дюбель из монтажного комплекта и с помощью молотка забейте его в
просверленное отверстие.
Шаг 11. Возьмите винты и с помощью отвертки завинтите их в дюбеля. При этом головка
винта должна выступать над поверхностью стены на 10-15 мм, чтобы повесить на них
держатель антенны.
ПРИМЕЧАНИЕ.
Для наилучшего приема выполните следующие условия:
w Не устанавливайте антенну вблизи устройств с большим потреблением энергии, таких
как кондиционер воздуха, фен, микроволновая печь, компьютер и прочее.
w Устанавливайте антенну вблизи окон, в направлении передающей станции или
направления наилучшего приема.
6 Указания по технике безопасности
w При установке антенны на стену при использовании электродрели необходимо
соблюдать правила безопасности (сверло должно быть надежно зафиксировано, иначе
возникнет серьезный риск получение травмы).
w Запрещается пользоваться антенной вблизи душа, умывальника, плавательного
бассейна или ещё каких-либо ёмкостей с водой. Запрещается подключение к сети влажными
руками.
w Не производите ремонт самостоятельно. Ремонт должен производиться ремонтной
службой.
w После окончания просмотра блок питания антенны необходимо отключить от
питающей сети.
