Hitachi RAD-25NH7 [4/4] Соединение трубок

Выбирите место для комнатного блока так чтобы выход горячего холодного воздуха распространялся на всю комнату обычно положение комнатного блока около стены под потолком 1

Выпускная решетка 1

Выпускная труба 1

Данный знак говорит о запрещении необходимо обеспечить соответствующие условия работы устройства после монтажа пользователя следует научить правильным приемам эксплуатации устройства в соответствии с описанием в инструкции по эксплуатации 1

Допустимая длина и изгиб трубы 1

Допустимая длина изгиб 1

Другие дополнительные части для группы показа и беспроводного дистанционного управления spx rck1 1

Иhbeptephый kohдициohep mульtиcиctemhoгo tипa bhуtpehhий блok иhctpуkция пo mohtaжу 1

Изолирующая трубка 1 1

Инструменты необходимые для монтажной работы 1

Используйте поливинилхлоридную трубку вп20 внешний диаметр 25 мм для сливной трубки обеспечьте изоляцию толщиной 10 мм и более сливной трубки внутри помещения обеспечьте беспрепятственный слив воды закрепите напр крючком трубку без излишних подъемов и спусков 1

Кабель 1 1

Камера с воздухозаборной решеткой 1

Камера с выпускной решеткой 150 мм 1

Метод установки блока типа 1

Модель 1

Наименование количество 1

Не допускаются источники тепла вблизи блока и какие либо препятствия выходу воздуха зазоры сверху справа и слева указаны на рисунке ниже расположение должно быть удобно для соединения с внешним блоком и для стока воды во избежание шумовых помех пожалуйста разместите блок и его дистанционный регулятор на расстоянии не менее 1м от радио и телеприемников во избежание ошибок в передаче сигнала от дистанционного регулятора пожалуйста помещайте регулятор подальше от высокочастотных установок и мощных радиосистем 1

Не забудьте подсоединить заземление 1

Необходимо тщательно продумать место монтажа в особенности применительно к кондиционерам данного мультисистемного типа одной из причин этого являются большие трудозатраты в случае необходимости изменения места установки после произведенного монтажа устройства 1

Необходимость в нижеследующих частях при установке полнотрубного типа необходимость в нижеследующих частях при установке полутрубного типа 1

Оставьте место для установки и технического обслуживания покрасьте нижнюю часть потолка над комнатным блоком водонепроницаемой краской для предотвращения сбора конденсата не допускайте чтобы какой либо объект блокировал поток аоэдуха в пределах 1 можт водухозаборной рошетки 1

Пpeдупpeждehи 1

Пpeдупpeждehиe неправильные способы монтажа могут стать причиной смертельного случая или серьезного повреждения 1

Перед включением устройства в работу необходимо ознакомиться с указаниями по технике безопасности содержание данного раздела жизненно важно для обеспечения безопасности необходимо обращать особое внимание на нижеследующие указания 1

Плотно закройте концы труб для предотвращения попадания влаги и воды 1

Поддерживающая скоба правая 2 левая каждая 1

Полнотрубный тип полутрубный тип 1

Порядок выполнения монтажа и рекомендации 1

При монтаже отводного коллектора следует обеспечить беспрепятственный поток воды необходимо использовать шнур электропитания с аттестацией iec 1

При монтаже следует учитывать нижеследующие указания и перед монтажем получить согласие заказчика 1

При отсутствии выключателя электроэнергии существует опасность электрического удара запрещается монтаж устройств вблизи от мест наличия горючих газов возможно возгорание наружного блока при наличии утечки горючего газа в месте его расположения трубки должны устанавливаться на опорах с расстоянием между опорами не более 1 м 1

При прямом подключении провода питания от наружного блока к распределительной коробке здания необходимо использовать автоматический выключатель в случае иного способа подключения необходимо использовать главный выключатель с зазором между контактами более 3 мм 1

Принадлежности для внутреннего блока 1

Проделайте отверстие в стене в соответствии с рис 2 1 для беспрепятственного отвода конденсированной воды 1

Разность высот и длина трубопровода внутреннего и наружного блока отличаются для разных типов наружного блока смотрите руководство по установке наружного блока 1

Раструбная изоляция 1 1

Реkомендация для установки фигуры ниже рекомендованный инсталяционный тип для этой модели трубочки все дополнительные части упомянутые для каждого инсталяционного типа и винтов должны быть купленный в местном масштабе перед установкой 1

Рис 2 1 1

Рис 2 2 1

Рис 2 3 1

Скрепление 2 1

Сного обслуживанио 1

Соединение 1

Тип шнура электропитания nym 1

Толвко дло персонала серв 1

Удаляют фабрику приспособленный фильтр и фильтруют держателей перед монтажом полного типа трубочки 1

Установка сливной трубки 1

Шланг 150 мм 1 м шланг 150 мм 2 м 1

1 установка 2

2 отверстие в потолке и положение поддерживающего болта 2

3 фиксация поддерживающих болтов 2

4 подготовка к установке комнатного блока 2

Установка полутрубного типа 2

1 открытие всасывания основания 3

1 хорошо склейте места соединения перемычка и поливинилхлоридной трубки используя клейкую ленту 3

2 обратное открытие всасывания 3

2 обязательно обверните обычно используемым изолятором 10 мм и более пенистого полиэтилена часть 3

2 отверстие в потолке и положение поддерживающего болта 3

3 установка поддерживающего болта 3

35 1 4 0 0 5 1 0 3

4 подготовка к установке комнатного блока 3

5 изменение открытия всасывания и положения фильтра от основания до задней стороны 3

52 3 8 0 0 5 1 0 3

6 установка комнатного блока 3

7 1 2 0 0 5 1 0 3

Octopoжho 3

Блок мм 3

Вид сверху 3

Вид спереди вид сбоку 3

Выбирите место для комнатного блока так чтобы выход горячего холодного воздуха распространялся на всю комнату не допускайте чтобы какой либо объект блокировал поток воздуха в пределах 1 м от воздухозаборной решетки 3

Для поддерживающего болта используйте болт м10 отверстие в потолке и положение поддерживающего болта показаны слева прежде чем устанавливать комнатный блок подготовьте площадку 960 мм 520мм на потолке и 868 мм 152 мм на стене а также приготовьте сливную трубку трубы кондиционера и соединительный кабель для закрепления для полной информации об отверстии в потолке и стенах проконсультируйтесь у строительной организации не забудьте укрепить потолок перекрытие потолочные балки чтобы потолок не провисал и предотвратить вибрацию потолочных плит 3

Если вы не проводили проверку водяной системы то в некоторых местах вода начнет капать если переключатель проверки функционирования насоса оставлен в положении проверка нормальное функционирование насоса может быть нарушено 3

Если места соединения 3

Заверните гайку и шайбу на поддерживающей болт и подцепите его на поддерживающую скобу путем поднятия комнатного блока удостоверьтесь в том что комнатный блок расположен строго горизонтально при помощи уровня или шланга наполненного водой закрепите комнатный блок так что расстояние между комнатным блоком и потолком было 58 мм 3

Зазубренные края трубок приведут к утечке при снятии заусенцев направляйте инструмент снизу чтобы исключить попадание медных стружек в трубку 3

И поливинилхлоридной трубки слишком слабые может произойти течь 3

Инструмент r410а инструмент r22 3

Использйте резак для перерезания медной трубки 3

Камера с выпускной решеткой 3

Наружный диаметр ø a мм жесткий обжимающий инстр умент 3

Отверстие в потолке 3

Перед приданием трубке формы р аструба наденьте специальную раструбную гайку 3

Перемычк 3

Перемычка 3

Потолок 3

Расположенной внутри помещения для теплоизоляции 3 провряя водяную систему и отоутотвие течи проиэведите после подключения к сети смотрите выпускную решетку внутренний блок добавьте воду в водный лоток внутренний блок как показано внизу 4 проверка 1 включите сеть 2 снимите крышку электроблока и включите проверку насоса установив переключатель в положение проверка 3 после проверки водяной системы верните переключатель в положение нормальный 5 проверьте функционирование насоса для проверки водяной системы 3

То же самое как и для воздухозаборного выпускного типа труб следуйте инструкции для воздухозаборного выпускного типа труб 3

Тогда установите обратную пластину в основании на внутренней единице используя 6 винтов 3

Удалить 6 винтов в обратной пластине внутренней единицы 3

Удалить фильтр в стороне основания внутренней единицы отвинчивая 8 винтов в держателях фильтра 4 части 3

Удостоверьтесь в том что комнатный блок расположен строго горизонтально в противном случае он будет постоянно давать течь если расстояние между комнатным блоком и потолком отличается от предусмотренного инструкцией то оно может стать причиной сбора конденсата 3

Уровень 3

Установить фильтр в задней стороне внутренней единицы устанавливая это с держателями фильтра 4 части использование 8 винтов 3

Установка беструбного типа 3

Установка воздухозаборной решетки установка выпускной решетки установка гибкой трубы cмотрите инструкцию установки необходимых частей 3

Установка камеры с выпускной решеткой 3

1 вставьте и зафиксируйте соединяющие провода винтами 2 подсоедините соединяющие шнуры 3 соберите крышку электрического ящика 4

1 и 4 2 4

1 подключить отдельный шланг к шлангу отвода воды кондиционера 2 для свободного стока конденсата дренажный шланг должен проходить под наклоном как показано на рисунке внизу 4

35 1 4 19 6 24 5 200 250 4

5 мм 4

52 3 8 19 6 24 5 200 250 4

7 1 2 29 4 34 3 300 350 4

7 1 2 44 1 53 9 450 550 4

A связь с электрической коробкой удалить покрытие электрической коробки соединить соединитель зашитого отдаленного диспетчера к cn18 собрать назад покрытие электрической коробки 4

B телеграфирование установки для зашитого отдаленного диспетчера 2 метода телеграфирование отдаленного диспетчера может быть открыто нажимая щели с минус вверните водителя см диаграмму ниже 4

Octopoжho 4

Pиc 4 2 pиc 4 3 4

Выбирите место для установки на потолке или стене так чтобы обеспечить беспрепятственный прием сигнала расслабьте болты установочной панели так чтобы держатель можно было бы двигать удостоверьтесь что дисплейная панель хорошо подходит к установочной панели и фиксирующие зажимы плотно цепляются удостоверьтесь что держатели подходят к отверстию в потолке или стене и затягивайте болты до тех пор пока держатели плотно притянуты к потолку установите наружную панель так чтобы внутренние зажимы плотно цеплялись за установочную панель протяните кабель дисплейной панели комнатного блока к электрокоробке и соедините ее с комнатным блоком 4

Дистанционный регулятор может быть р азмещен на подставке которая укрепляется на стене или балке для зксплуатации регулятора на подставке пожалуйста убедитесь что блок может принять сигнал переданный регулятором из места где укреплена подставка блок издаст гудок бип когда сигнал получен из дистанционного регулятора передача сигнала ослаблена при наличии ламп люминисцентного освещения позтому во время монтажа подставки дистанционного регулятора пожалуйста включите свет даже в дневиое время для определения места установки подставки 4

Для полнотрубного типа и полутрубного типа установите включатель высокого статического давления в положение высокое статическое давление если вы не установите включатель высокого статического давления в положение высокое статическое давление то это отразится в уменьшении мощности охлаждения и обогрева при поставке переключатель установлен в положение нормальный 4

Если происходит утечка затяните соединение сильнее до прекращения утечки используйте прилагаемый датчик для r410a 4

Закрыть проделанное в стене отверстие с помощью предохранительной втулки для труб кондиционера и изоляционного заполняющего материала имеющегося в комплекте поставки см рис 4

Защита основных проводов 4

Изоляция трубки подачи хладагента 4

Когда провода связаны от внутренней главной части вершины кожух 1 прерывают перфорированную апертуру расположенную в главной части основания кожух щипцами smoothen aperature более симпатичным 2 установить кожух основания к стене с обеспеченными винтами 3 соединяют провода чтобы вести соединитель проводов 4 устанавливают провода через обеспеченную щелъ на главном кожухе 5 собирают кожух вершины к неподвижному кожуху основания обратитесь к иллюстрации ниже для деталей установки 4

Крышка сер дечника вентиля 12 3 15 7 125 160 4

Момент силы 4

Наматывайте виниловую ленту вокруг места принадлежащего хладагентным трубам и соединительному кабелю 4

Необходимо произвести пробный запуск кондиционера чтобы удостовериться в правильности подключения соединительного кабеля 4

Осторожно 4

Отдельно купленный ха шнру связи часть компонента части обсиуживания число ras n22v100 обязано связываться с ha cnctemoй 4

По жалуйста обеспечьте при монт аже ровный поток сконденсировавшейся воды из внутреннего блока небрежность может привести к утечке воды 4

Подключение соединительных кабелей 4

Пожалуйста будьте осторожны при сгибании ме дных трубок закрутите вручную одновременно отцентровывая трубку после этого используйте динамометрический ключ для затягивания соединения 4

Пожалуйста используйте детектор утечки газа для проверки соединения с раструбной гайкой как показано справа 4

Пожалуйста обратитесь к пользовательскому руководству для инструкций для удаления и установки электрическая коробка 4

Пожалуйста обратитесь к соответствующим пользовательским руководствам h системы и адаптера rac для дальнейших деталей 4

Пожалуйста убедитесь в нормальной работе кондиционера во время рабочего испытания объясните вашему покупателю правильные способы эксплуатации кондиционера как это описано в инструкции для пользователя если внутренний блок не работает убедитесь в правильности соединений 4

Покройте места соединения труб ярким изоляционным материалом и герметически закройте их лентой 4

Предупреждение 4

При снятии раструбной гайки на внутреннем биоке сначала снимите гайку со стороны менышего диаметра иначе вылетит герметичный колпачок со стороны большего диаметра при работе слейте воду в трубки 4

Прилагают соединитель группы показа к соединителю cn11a на коптроле pwb 4

Проверка нагреваемого потока выходящего из конденсатора режим охлаждения 4

Проверка утечки газа 4

Проверка холодности испарителя режим охлаждения 4

Проверьте утечку хладаганта в соединительных деталях с помощью обнаружителя газовой утечки или мыльных пузырей как показано на рис 4

Проход cтены и mонтаж защитная трубка просверлить в стене отверстие ø 65 мм которое слегка наклонено к наружной стороне сверлить стену под небольшим углом обрезать защитную трубку по толщине стены пустой промежуток в рукаве защитной трубки должен быть полностью закрыт шпатлевкой во избежание попадания дождевых капель в комнату 4

Рабочее испытание 4

Рукав защитной трубки 4

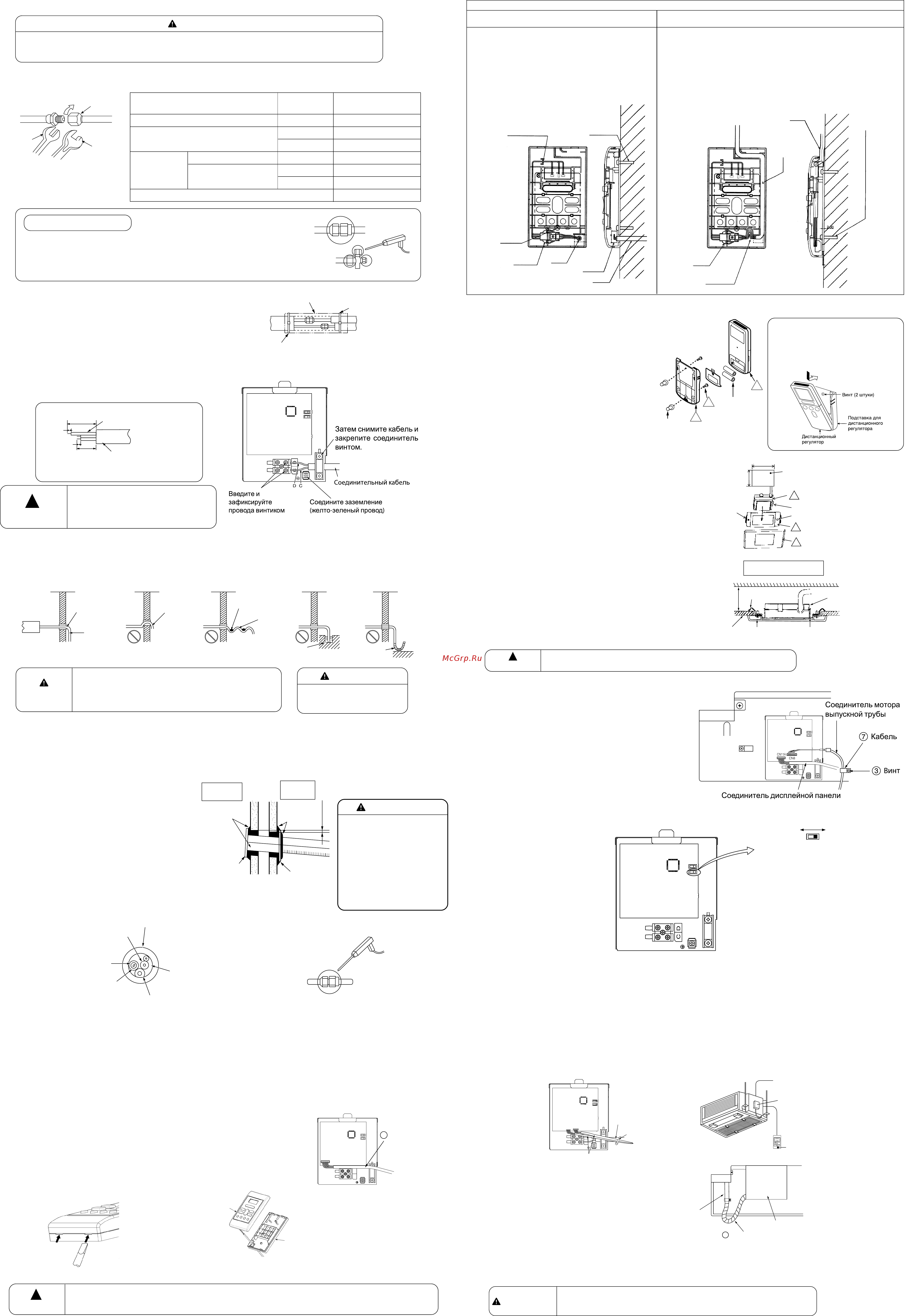

Соединение трубок 4

Соединить моторный соединитель трубочки разгрузки к соединителю cn8 см диаграмму справа если применимо 4

Соединяя провода через расположенную щель стены 1 устанавливают кожух основания к стене с обеспеченными винтами 2 собрать кожух вершины к неподвижному кожуху основания обратитесь к иллюстрации ниже для деталей установки 4

Стена 4

Сторона большого диаметра 9 52 3 8 34 3 44 1 350 450 4

Сторона малого диаметра 6 35 1 4 13 7 18 6 140 190 4

Схема разделки соединителвный кабель 4

Убедитесь что дренажная муфта не болтается не перекошена и установлена 4

Убедитесь что провод не находится в контакте с каким либо металлом в стене пожалуйста используйте защитную трубку в качестве провода проходящего через полую часть стены т ак чтобы предотвратить возможность повреждения мышами 4

Убеждаюсь что установил моторный ведущий провод трубочки разгрузки если применимый использующий установку полоса поскольку полный тип трубочки и полу тип трубочки соединяют только группу показа 4

Удостовериться в бесприпятственном протекании воды через шланг отвода воды налив небольшое количество воды в поддон испарителя 4

Установка переключателей включатель высокого статического давления 4

Установки зашитого отдаленного диспетчера 4

Что касается соединения с н связыо требуется отдельно купленный адаптер rac 4

Чтобы устанавливать телеграфирование электрическое покрытие коробки должно быть открыто что касается xa системы соединитесь с cn9 и для адаптера rac соединитесь с cn17 4

Шнур связи и силовые кабели должны быть устроены и связаны как показано в диаграмма ниже 4
