– 30 –

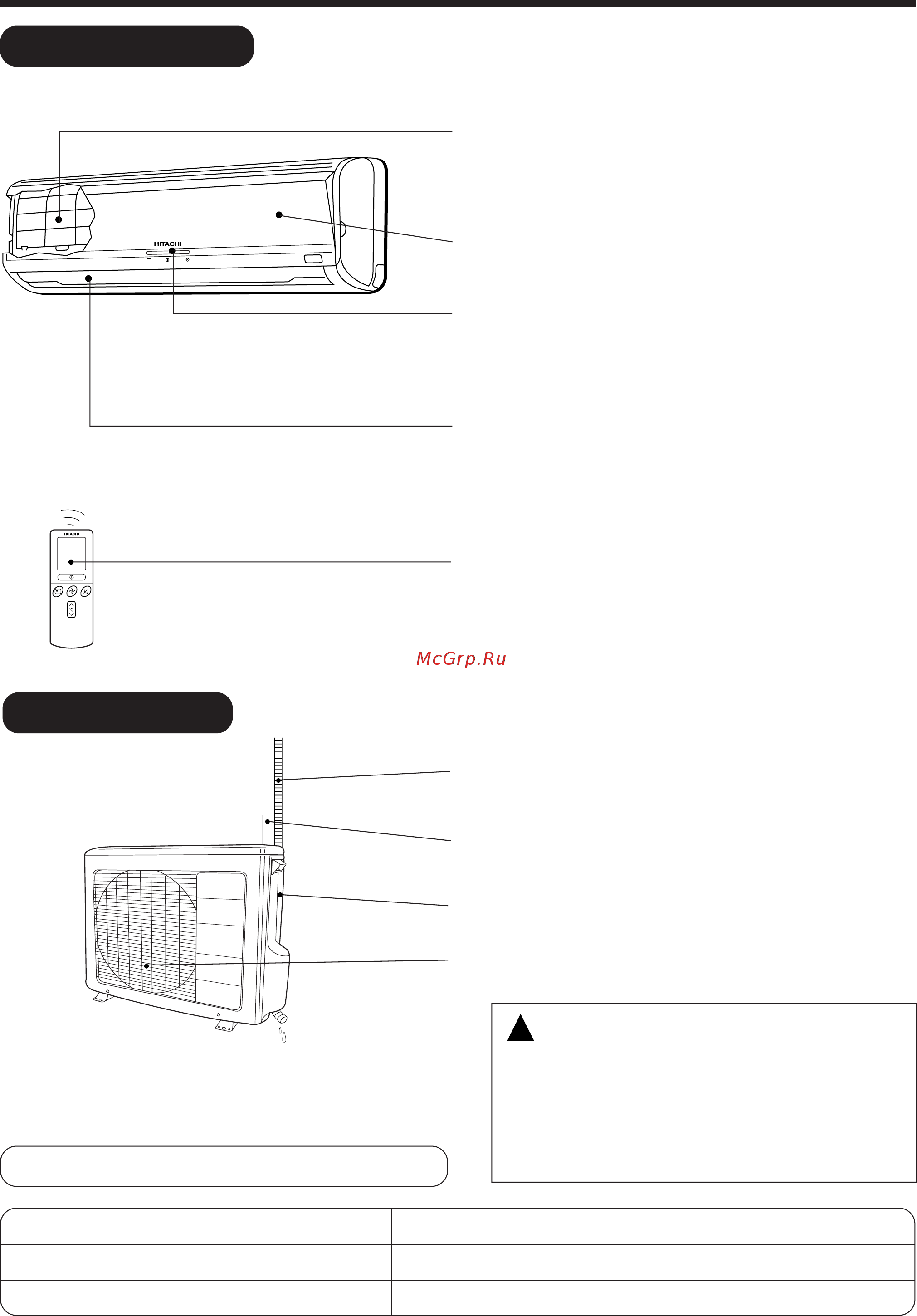

ВНУТРЕННИЙ БЛОК

НАИМЕНОВАНИЯ И Ф УНКЦИИ КАЖДОГО УЗЛА

ВОЗДУШНЫЙ ФИЛЬТР

Предотвращает попадание пыли во внутренний блок.

(смотри стр. 47)

Передняя панель

ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА

Световой индикатор, показывающий условия работы.

(смотри стр. 31)

ГОРИЗОНТАЛЬНЫЙ ОТРАЖАТЕЛЬ •

ВЕРТИКАЛНЫЙ ОТРАЖАТЕЛЬ ВЫХОД

ВОЗДУХА)

(смотри стр. 42)

ДИСТАНЦИОННЫЙ РЕГУЛЯТОР

Посылает тиналы управления работой

внутреннего блока, а также для работы всей

системы.

(смотри стр. 32)

1030

850

RAS-18CH5 / RAS-24CH5

RAC-18CH5 / RAC-24CH5

295

650

191

298

ОСТОРОЖНО

• В режиме нагрева из наружного блока

вытекает конденсат или оттаявшая вода.

Запрещается блокировать отверстие выхода

воды в наружном блоке; в противном случае

может произойти замерзание конденсата или

оттаявшей воды.

НАРУЖНЫЙ БЛОК

ШИРИНА (мм)МОДЕЛЬ ВЫСОТА (мм)

ТОЛЩИНА (мм)

НАИМЕНОВАНИЕ МОДЕЛИ И РАЗМЕСЫ

ДРЕНАЖНАЯ ТРУБКА

Сток сконденсированной воды.

Соединительный шнур и изолированная

трубка

Вход воздуха (СЗАДИ, ЛЕВАЯ СТОРОНА)

ВЫХОД ВОЗДУХА
