Shivaki SSH-P099BE/SRH-P099BE [9/32] Пульт дистанционного управления

Содержание

• Shivaki 1
• Благодарим вас 1
• Инструкция по эксплуатации кондиционера настенного типа 1
• Эта инструкция по эксплуатации содержит важную информацию и рекомендации которые мы хотели бы попросить вас выполнять для качественной и продолжительной работы кондиционера 1
• Содержат 2
• Меры предосторожности и рекомендации при установке 3
• Меры предосторожности и рекомендации пользователю 4
• Меры предосторожности и ограничения по использованию 5
• Внутренний блок 6
• Названия деталей 6
• Наименование 6
• Наружный блок 6
• Дисплей внутреннего блока 7
• Пульт дистанционного управления 9
• Пульт дистанционного управления 10
• Пульт дистанционного управления 12
• Режимы работы 13
• Режимы работы 14
• Режимы работы 15
• Экран внутреннего блока 15
• Dry с помощью этой функции понижается влажность воздуха и создаются более комфортные условия 16
• Dry функция автоматически изменяет циклы 16
• Mode режим до появления на экране символа 16
• В автоматическом режиме кондиционер самостоятельно выбирает скорость вращения вентилятора и режим работы охлаждение или обогревание 16
• В памяти кондиционера сохраняется скорость которая была установлена в предыдущих режимах работы 16
• Для установки режима вентилятора fan нажмите кнопку мопережим до появления на дисплее значка ф 16
• Для установки режима осушения нажмите кнопку 16
• Й qzb88b 16
• Охлаждения и вентилирования 16
• При нажатии кнопки fan скорость вращения вентилятора меняется в такой последовательности низкая средняя высокая автоматическая 16
• При работе в режиме вентилятора кондиционер просто вентилирует помещение 16
• Режим вентилятора fan e 16
• Режим осушения 16
• Режимы работы 16
• Эс литой 16
• Осушение 17
• Охлаждение 17
• Режим сна 17
• Режимы работы 17
• Экран внутреннего блока 17
• Автоматическая защита кондиционера 18
• Режим 18
• Блок 19
• Внутренний блок 19
• Втулка 19
• Минимальное бронированное пространство мм указано в рисунке 19
• Наружный блок 19
• Руководство по установке кондиционера выбор места установки 19
• Схема установки 19
• Установка кондиционера может осуществляется только специалистами покупатель должен удостовериться в наличии у компании по установке или специалиста соответствующей квалификации и опыта 19
• Ы слива воды 19
• Электрический кабель 19
• Руководство по установке кондиционера установка внутреннего блока 20
• Продлить завернутый провод 21
• Руководство по установке кондиционера установка внутреннего блока 21
• Формировать соединяющий провод 21
• Завернуть виниловной лентой 22
• Монтаж внутреннего блока 22
• Руководство по установке кондиционера монтаж внешнего блока 22
• Руководство по установке кондиционера установка внутреннего блока 22
• Руководство по установке кондиционера установка наружного блока 23
• Руководство по установке кондиционера последние шаги 24
• Руководство по установке кондиционера установка внутреннего блока 24
• 1 согласно наклейке с данными наружного блока закрутка вращающегося момента для защитных колпаков и соединения фланцев 25
• 30 36к 25
• Закрутка вращающегося 25
• Зо збк 25
• К 12к 15 18к 22 24к 25
• К 7к 9к 12к 15 18к 22 24к 25
• К 9к 12к 15 18к 22 24к 25
• Момента н х м 25
• Руководство по установке кондиционера информация для установщика 25
• Труба закрутка вращающегося 25
• Схема монтажа 26
• K 12k 18 22k 24k 27
• K 7k 9k 12k 15 18k 22 24k 28 30 36k 27
• Производительность модели btu час btu 27
• Производительность модели инверторного типа btu час 27
• Руководство по установке кондиционера информация для установщика 27
• Секционный отдел 27
• Силовой кабель 27
• Соединительный кабель 27
• Специфмкя14ия кабельных проводов 27
• Содержание и техническое обслуживание 28
• При возникновении ошибки дисплей внутреннего блока показывает следующие коды ошибок 29
• Сообщения об ошибках на дисплее 29
• Устранение неполадок 29
• Aodinan xhhdhsdao moonno 30
• По вопросам работы сервисных центров просьба обращаться по телефону 8 495 785 23 56 так же список сервисных центров можно посмотреть на сайтах www shivaki com и www shivaki climat com 31
• Список сервисных центров 31
• Сц ярсервие 31
• Www shivaki climat com 32
• Www shivaki com 32

Похожие устройства

• Shivaki SSH-P129BE/SRH-P129BE Инструкция по эксплуатации
• Shivaki SSH-P189BE/SRH-P189BE Инструкция по эксплуатации
• Shivaki SSH-P249BE/SRH-P249BE Инструкция по эксплуатации
• Shivaki SSH-P309BE/SRH-P309BE Инструкция по эксплуатации
• Shivaki SSH-P079DC/SRH-P079DC Инструкция по эксплуатации
• Shivaki SSH-P099DC/SRH-P099DC Инструкция по эксплуатации
• Shivaki SSH-P129DC/SRH-P129DC Инструкция по эксплуатации
• Shivaki SSH-L079BE/SRH-L079BE Инструкция по эксплуатации
• Shivaki SSH-L099BE/SRH-L099BE Инструкция по эксплуатации
• Shivaki SSH-L129BE/SRH-L129BE Инструкция по эксплуатации
• Shivaki SSH-L079DC/SRH-L079DC Инструкция по эксплуатации
• Shivaki SSH-L099DC/SRH-L099DC Инструкция по эксплуатации
• Shivaki SSH-L129DC/SRH-L129DC Инструкция по эксплуатации
• Hitachi RAS-10SH2/RAC-10SH2 Инструкция по эксплуатации
• Shivaki SDR-054S Инструкция по эксплуатации
• Shivaki SDR-055W Инструкция по эксплуатации
• Shivaki SDR-084W Инструкция по эксплуатации
• Shivaki SDR-084S Инструкция по эксплуатации
• Shivaki SDR-084T Инструкция по эксплуатации
• Shivaki SDR-089W Инструкция по эксплуатации

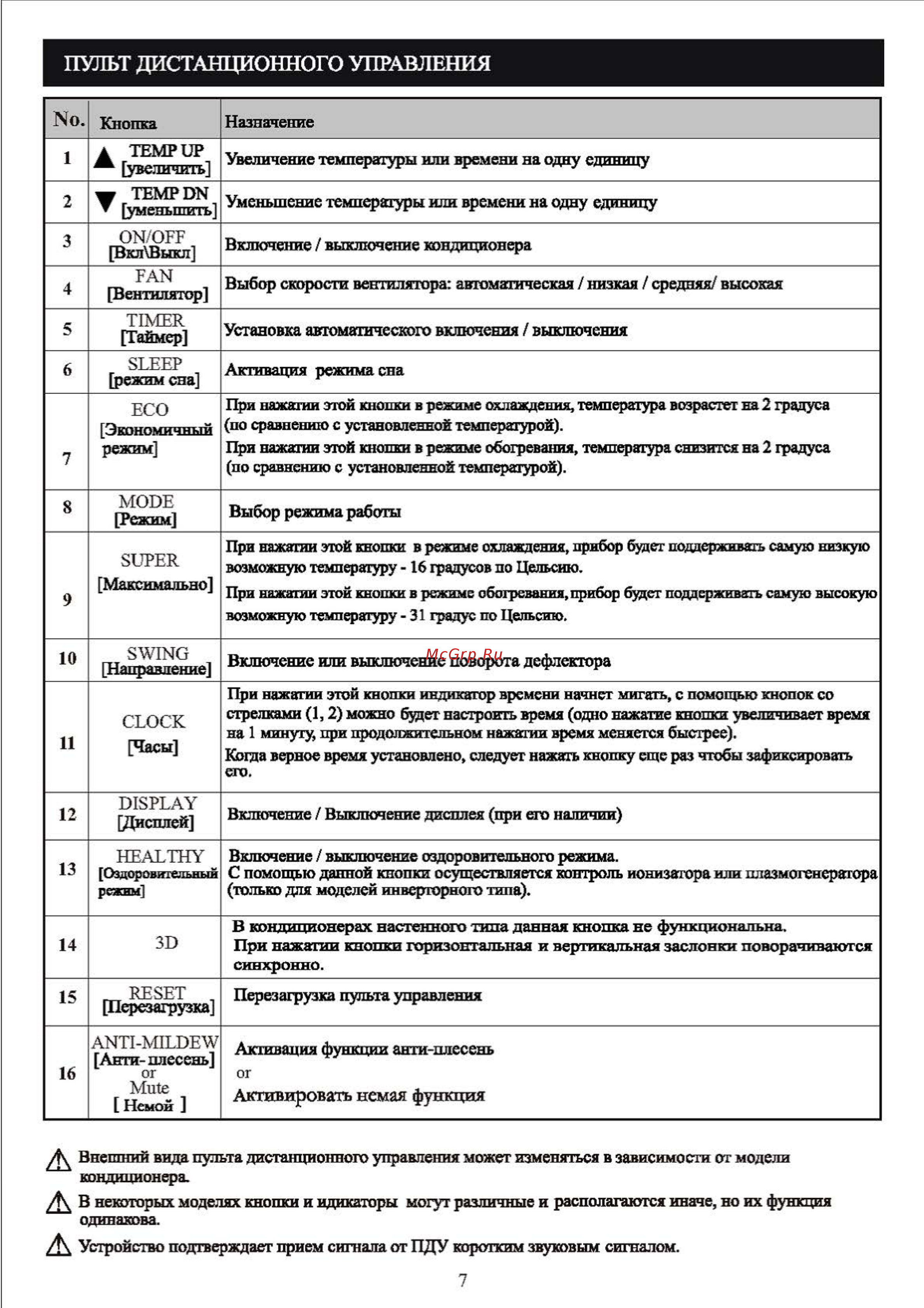

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ No Кнопка Назначение 1 A TEMP UP увеличить Увеличение температуры или времени на одну единицу 2 w TEMPDN уменьшить Уменьшение температуры или времени на одну единицу 3 ON OFF Вкл Выкл Включение выключение кондиционера 4 FAN Вентилятор Выбор скорости вентилятора автоматическая низкая средняя высокая 5 TIMER Таймер 6 SLEEP режим сна 7 ECO Экономичный режим MODE Режим 8 SUPER Максимально 9 10 SWING Направление CLOCK 11 Часы 12 DISPLAY Дисплей 13 Установка автоматического включения выключения Активация режима сна При нажатии этой кнопки в режиме охлаждения температура возрастет на 2 градуса по сравнению с установленной температурой При нажатии этой кнопки в режиме обогревания температура снизится на 2 градуса по сравнению с установленной температурой Выбор режима работы При нажатии этой кнопки в режиме охлаждения прибор будет поддерживать самую низкую возможную температуру 16 градусов по Цельсию При нажатии этой кнопки в режиме обогревания прибор будет поддерживать самую высокую возможную температуру 31 градус по Цельсию Включение или выключение поворота дефлектора При нажатии этой кнопки индикатор времени начнет мигать с помощью кнопок со стрелками 1 2 можно будет настроить время одно нажатие кнопки увеличивает время на 1 минуту при продолжительном нажатии время меняется быстрее Когда верное время установлено следует нажать кнопку еще раз чтобы зафиксировать его Включение Выключение дисплея при его наличии Включение выключение оздоровительного режима HEALTHY Оздоровительный С помощью данной кнопки осуществляется контроль ионизатора или плазмогенерагора режим только для моделей инверторного типа 3D 14 В кондиционерах настенного типа данная кнопка не функциональна При нажатии кнопки горизонтальная и вертикальная заслонки поворачиваются синхронно 15 m RESET л Перезагрузка Перезагрузка пульта управления Активация функции анти плесень 16 ANTLMILDEW Анти плесень ог Mute Немой от Активировать немая функция д Внешний вида пульта дистанционного управления может изменяться в зависимости от модели кондиционера Д В некоторых моделях кнопки и идикаторы могут различные и располагаются иначе но их функция одинакова Д Устройство подтверждает прием сигнала от ПДУ коротким звуковым сигналом 7
