Kospel EKCO.R2 4 [5/12] Схемы подключения котлов в отопительную систему

RU-049A_f.

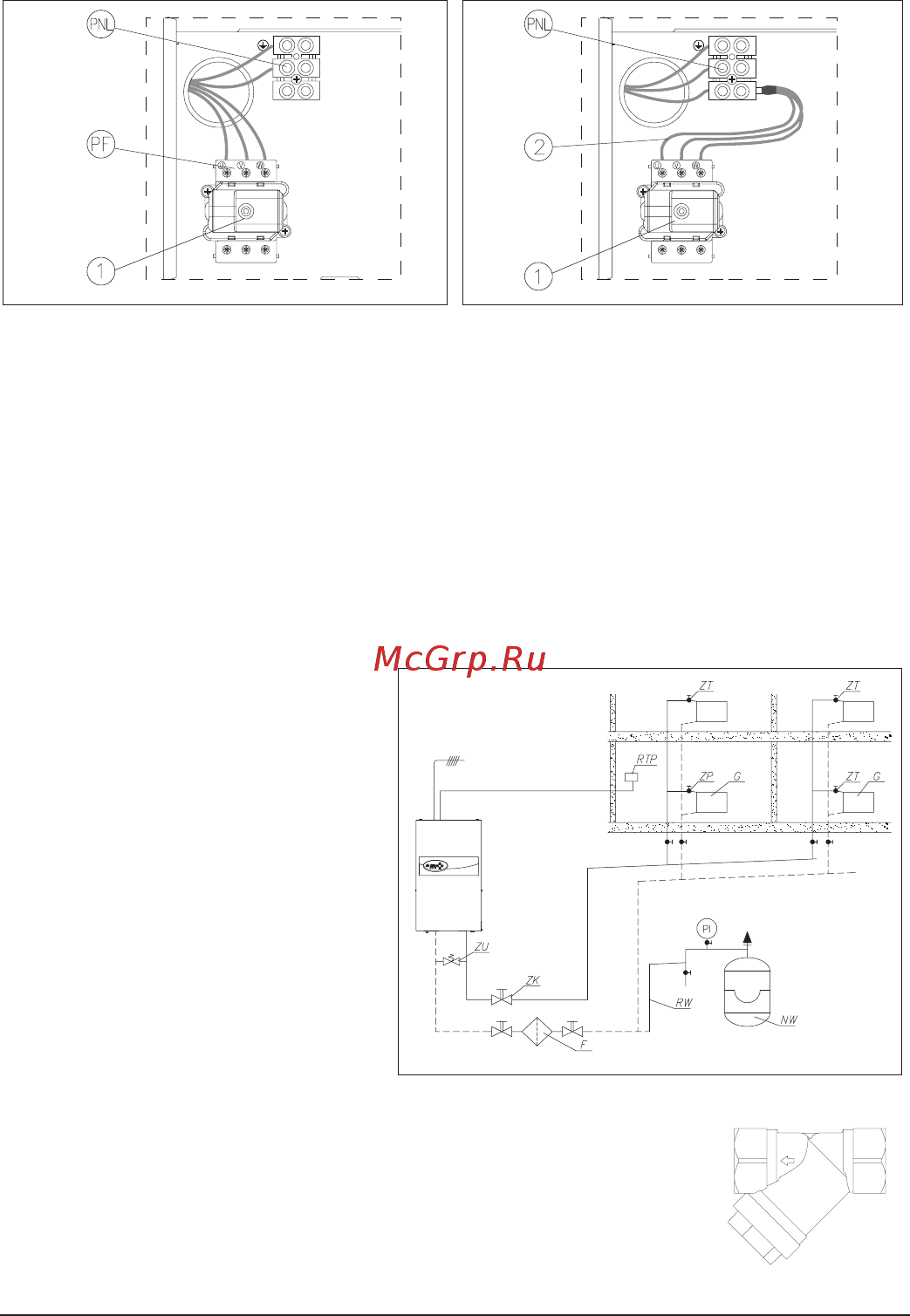

Схемы подключения котлов в отопительную систему.

PI - манометр

ZK - отсечной кран

F - фильтр с магнитным

вкладышем

RW - расширительная труба

NW - расширительный мембран-

ный бак

ZT - термостатический клапан

ZP - проходной кран

G - радиатор

RTP - комнатный регулятор

температуры

ZU - переливной клапан (baypass)

Фильтр следует установить на возврате из отопительной про-

водки перед входом в котел. Фильтр должен быть установлен

горизонтально с обращенной вниз камерой магнитного вкла-

дыша, направление протока должно соответствовать стрелке

на корпусе фильтра.

Подключение котла к трехфазной электросети.

PNL - место подключения нейтрального и

защитного проводов

PF - место подключения фазных проводов

[1] - ограничитель температуры

Подклю

ение котла к однофазной электро-

сети (касается котлов мощностью 4кВт,

6кВт и 8 кВт).

PNL - место подключения нейтрального

защитного и фазного проводов

[1] - ограничитель температуры

[2] -

дополнительные провода (только

для подключения к однофазной сети)
