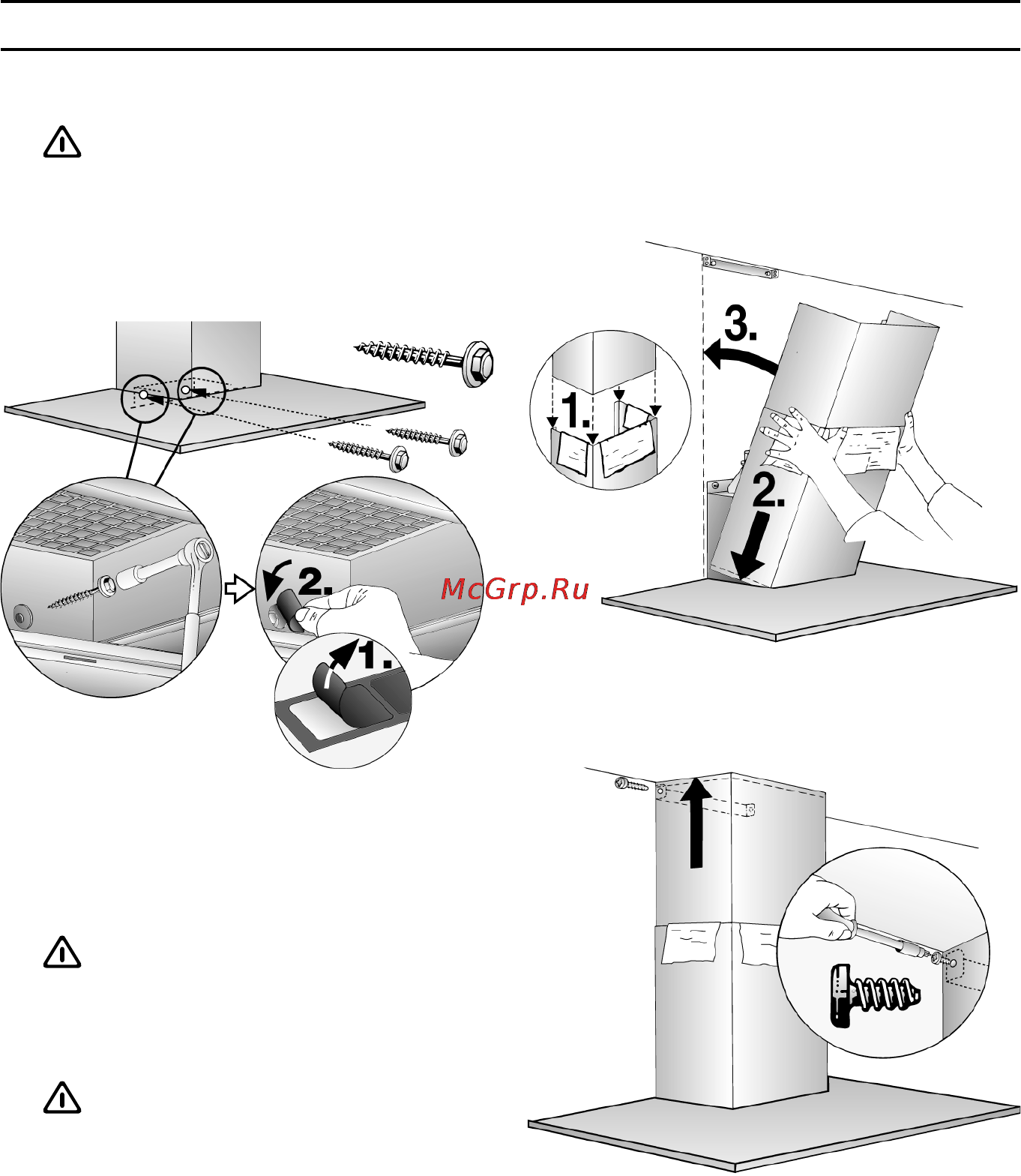

7. Ввинтите нижний шуруп (с шестигран
ной головкой).
Если при завинчивании шурупа ока
зывать давление на стеклянный экран,
стекло может разбиться.
8. Наклейте защитную пленку на отверстия
для двух нижних крепежных шурупов в
защитной решетке.
Монтаж
9. Подсоедините трубу для вывода возду
ха.
10.Подключите вытяжку к электропитанию.
11.Снимите защитную пленку с обеих сек
ций обшивки вытяжной трубы.
Старайтесь избежать повреждений
чувствительных поверхностей.
12.Задвиньте верхнюю секцию обшивки вы
тяжной трубы (пазы внизу) в нижнюю
секцию.
При вставлении секций одну в дру
гую старайтесь их не поцарапать, для
чего, например, установите в качестве
защиты монтажные шаблоны по кра
ям нижней секции обшивки вытяжной
трубы.
13.Вставьте полную вытяжную трубу под уг
лом в стеклянный экран и поверните ее
назад.
Внимание! Отверстия на вытяжной тру
бе должны находиться точно над выклю
чателем.
14.Осторожно выдвиньте верхнюю секцию
обшивки вытяжной трубы вверх и с бо
ков привинтите двумя винтами к уголку.
15.Установите на место жиропоглощающий
фильтр (см. инструкцию по эксплуата
ции).
