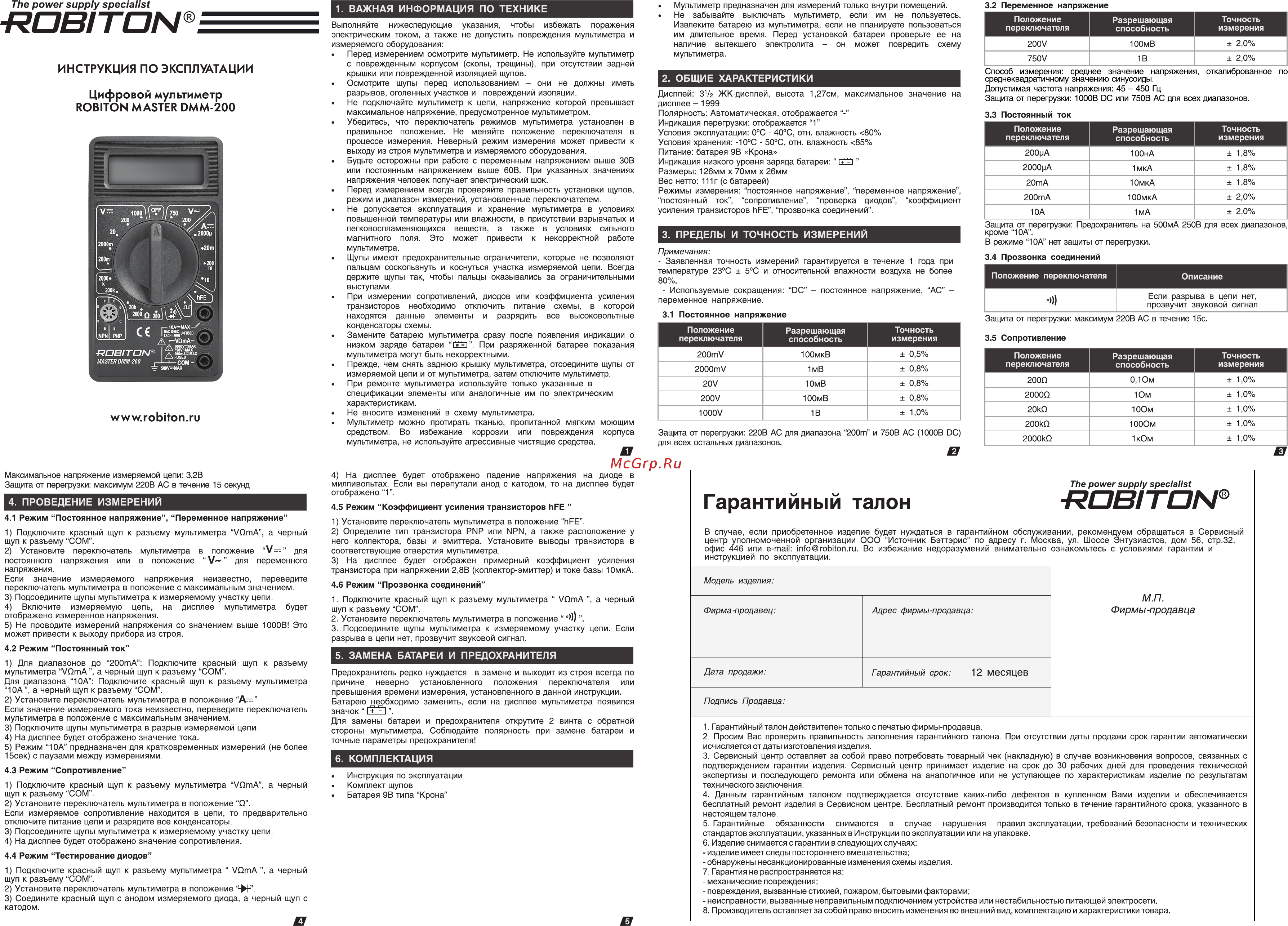

The power supply specialist 1 ВАЖНАЯ ИНФОРМАЦИЯ ПО ТЕХНИКЕ OBITCJN Выполняйте нижеследующие указания чтобы избежать поражения электрическим током а также не допустить повреждения мультиметра и измеряемого оборудования Перед измерением осмотрите мультиметр Не используйте мультиметр с поврежденным корпусом сколы трещины при отсутствии задней крышки или поврежденной изоляцией щупов Осмотрите щупы перед использованием они не должны иметь разрывов оголенных участков и повреждений изоляции Не подключайте мультиметр к цепи напряжение которой превышает максимальное напряжение предусмотренное мультиметром Убедитесь что переключатель режимов мультиметра установлен в правильное положение Не меняйте положение переключателя в процессе измерения Неверный режим измерения может привести к выходу из строя мультиметра и измеряемого оборудования Будьте осторожны при работе с переменным напряжением выше ЗОВ или постоянным напряжением выше 60В При указанных значениях напряжения человек получает электрический шок Перед измерением всегда проверяйте правильность установки щупов режим и диапазон измерений установленные переключателем Не допускается эксплуатация и хранение мультиметра в условиях повышенной температуры или влажности в присутствии взрывчатых и легковоспламеняющихся веществ а также в условиях сильного магнитного поля Это может привести к некорректной работе мультиметра Щупы имеют предохранительные ограничители которые не позволяют пальцам соскользнуть и коснуться участка измеряемой цепи Всегда держите щупы так чтобы пальцы оказывались за ограничительными выступами При измерении сопротивлений диодов или коэффициента усиления транзисторов необходимо отключить питание схемы в которой находятся данные элементы и разрядить все высоковольтные конденсаторы схемы Замените батарею мультиметра сразу после появления индикации о низком заряде батареи г 1 При разряженной батарее показания мультиметра могут быть некорректными Прежде чем снять заднюю крышку мультиметра отсоедините щупы от измеряемой цепи и от мультиметра затем отключите мультиметр При ремонте мультиметра используйте только указанные в спецификации элементы или аналогичные им по электрическим характеристикам Не вносите изменений в схему мультиметра Мультиметр можно протирать тканью пропитанной мягким моющим средством Во избежание коррозии или повреждения корпуса мультиметра не используйте агрессивные чистящие средства ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Цифровой мультиметр ROBITON MASTER DMM 200 www robiton ru в Максимальное напряжение измеряемой цепи 3 2В Защита от перегрузки максимум 220В АС в течение 15 секунд 4 На дисплее будет отображено падение напряжения на диоде в милливольтах Если вы перепутали анод с катодом то на дисплее будет отображено 1 4 ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ 4 1 Режим Постоянное напряжение Переменное напряжение 1 Подключите красный щуп к разъему мультиметра УОтА а черный щуп к разъему СОМ 2 Установите переключатель мультиметра в положение V для постоянного напряжения или в положение V для переменного напряжения Если значение измеряемого напряжения неизвестно переведите переключатель мультиметра в положение с максимальным значением 3 Подсоедините щупы мультиметра к измеряемому участку цепи 4 Включите измеряемую цепь на дисплее мультиметра будет отображено измеренное напряжения 5 Не проводите измерений напряжения со значением выше 1000В Это может привести к выходу прибора из строя 4 2 Режим Постоянный ток 1 Для диапазонов до 200тА Подключите красный щуп к разъему мультиметра УЭтА а черный щуп к разъему СОМ Для диапазона 10А Подключите красный щуп к разъему мультиметра 1ОА а черный щуп к разъему СОМ 2 Установите переключатель мультиметра в положение А Если значение измеряемого тока неизвестно переведите переключатель мультиметра в положение с максимальным значением 3 Подключите щупы мультиметра в разрыв измеряемой цепи 4 На дисплее будет отображено значение тока 5 Режим 10А предназначен для кратковременных измерений не более 15сек с паузами между измерениями 4 3 Режим Сопротивление 1 Подключите красный щуп к разъему мультиметра УОтА а черный щуп к разъему СОМ 2 Установите переключатель мультиметра в положение С Если измеряемое сопротивление находится в цепи то предварительно отключите питание цепи и разрядите все конденсаторы 3 Подсоедините щупы мультиметра к измеряемому участку цепи 4 На дисплее будет отображено значение сопротивления 4 4 Режим Тестирование диодов 1 Подключите красный щуп к разъему мультиметра УОтА а черный щуп к разъему СОМ 2 Установите переключатель мультиметра в положение 3 Соедините красный щуп с анодом измеряемого диода а черный щуп с катодом в Мультиметр предназначен для измерений только внутри помещений Не забывайте выключать мультиметр если им не пользуетесь Извлеките батарею из мультиметра если не планируете пользоваться им длительное время Перед установкой батареи проверьте ее на наличие вытекшего электролита он может повредить схему мультиметра 2 ОБЩИЕ ХАРАКТЕРИСТИКИ 31 г Дисплей ЖК дисплей высота 1 27см максимальное значение на дисплее 1999 Полярность Автоматическая отображается Индикация перегрузки отображается 1 Условия эксплуатации 0 С 40 С отн влажность 80 Условия хранения 10 С 50 С отн влажность 85 Питание батарея 9В Крона Индикация низкого уровня заряда батареи НЗ Размеры 126мм х 70мм х 26мм Вес нетто 111г с батареей Режимы измерения постоянное напряжение переменное напряжение постоянный ток сопротивление проверка диодов коэффициент усиления транзисторов бРЕ прозвонка соединений 3 2 Переменное напряжение Положение переключателя Разрешающая способность 200У ЮОмВ 2 0 750У 1В 2 0 Способ измерения среднее значение напряжения откалиброванное среднеквадратичному значению синусоиды Допустимая частота напряжения 45 450 Гц Защита от перегрузки 1000В ОС или 750В АС для всех диапазонов Положение переключателя Разрешающая способность Точность измерения 200цА 100нА 1 8 2000цА 1мкА 1 8 20mA ЮмкА 1 8 200mA 100мкА 2 0 10А 1 мА 2 0 Защита от перегрузки Предохранитель на 500мА 250В для всех диапазонов кроме 10А В режиме 10А нет защиты от перегрузки 3 ПРЕДЕЛЫ И ТОЧНОСТЬ ИЗМЕРЕНИЙ Примечания Заявленная точность измерений гарантируется в течение 1 года при температуре 23 С 5 С и относительной влажности воздуха не более 80 Используемые сокращения ОС постоянное напряжение АС переменное напряжение 3 1 Постоянное напряжение 3 4 Прозвонка соединений Положение переключателя Описание Если разрыва в цепи нет прозвучит звуковой сигнал Защита от перегрузки максимум 220В АС в течение 15с Положение переключателя Разрешающая способность Точность измерения 200mV 100мкВ 0 5 2000mV 1мВ 0 8 3 5 Сопротивление Положение переключателя Разрешающая способность Точность измерения 20V 10мВ 0 8 200Q 0 1 Ом 1 0 200V ЮОмВ 0 8 2000Q 10м 1 0 1000V 1В 1 0 20kQ ЮОм 1 0 200kQ ЮООм 1 0 2000kQ 1 кОм 1 0 Защита от перегрузки 220В АС для диапазона 200т и 750В АС 1000В ЭС для всех остальных диапазонов в в The power supply specialist ROBITON Гарантийный талон 1 Установите переключатель мультиметра в положение ИРЕ 2 Определите тип транзистора РЫР или ИРЫ а также расположение у него коллектора базы и эмиттера Установите выводы транзистора в соответствующие отверстия мультиметра 3 На дисплее будет отображен примерный коэффициент усиления транзистора при напряжении 2 8В коллектор эмиттер и токе базы 10мкА В случае если приобретенное изделие будет нуждаться в гарантийном обслуживании рекомендуем обращаться в Сервисный центр уполномоченной организации ООО Источник Бэттэрис по адресу г Москва ул Шоссе Энтузиастов дом 56 стр 32 офис 446 или e mail info robiton ru Во избежание недоразумений внимательно ознакомьтесь с условиями гарантии и инструкцией по эксплуатации 4 6 Режим Прозвонка соединений Модель изделия Фирма продавец Адрес фирмы продавца Дата продажи Гарантийный срок 12 месяцев МЛ Фирмы продавца 5 ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ Предохранитель редко нуждается в замене и выходит из строя всегда по причине неверно установленного положения переключателя или превышения времени измерения установленного в данной инструкции Батарею необходимо заменить если на дисплее мультиметра появился значок 1 1 Для замены батареи и предохранителя открутите 2 винта с обратной стороны мультиметра Соблюдайте полярность при замене батареи и точные параметры предохранителя 6 КОМПЛЕКТАЦИЯ Инструкция по эксплуатации Комплект щупов Батарея 9В типа Крона по 3 3 Постоянный ток 4 5 Режим Коэффициент усиления транзисторов ИРЕ 1 Подключите красный щуп к разъему мультиметра УЭтА а черный щуп к разъему СОМ 2 Установите переключатель мультиметра в положение 0 3 Подсоедините щупы мультиметра к измеряемому участку цепи Если разрыва в цепи нет прозвучит звуковой сигнал Точность измерения Подпись Продавца 1 Гарантийный талон действителен только с печатью фирмы продавца 2 Просим Вас проверить правильность заполнения гарантийного талона При отсутствии даты продажи срок гарантии автоматически исчисляется от даты изготовления изделия 3 Сервисный центр оставляет за собой право потребовать товарный чек накладную в случае возникновения вопросов связанных с подтверждением гарантии изделия Сервисный центр принимает изделие на срок до 30 рабочих дней для проведения технической экспертизы и последующего ремонта или обмена на аналогичное или не уступающее по характеристикам изделие по результатам технического заключения 4 Данным гарантийным талоном подтверждается отсутствие каких либо дефектов в купленном Вами изделии и обеспечивается бесплатный ремонт изделия в Сервисном центре Бесплатный ремонт производится только в течение гарантийного срока указанного в настоящем талоне 5 Гарантийные обязанности снимаются в случае нарушения правил эксплуатации требований безопасности и технических стандартов эксплуатации указанных в Инструкции по эксплуатации или на упаковке 6 Изделие снимается с гарантии в следующих случаях изделие имеет следы постороннего вмешательства обнаружены несанкционированные изменения схемы изделия 7 Гарантия не распространяется на механические повреждения повреждения вызванные стихией пожаром бытовыми факторами неисправности вызванные неправильным подключением устройства или нестабильностью питающей электросети 8 Производитель оставляет за собой право вносить изменения во внешний вид комплектацию и характеристики товара
