Hansa BHGI63111035 [11/25] Установка

УСТАНОВКА

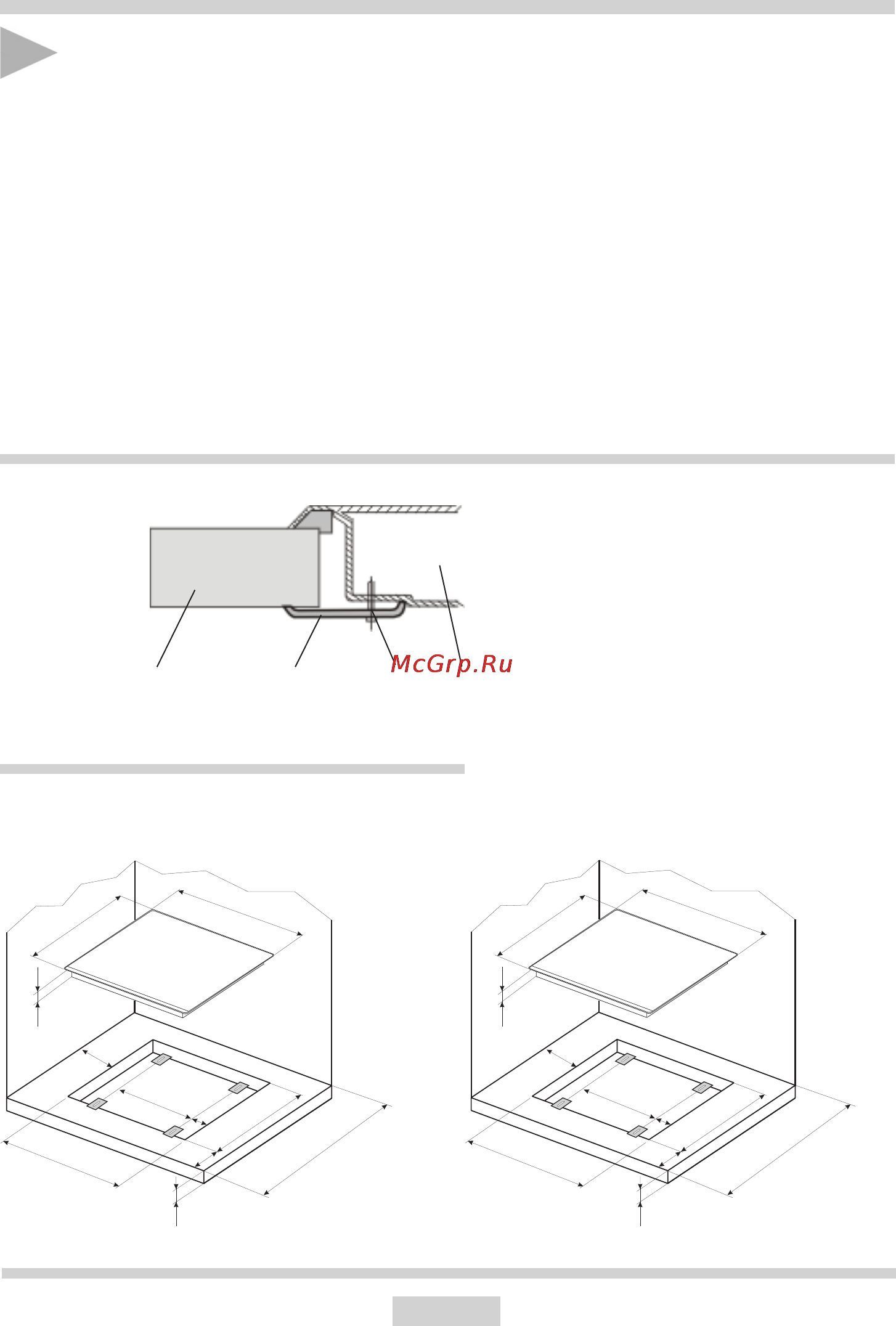

Установка плиты

Способ монтажа в мебельном сегменте

Рис. 5

1 - Столешница

2 - Шуруп 4 шт.

3 - Крепежный зажим 4 шт.

4 - Встраиваемая плита

Способ крепления крепежного зажима к столешнице

Рис. 4

1 23 4

• Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой (рис 5),

• Минимальное пространство, которое необходимо оставить свободным под газовую

плиту составляет 130 мм,

• Приклеить ленту (приложенную производителем) одной стороной к краям плиты, с

нижней стороны плиты,

• Произвести подключение плиты к газовой и электрической системе согласно с

инструкцией по эксплуатации плиты,

• Протереть плиту от пыли, оторвать бумагу, предохраняющую ленту, вставить плиту

в нишу и до упора прижать к мебели,

• Установить крепежные зажимы (рис.4) перпендикулярно краю плиты и закрутить до

упора,

• После монтажа плиты в мебельный сегмент необходимо проверить ее

функциональность, а особенно противоутечную систему и зажигание.

565

600

590

520

495

min 100

525

765

600

790

520

495

min 100

725
