8
Русский
Введение

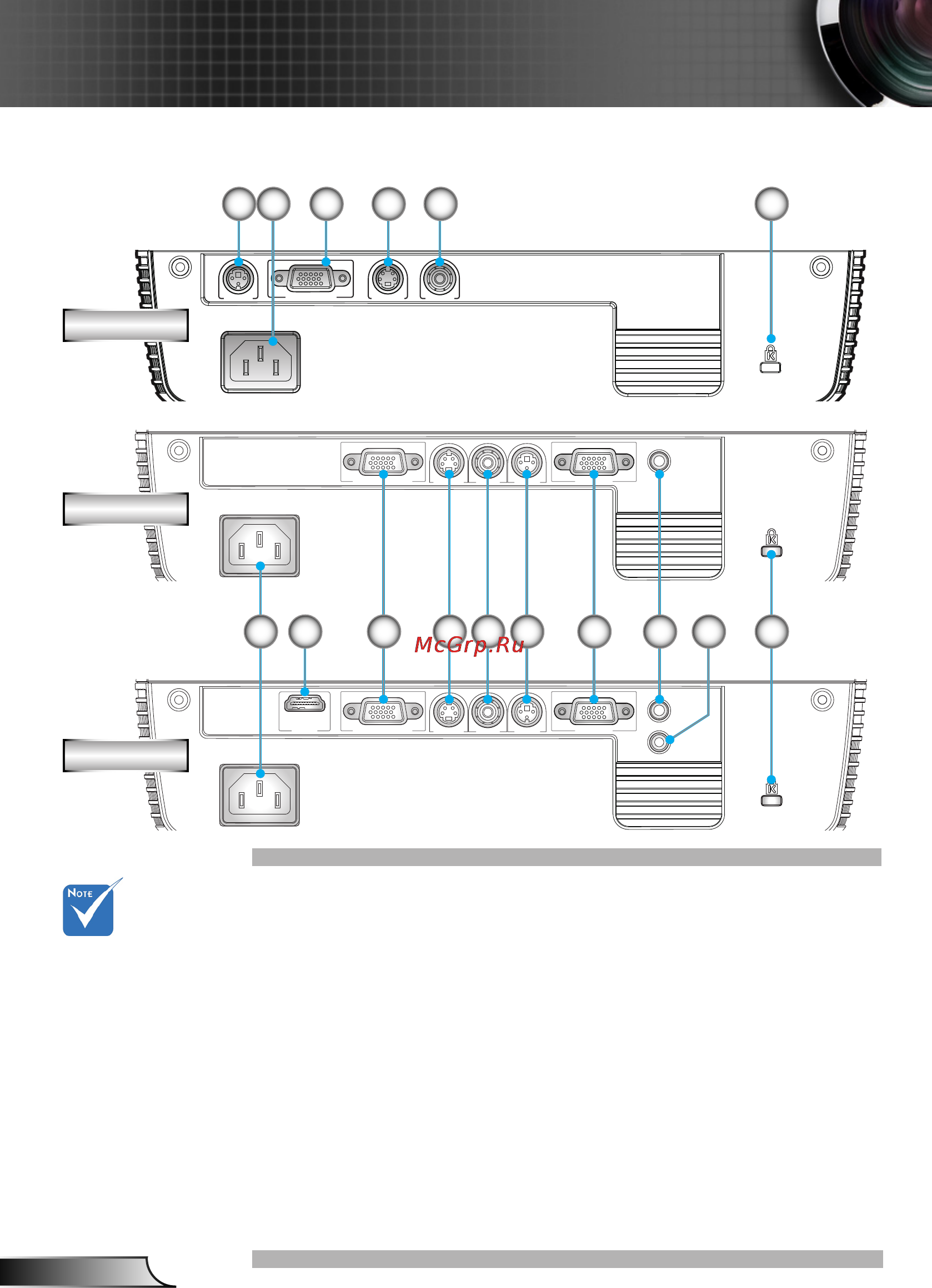

Входные/выходные соединения
Сквозное
соединение
мониторов
возможно только
через разъемы
VGA-In /SCART.
Разъем RS-232 (3-конт., типа DIN)1.
Разъем электропитания2.
Разъем VGA-In/SCART 3.
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr/SCART)
Входной разъем стандарта S-Video4.
Входной разъем комбинированного видеосигнала5.
Отверстие для установки замка Kensington™6.
Разъем HDMI7.
Разъем выхода сигнала VGA (для сквозного 8.
подключения монитора)
Входной звуковой разъем (3,5 мм мини-джек)9.
Выходной звуковой разъем (3,5 мм мини-джек)10.
VGA-IN/SCART
RS232
VIDEO
S-VIDEO
5431 2 6
SVGA
VGA1- IN / SCART
S-VIDEO VIDEO RS232
AUDIO-IN
AUDIO-OUT
VGA-OUT
HDMI
VGA1- IN / SCART
S-VIDEO VIDEO RS232
AUDIO-IN
VGA-OUT
XGA
WXGA
72 3 4 5 1 8 9 6
10
