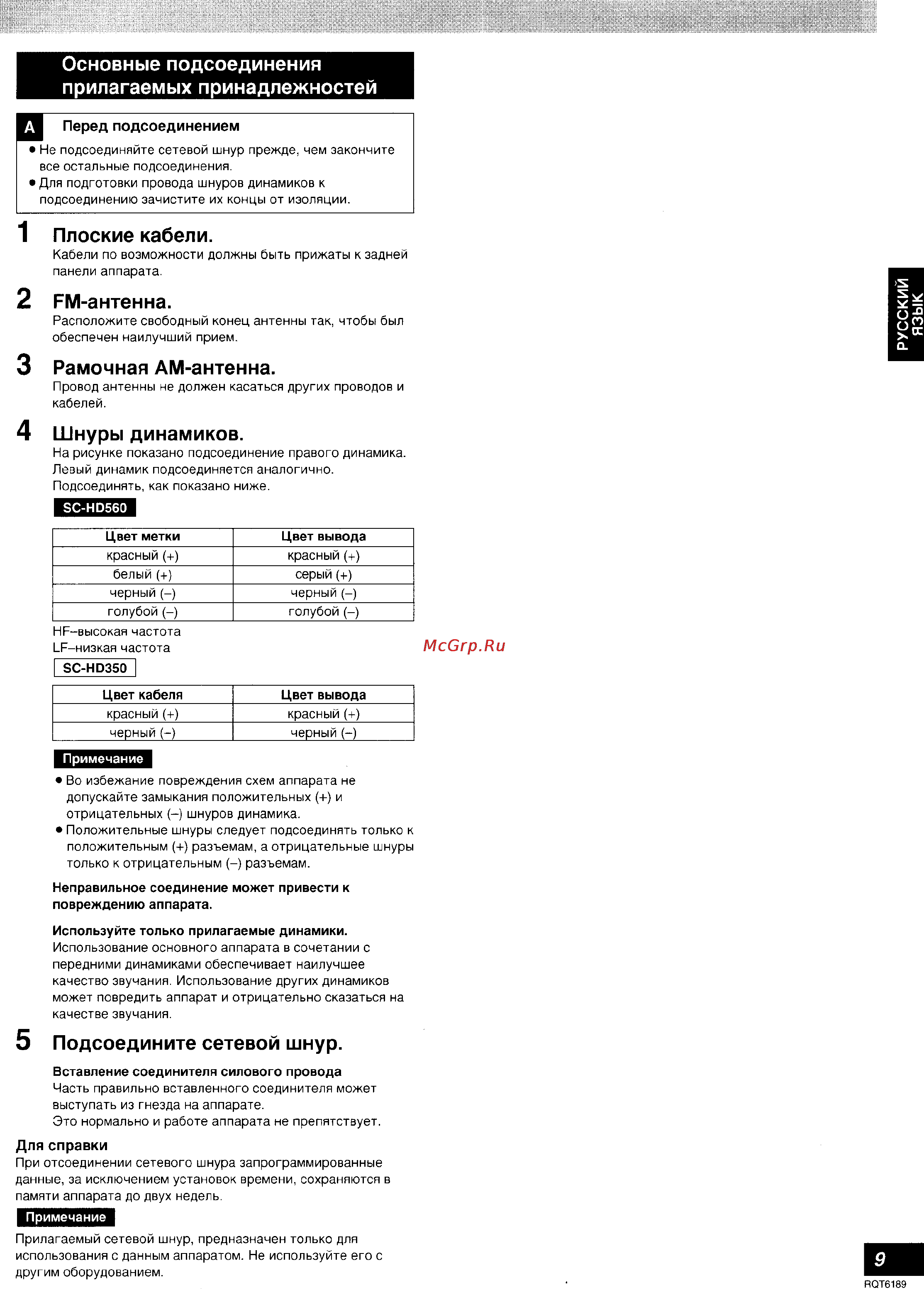

Основные подсоединения прилагаемых принадлежностей Перед подсоединением Не подсоединяйте сетевой шнур прежде чем закончите все остальные подсоединения Для подготовки провода шнуров динамиков к подсоединению зачистите их концы от изоляции 1 Плоские кабели 2 ЕМ антенна Расположите свободный конец антенны так чтобы был обеспечен наилучший прием 3 Рамочная АМ антенна Провод антенны не должен касаться других проводов и кабелей 4 Шнуры динамиков На рисунке показано подсоединение правого динамика Левый динамик подсоединяется аналогично Подсоединять как показано ниже БС Н0560 Цвет метки Цвет вывода красный красный белый черный голубой серый черный голубой НР высокая частота ЬР низкая частота 5С НР3501 Цвет кабеля красный Цвет вывода красный черный черный Примечание Во избежание повреждения схем аппарата не допускайте замыкания положительных и отрицательных шнуров динамика Положительные шнуры следует подсоединять только к положительным разъемам а отрицательные шнуры только к отрицательным разъемам Неправильное соединение может привести к повреждению аппарата Используйте только прилагаемые динамики Использование основного аппарата в сочетании с передними динамиками обеспечивает наилучшее качество звучания Использование других динамиков может повредить аппарат и отрицательно сказаться на качестве звучания 5 Подсоедините сетевой шнур Вставление соединителя силового провода Часть правильно вставленного соединителя может выступать из гнезда на аппарате Это нормально и работе аппарата не препятствует Для справки При отсоединении сетевого шнура запрограммированные данные за исключением установок времени сохраняются в памяти аппарата до двух недель Примечание Прилагаемый сетевой шнур предназначен только для использования с данным аппаратом Не используйте его с РУССКИЙ Кабели по возможности должны быть прижаты к задней панели аппарата
