10
УСТАНОВКА
Установка плиты BHC6*,

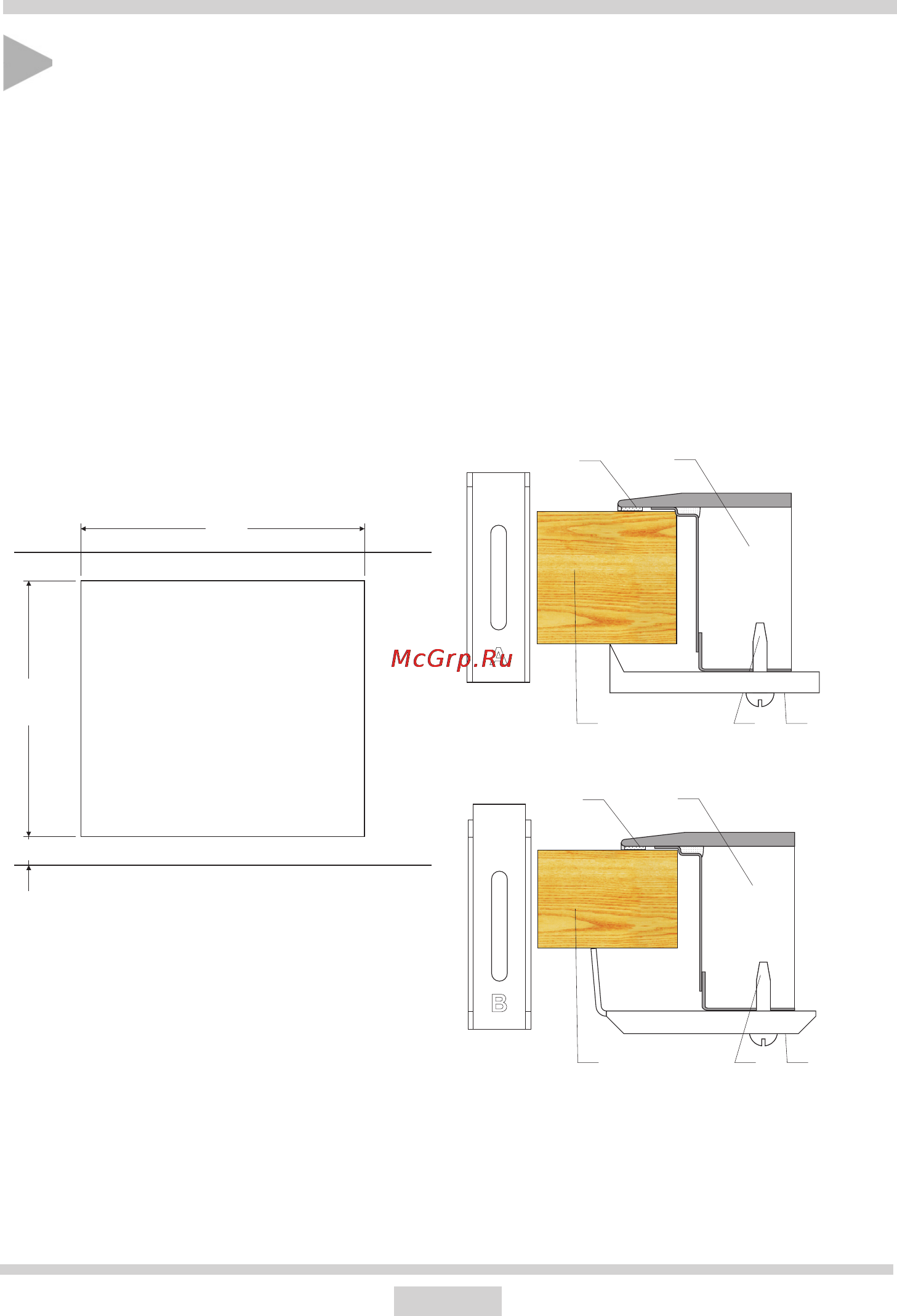

Рис. А
n подготовить место тверстие) в настольной плите мебели по размерам, приведен-
ным на монтажном чертеже (рис. А)
n минимальное расстояние, которое следует установить между нижним кожухом плиты
и полкой, составляет 80 мм
n слегка привернуть крепёжные зажимы снизу плиты при помощи отвертки,
n подключить плиту при помощи провода питания по схеме электросоединений
n сечение провода подобрать в зависимости от мощности плиты ту операцию должен
произвести квалифицированный электромонтажник)
n очистить столешницу от пыли, вставить панель в отверствие и зажимы, затем крепко
прижать к столешнице,
560
min
50
490
1 - столешница
2 - винт
3 - крепёжный зажим
4 - стеклокерамическая панель
5 - прокладка панели
54
321
321
54
