![KSB Ama-Drainer C 405 SE/35 [15/60] Заводская табличка](/img/pdf.png)
KSB Ama-Drainer C 405 SE/35 [15/60] Заводская табличка

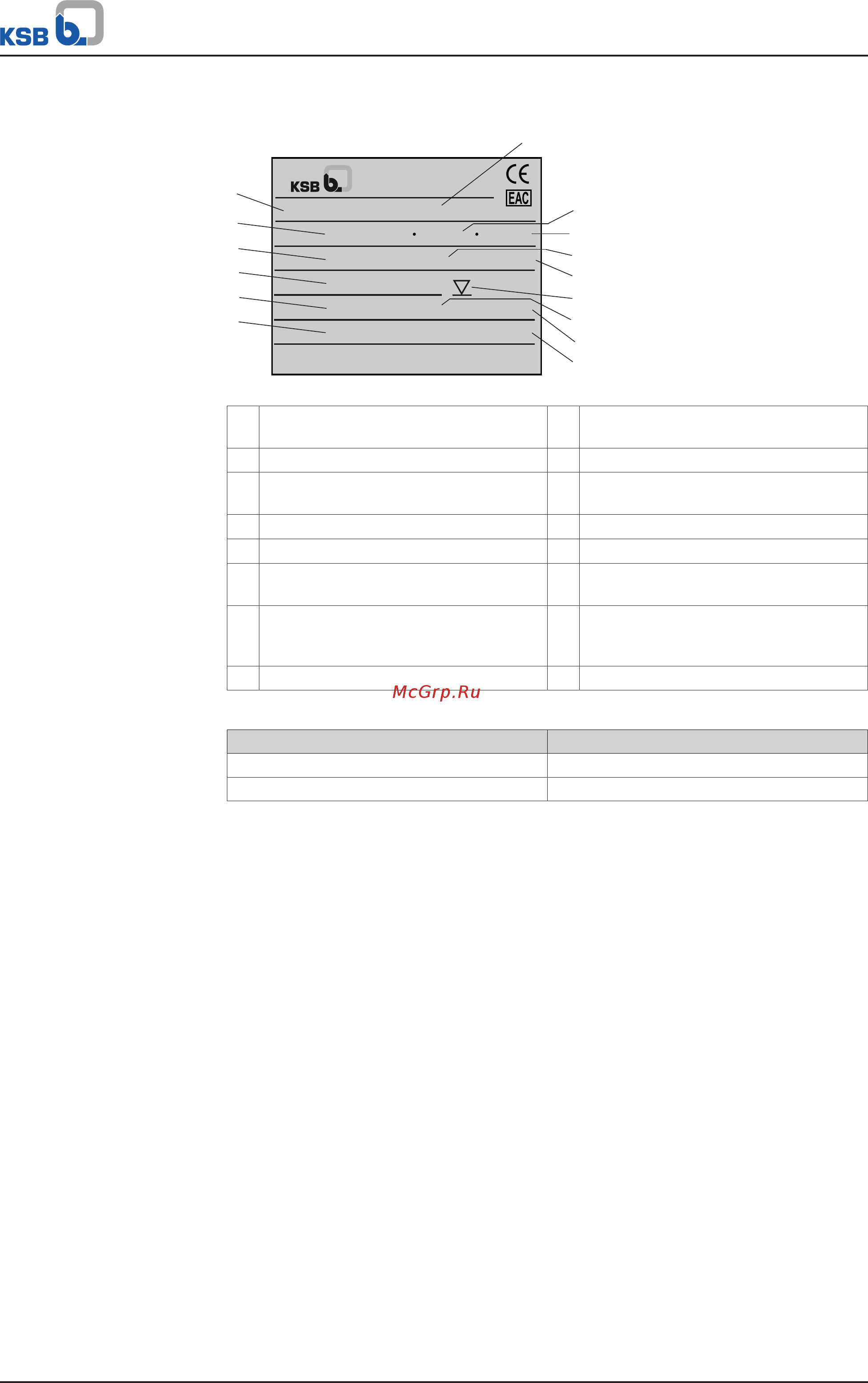

![KSB Ama-Drainer C 405 SE/35 [15/60] Заводская табличка](/views2/1578460/page15/bgf.png)
4
Описание
насоса
/
насосного
агрегата
15 из 60
Ama-Drainer 4../5..
4.3 Заводская табличка
220-240 V ~ 50 Hz T40°C
AMA-DRAINER A 507 SE/10K
Made in Germany
0,75 kW 5,5 A classe F
2-25 m³/h
11,6-3,2 m IP 68 7m 14,7kg
EN12050-2 2016w16
Johann-Klein-Straße 9
Deutschland
67227 Frankenthal
KSB SE & Co. KGaA
1
2
5
4
3
6
10
9
12
11
8
13
15
14
7
Рис
.1: Заводская табличка (пример)
1 Тип, типоразмер 9 Максимальная температура
перекачиваемой среды
2 Номинальное напряжение 10 Номинальный ток
3 Номинальная мощность двигателя 11 Класс термостойкости изоляции
обмотки
4
Подача (Q
мин.
/ Q
макс.
)
12 Максимальная глубина погружения
5
Напор (H
мин.
/ H
макс.
)
13 Степень защиты
6 Нормативы для конструкции и
испытаний
14 Общая масса
7 Исполнение электрического кабеля
подсоединения (например, E=
однофазный)
15 Год выпуска (номер серии)
8 Номинальная частота
Таблица
5: Ключ для номера серии
Цифры Значение
2016 Календарный год
16 Календарная неделя
4.4 Конструктивное исполнение
Конструкция
▪ Полностью затопляемый погружной электронасосный агрегат
▪ Моноблочная конструкция
▪ Одноступенчатый
▪ Спустя EN 12050-2
▪ Вертикальный напорный патрубок
▪ С регулированием по уровню и без него
Установка
▪ Вертикальная установка
▪ Переносная «мокрая» установка
▪ Стационарная «мокрая» установка
Привод
▪ Обмотка двигателя согласно IEC 60038
▪ Исполнение двигателя согласно EN 60043 T1/IEC 34-1
▪ Класс термостойкости F
▪ Прямой пуск
▪ Степень защиты IP68 (длительное погружение), согласно EN60529 / IEC529
