7
Техобслуживание
/
текущий
ремонт
32 из 60
Ama-Drainer 4../5..

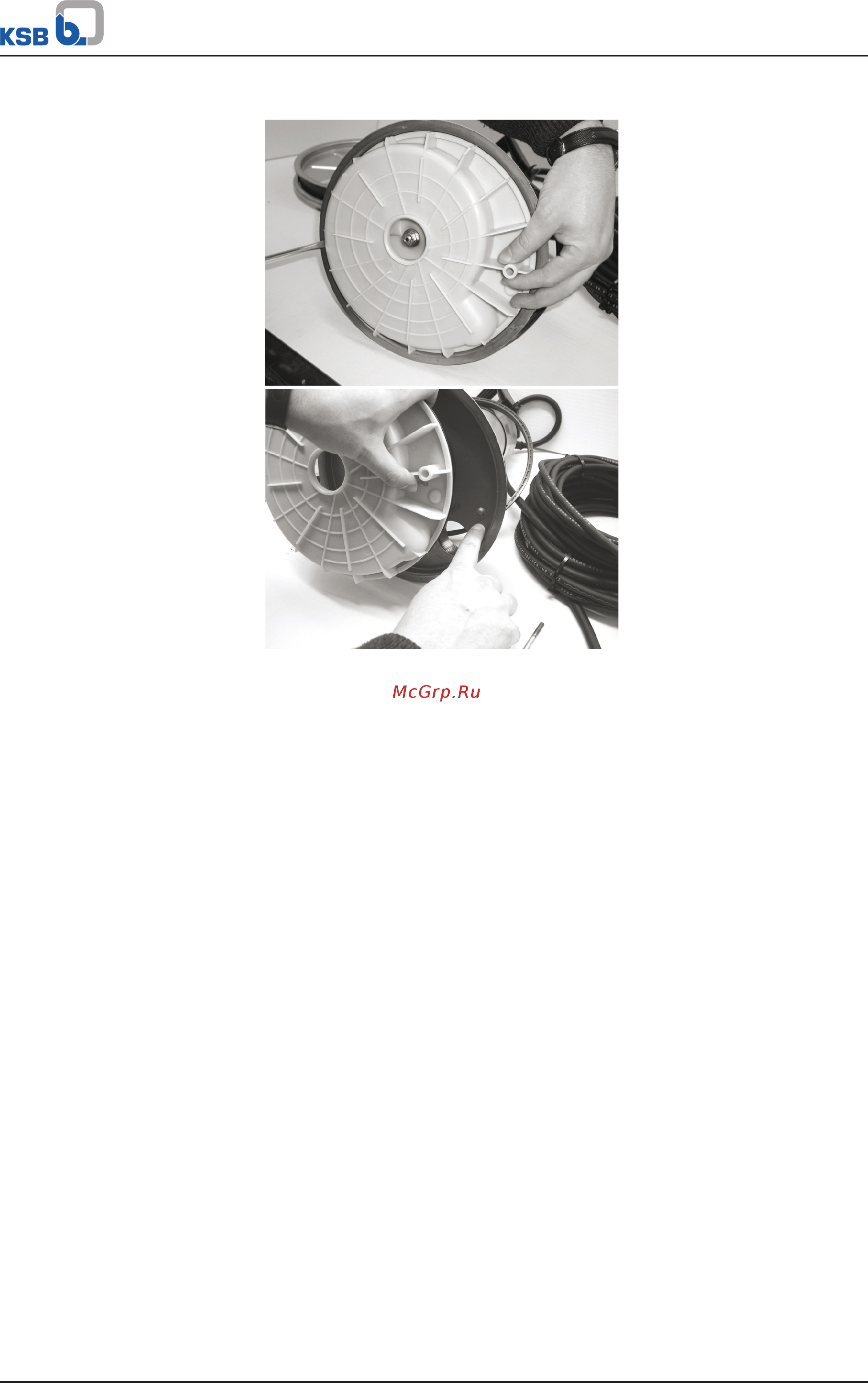

4. Вынуть спиральный корпус.
5. Все снятые детали очистить и проверить на износ.
