6
Ввод
в
эксплуатацию
/
вывод
из
эксплуатации
25 из 60
Ama-Drainer 4../5..
6 Ввод в эксплуатацию/вывод из эксплуатации
6.1 Ввод в эксплуатацию
6.1.1 Условия для ввода в эксплуатацию
Перед вводом насосного агрегата в эксплуатацию следует удостовериться в том,
что выполнены следующие условия:
▪ Проверены эксплуатационные данные.
▪ Насос/насосный агрегат установлен и подключен согласно предписаниям.
▪ Насосный агрегат правильно подключен к сети вместе со всеми защитными
устройствами.
▪ Проверено направление вращения.
6.1.2 Включение/выключение
Тип SE/SD
A
B

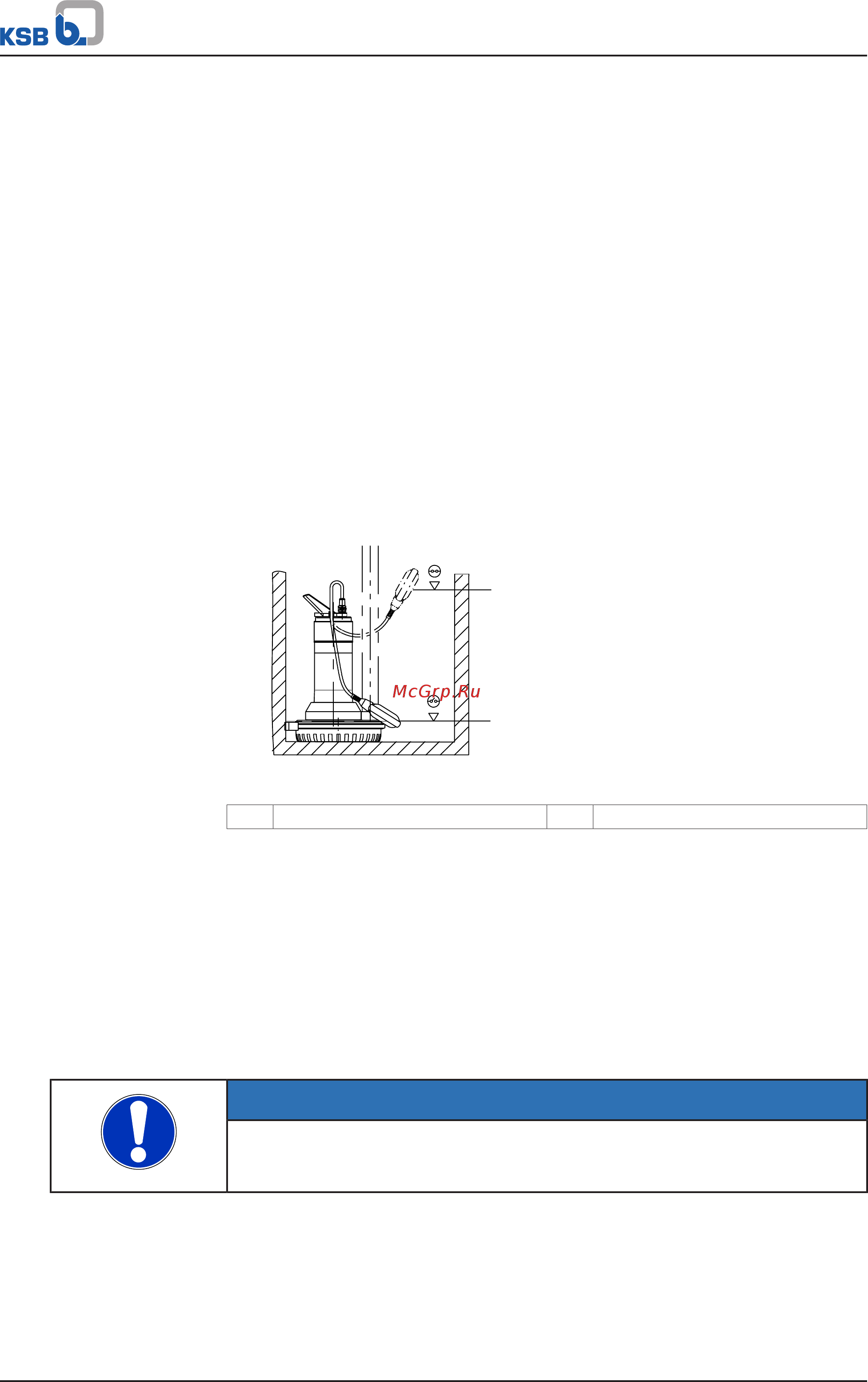

Рис
.4: Точка включения/выключения
A Точка включения B Точка выключения
Насос/насосный агрегат должен быть подсоединен к сети согласно предписаниям.
Автоматическая система управления насоса включается, когда поплавок достигает
уровня "A" и выключается, когда достигнут уровень "B"
Тип NE/ND
Насос/насосный агрегат не должен включаться или выключаться.
Он находится в работе с момента электрического подключения согласно
предписаниям.
ü Насос/насосный агрегат электрически подсоединен к сети согласно
предписаниям.
1. Проверить подачу погруженного насоса.
УКАЗАНИЕ
Через внутреннее отверстие для удаления воздуха под напором в защитную
рубашку выходит жидкость, которая затем вытекает между защитной рубашкой и
корпусом насоса.
