Инженерные системы зданий и сооружений: канализация
Водоотливные насосы / Насосы для загрязненной воды
29
Ama-Drainer 4../5..
Коммутационные устройства тревожной сигнализации для насосов без допуска по ATEX
AS 0/AS 1/AS 2/AS 4/AS 5

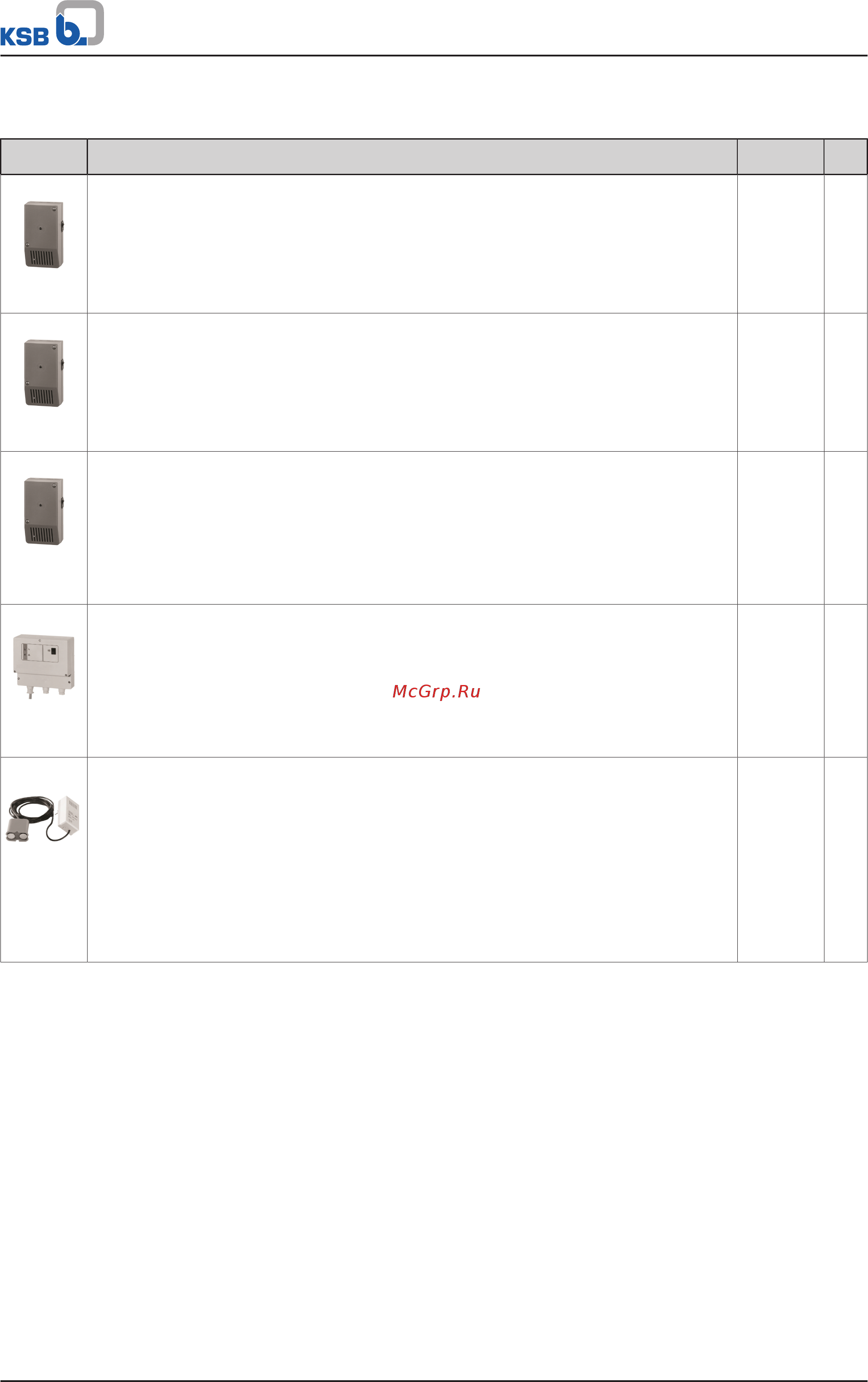

Поз. Наименование детали Идент.
номер
[кг]
E50 Коммутатор аварийной сигнализации AS 0
с выключателем, звуковым сигнальным устройством 85 дБ(A), зеленой сигнальной (работа)
лампочкой
Пластиковый корпус IP20, В × Ш × Г = 140 × 80 × 57 [мм], в качестве контактного датчика
использовать поплавковый выключатель, датчик влажности F1 (п. E64), контактный датчик
аварийной сигнализации M1 или сигнальное реле системы управления
29128401 0,5
E51 Коммутатор аварийной сигнализации AS 2
с выключателем, акустическим датчиком сигналов, 85 dB(A), зеленая сигнальная лампочка,
беспотенциальным контактом для выдачи сигнала в диспетчерскую
Пластиковый корпус IP20, H × B × T = 140 × 80 × 57 [мм], в качестве контактного датчика
использовать поплавковый выключатель, датчик влажности F1 (п. E64) или сигнальное реле
системы управления
29128422 0,5
E52 Коммутатор аварийной сигнализации AS 4
с выключателем, акустическим датчиком сигналов, 85 dB(A), зеленая сигнальная лампочка,
беспотенциальным контактом для выдачи сигнала в диспетчерскую, с автономным
аккумулятором для 5 часов работы при отключении тока
Пластиковый корпус IP20, В × Ш × Г = 140 × 80 × 57 [мм], в качестве контактного датчика
использовать поплавковый выключатель (E60), датчик влажности F1 (п. E64) или сигнальное
реле системы управления
29128442 0,5
E53 Коммутатор аварийной сигнализации AS 5
не зависимый от сети, с автономным аккумулятором для 10 часов работы при отключении тока,
с индикацией состояния сети и неисправностей, клавишей выключения сирены,
беспотенциальным контактом для выдачи сигнала в диспетчерскую, готов к подключению, с
кабелем 1,8 м и вилкой
Корпус ISO IP41, В × Ш × Г = 190 × 165 × 75 [мм], в качестве контактного датчика использовать
поплавковый выключатель (E60) или сигнальное реле системы управления
00530561 1,7
E55 Коммутатор аварийной сигнализации AS 1
в ISO-корпусе соединителя IP30, не зависимый от сети, с автономным аккумулятором для 5
часов работы при отключении тока, с акустическим сигналом 70 дБ(A), с выключателем и
встроенным генератором сигнала с силовым кабелем 3 м, макс. 60 °C, не для пара и
конденсата.
1. Сообщение о превышении допустимого уровня воды, устанавливается в (водоотливном)
шахтном стволе выше точки включения насоса
2. Предупреждение о появлении воды даже при ее уровне 1 мм (!), при установке датчика на
полу в опасных зонах: в подвале или рядом со стиральной машиной на кухне или в ванной
00533740 0,9
