Инженерные системы зданий и сооружений: канализация
Водоотливные насосы / Насосы для загрязненной воды
19
Ama-Drainer 4../5..
Принадлежности
Принадлежности для насоса

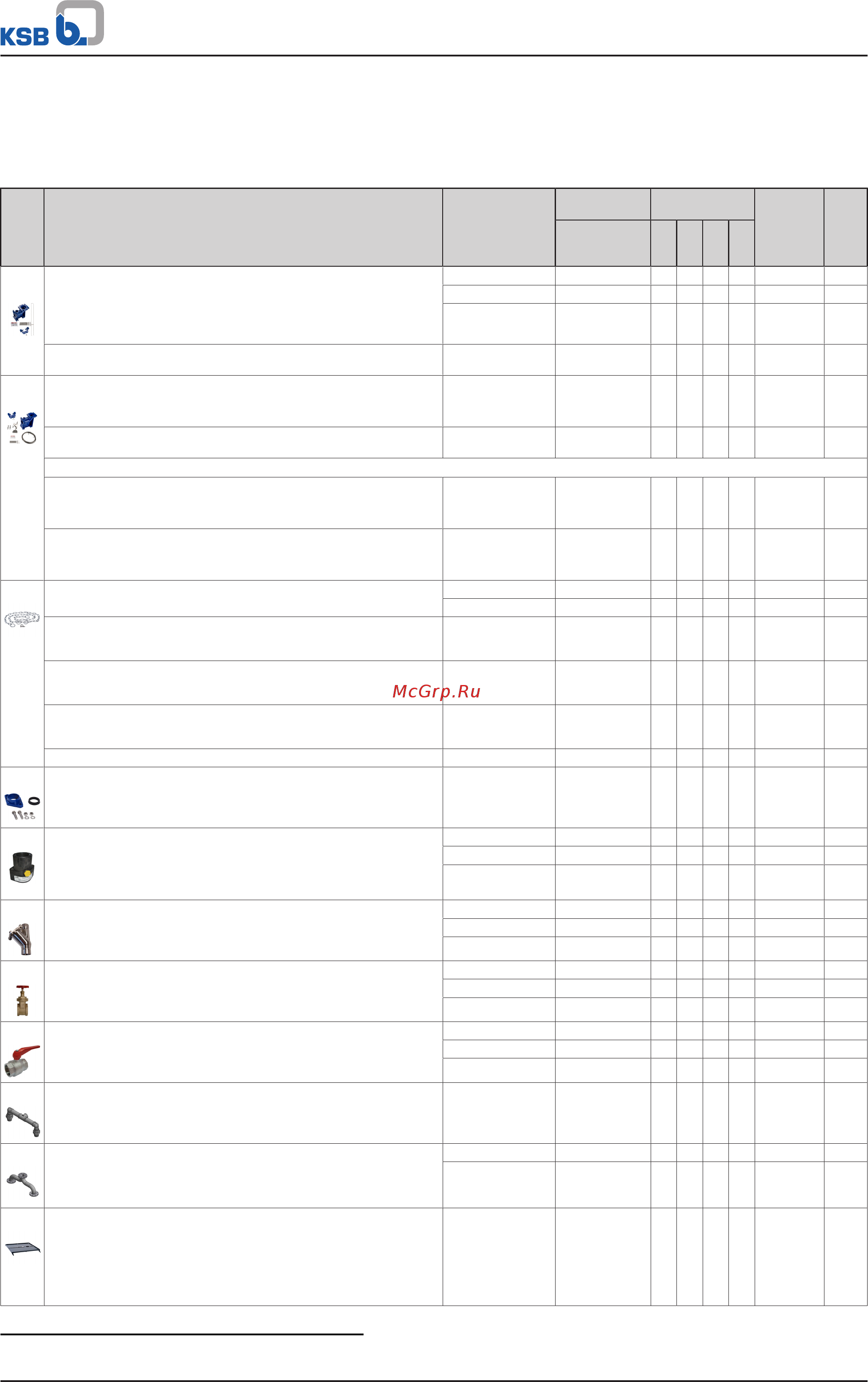

Обзор принадлежностей насоса
Поз. Наименование Соединение Глубина
погружения
Ama-Drainer Идент.
номер
[кг]
[м]
4../10
4../35
5../10K
522/11
P2 +
P5
Установочные детали для стационарной мокрой установки
(бугельная направляющая)
Серый чугун, включает: фланцевое колено с опорой DN 50,
бугельная направляющая, крепление с ВА-винтами, ТЕПЕРЬ БЕЗ
ЦЕПИ
- 1,5 - - - ✘ 39020769 11
- 1,8 - - - ✘ 39020770 12
- 2,1 - - - ✘ 39020771 13
Фланцевый адаптер, серый чугун
(необходимо заказывать)
DN 50 - - - - ✘ 19075508 4,2
P4 +
P5
Уст. комплект для стац. мокр. установ. (трос. напр.)
Серый чугун, включает: опорное фланцевое колено, натяжной
хомут, консоль, направляющий трос 10 м, держатель с винтами VA
- 4,5 - - - ✘ 39021023 10,6
Фланцевый адаптер, серый чугун
(необходимо заказывать)
DN 50 - - - - ✘ 19075508 4,2
Уст
.
комплект
для
стац
.
агрегатов
,
исполнение
по
материалу
С
,
нержавеющая
сталь
1.4571/1.4571
Уст. комплект для стац. мокр. установ. (трос. напр.)
Включает: фланцевое колено с опорой, натяжной хомут, консоль,
направляющий трос 10 м, винты и дюбели
- 4,5 - - - ✘ 19552258 11,83
3
Фланцевый адаптер, нержавеющая сталь
(необходимо заказывать)
DN 50 - - - - ✘ 19075509 4,2
P7 Цепь 1.0038+Z, крюк 1.4571 + серьга 1.4401 2 m, B5 x 35 - - - - ✘ 19141819 1,5
5 m, B5/6 - - - - ✘ 19141820 2,8
Цепь (1.4404) короткозвенная, испытана и маркирована в
соответствии с Директивой 2006/42/ЕС, грузовая скоба (1.4404),
крюк (1.4301)
2 м, 4 x 16 - - - - ✘ 01236267 0,9
Цепь (1.4404) короткозвенная, испытана и маркирована в
соответствии с Директивой 2006/42/ЕС, грузовая скоба (1.4404),
крюк (1.4301)
3 м, 4 x 16 - - - - ✘ 01236268 1,089
Цепь (1.4404) короткозвенная, испытана и маркирована в
соответствии с Директивой 2006/42/ЕС, грузовая скоба (1.4404),
крюк (1.4301)
5 м, 4 x 16 - - - - ✘ 01236269 1,688
Полипропиленовый подъемный трос, материальное исполнение C 5 м - - - - ✘ 11185207 2
P8 Фланец для вставного присоединит. патрубка PN 10, на
фланцевом колене, присоединительные размеры по PN 16
DN50/R2 - - - - ✘ 19551111 1,2
P10 Обратный клапан RK
Пластик, EN12050-4, с внутренней резьбой ISO7/1,
полнопроходной со сливной резьбовой пробкой
дополнительные детали - см. P32 и P33
Rp 1 1/4 - ✘
7)
- ✘
7)
- 01009771 0,1
Rp 1 1/2 - ✘ ✘ ✘
7)
- 01009772 0,25
Rp2 - ✘
7)
✘
7)
✘ ✘ 01009773 0,5
P10 Обратный клапан, нержавеющая сталь (1.4401)
дополнительные детали - см. P32 и P33
Rp 1 1/4 - ✘
7)
- ✘
7)
- 01084936 2,1
Rp 1 1/2 - ✘ ✘ ✘
7)
- 01084935 2,2
Rp 2 - ✘
7)
✘
7)
✘ ✘ 01084937 0,444
P11 Муфтовая задвижка
Материал: CuZn PN16, с внутренней резьбой, полнопроходная
дополнительные детали - см. P32 и P33
Rp 1 1/4 - ✘
7)
- ✘
7)
- 01014219 0,627
Rp11/2 - ✘ ✘ ✘
7)
- 00411502 0,8
Rp2 - ✘
7)
✘
7)
✘ ✘ 00411503 1,287
P11 Шаровой кран
Нержавеющая сталь (1.4408), PN 10
Rp 1 1/4 - ✘
7)
- ✘
7)
- 01067465 1,213
Rp 1 1/2 - ✘ ✘ ✘
7)
- 01087276 1,821
Rp 2 - ✘
7)
✘
7)
✘ ✘ 01064013 2,1
P13 Развилка
для сдвоенных агрегатов, с внешней резьбой, оцинкованная сталь
дополнительные детали - см. P32 и P33
Rp 1 1/4 - ✘
7)
- - - 18040311 4,1
P13 Развилки для сдвоенных агрегатов, серый чугун, с винтами с
шестигранной головкой, гайками и уплотнениями, фланцы
просверлены по DIN 2501
дополнительная деталь - см. P29
DN 40 - ✘ ✘ ✘
7)
- 40000688 10,6
DN 50 - ✘
7)
✘
7)
✘ ✘ 40000689 13,5
P18 Защитная крышка
Рассчитанная на нагрузку веса человека, разъемная, с
профильными уплотнениями и монтажной рамой из угловых
планок, форма A 560, для шахт 500x500мм
(В двухнасосных станциях с коллектором «штаны» рядом
монтируются 2защитные крышки.)
Rp 1 1/4 - ✘ ✘ ✘ ✘ 18075627 13
7) Требуется расширяющаяся переходная муфта или переходник.
