Инженерные системы зданий и сооружений: дренажные установки
Водоотливные / грязевые насосы

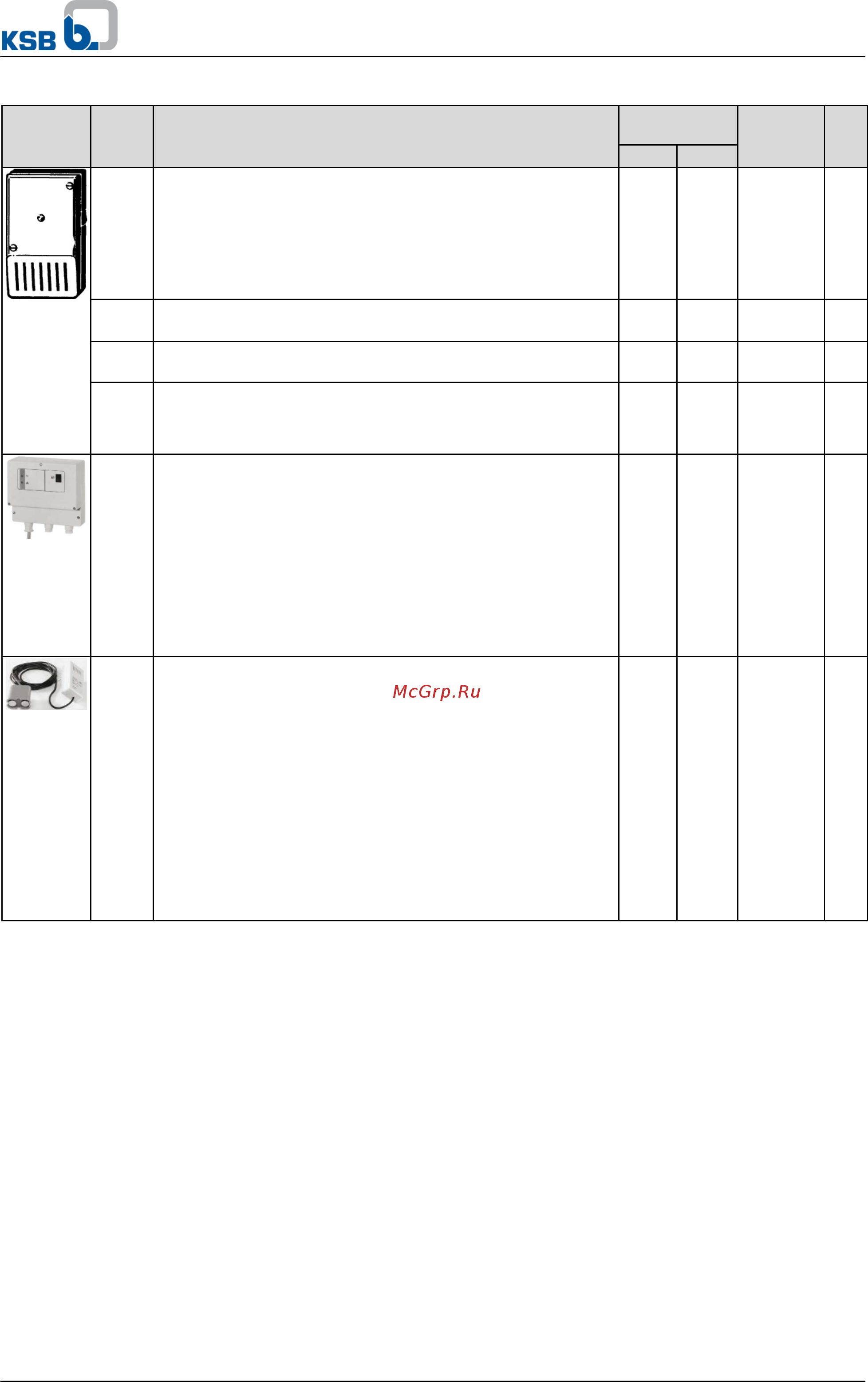

14 Ama-Drainer 80/100
Устройства подачи сигнала "Тревога"
Пози-
ция
Условное обозначение
Ama-Drainer
Материал
№
[кг]
(B) 80
(B) 100
Устройство сигнализации тревоги
с выключателем, пьезокерамическим сигнализатором, 85 дБ (А) при
расстоянии 1 м и 4,1 кГц; зеленая лампа индикации нормальной
работы
пластмассовый корпус IP 20, 140 x 80 x 57 мм, в качестве контакто-
ра использовать поплавковый выключатель, датчик влажности F 1
(поз. E 64) или реле сигнализации устройства управления.
E 50
AS 0 - Зуммер / переключающий вход с питанием от сети
X
X
29128401
0,5
E 51
AS 2 - Зуммер / переключающий вход с питанием от сети и беспо-
тенциальным сигнальным контактом
X
X
29128422
0,5
E 52
AS 4 -Зуммер / переключающий вход с питанием от сети и беспо-
тенциальным сигнальным контактом / запоминающим устройством
(накопитель) и самоподзаряжающимся блоком питания (на 5 часов
работы при отказе сети)
X
X
29128442
0,5
E 53
Сигнальное устройство AS 5 (например, гудок), беспотенциальный
контакт / запоминающее устройство (накопитель)
230 В ~/ 12 В = 5 ВА
не зависит от сети, с самозаряжающимся блоком питания на 10
часов работы при отказе сети, контрольной лампой сети, сигналь-
ной лампой неисправности, кнопками управления гудком, беспотен-
циальным контактом для выхода на диспетчерскую, готовое к под-
ключению при помощи провода длиной 1,8 м и штекера
корпус ISO со степенью защиты IP 41, 190 x 165 x 75 мм, в качестве
контактора использовать поплавковый выключатель (E 60) или
реле сигнализации устройства управления
X
X
00530561
1,7
E 55
Зуммер AS 1 / датчик влажности
230 В ~/ 9 В = 1,5 ВА
заключен в стандартный штекерный корпус ISO со степенью защи-
ты IP 30, не зависит от сети, с самозаряжающимся блоком питания
на 5 часов работы при отказе сети, звуковым сигналом 70 дБ (A),
выключателем и встроенным датчиком сигналов, проводом длиной
3 м, максимум 60 °C, не предназначен для пара или конденсата.
Возможности использования для подачи сигналов тревоги:
1. Сигнализация высокого уровня воды посредством подвешивания
в (водоотливном) шахтном стволе выше уровня включения насоса.
2. Сигнализация подтопления на 1 мм и выше (!) путем установки
датчика на полу в затопляемых местах подвалов или около сти-
ральной машины в кухне или ванной.
X
X
00533740
0,9
