ONKRON FM3 [2/2] Установка крепления на деревянную стену
![ONKRON FM3 [2/2] Установка крепления на деревянную стену](/views2/1578934/page2/bg2.png)
wall
mounting plate (x1)
wall
4. Hung TV on the Wall plate
Навесьте ТВ на настенную площадку
4-2 Push the TV to the wall until you hear a click
Прижмите ТВ до щелчка
50mm
(2")
(ø 4 mm)
X
50mm
(2")
(ø 8 mm)
M6x50 (x4)
A
concrete anchor 8x40 (x4)
B
washer (x4)washer (x4)
C
spacer (x4)
D
M6x30 (x4)
F
M5x30 (x4)
E
M8x30 (x4)
G
3. Rail installation to the TV
Установка направляющих к ТВ

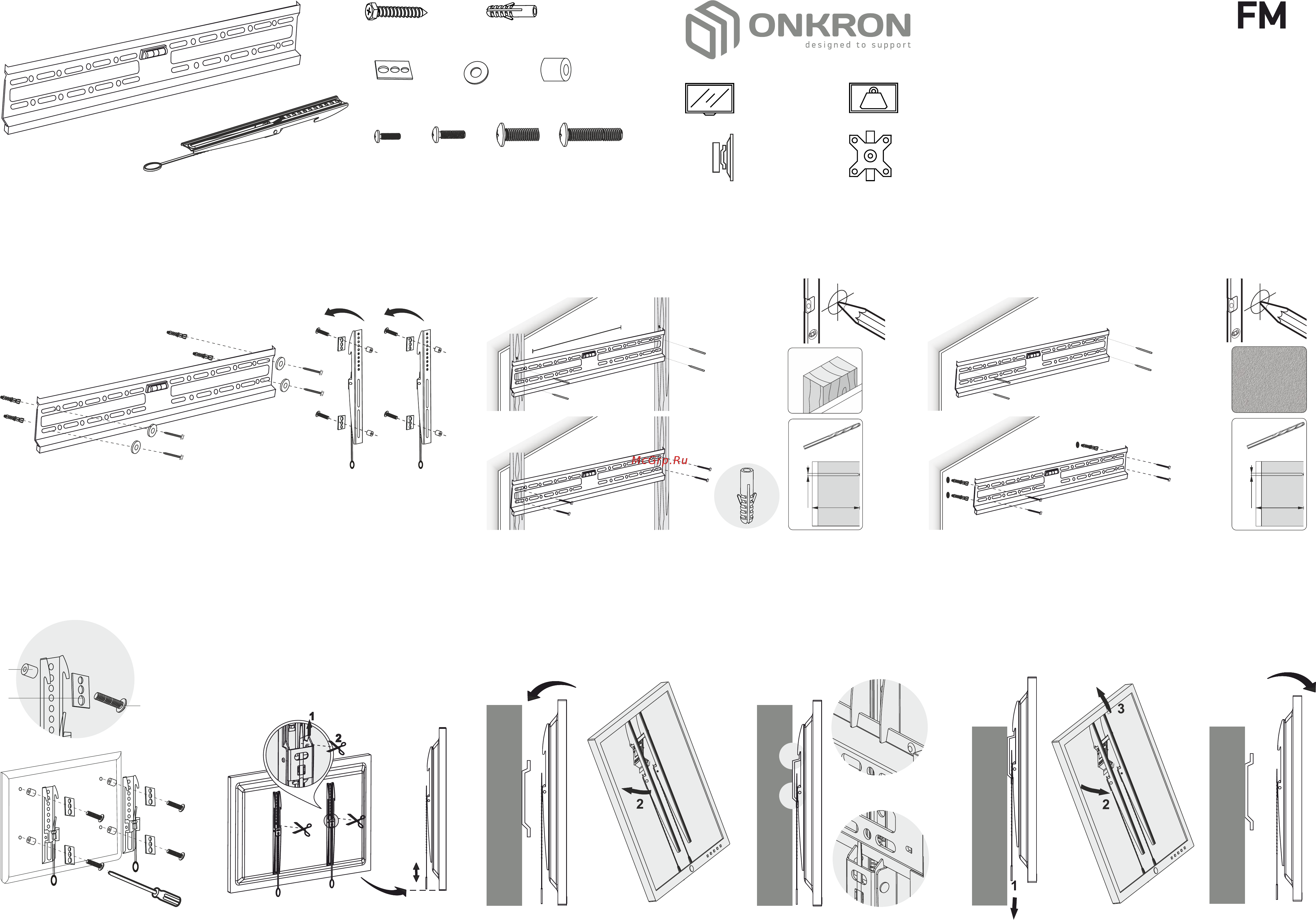

1. Structural drawing
Сборочный чертёж
2-1. Stud wall installation
2. Wall plate installation
Установка крепления на стену
Установка крепления на деревянную стену
2-2. Masonry Wall
Установка крепления на капитальную стену
D
G/E/F/M8x50
rail (x2)
C
wall
wall
4. Remove TV from the Wall plate
Демонтаж ТВ
4-1-2-3 Pull the straps and take the TV off
Потяните за фиксаторы и снимите ТВ
M8x50 (x4)
24
" (613 mm)
Screen size
40" - 70"
VESA
75 х 75,100 x 100, 200 x 100, 200 x 200,
200 x 300, 300 x 200, 300 x 300, 300 x 400,
400 x 300, 400 x 400, 600 х 400 mm
Max weight
50 kg
110 lbs
Wall distance
30 mm
1.1"
basic
3
