Инженерные системы зданий и сооружений: канализация
Водоотливные насосы / Насосы для загрязненной воды
12
Ama-Drainer N 301/302/303/358
UG1268025
D1
D2
R
A
B
E70
E30
P18
E60
E60/2
E60/3
P18
P13
P11
P10
Рис

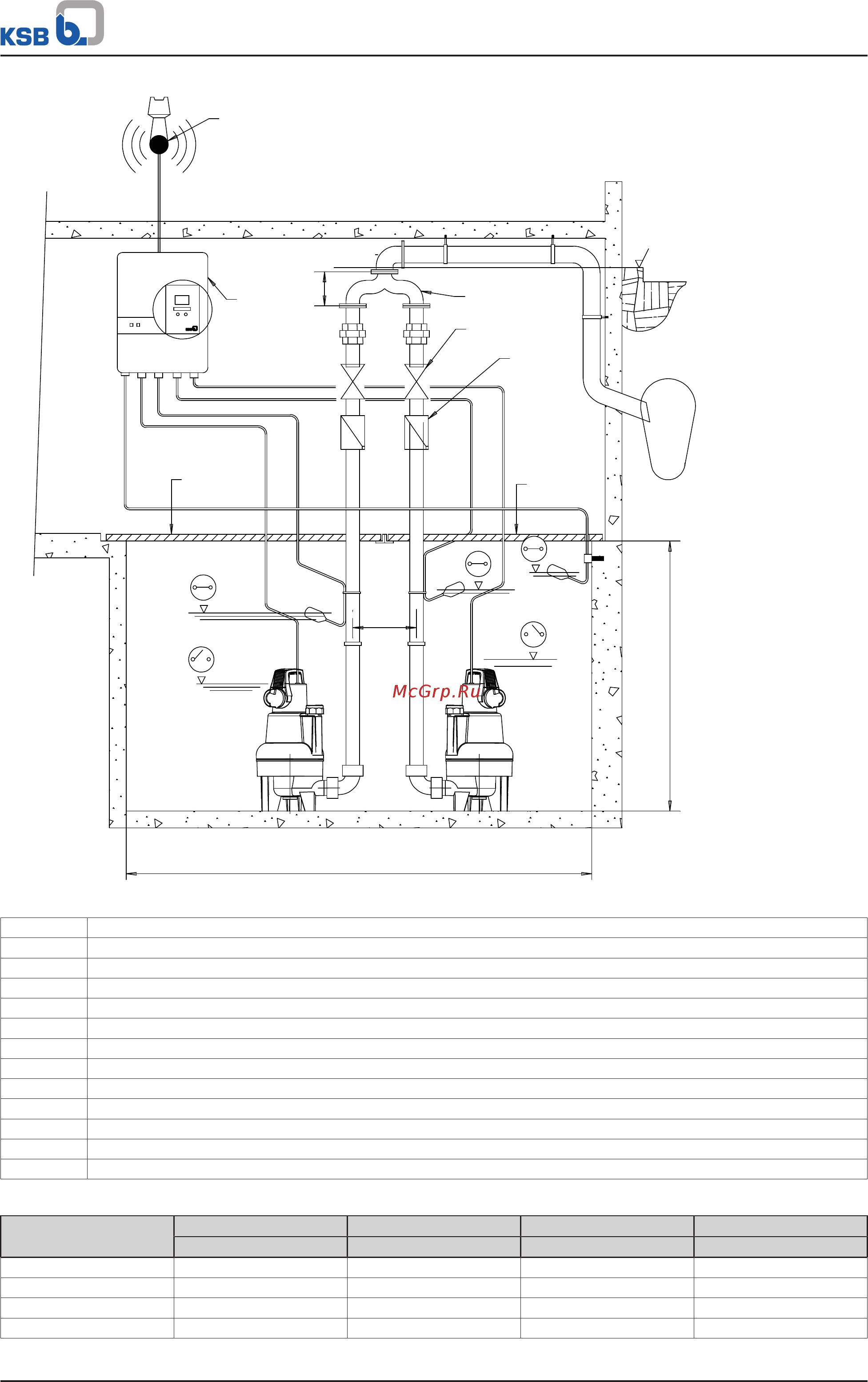

.7: Пример монтажа двухнасосной станции Ama-Drainer N358NE
1) Остаточный уровень воды
a) Автоматически
b) Вручную
P10 Обратный клапан (только Ama-Drainer N358)
P11 Задвижка
P13 Коллектор «штаны»
P18 Защитная крышка
E30 Коммутационный аппарат
E60 Поплавковый выключатель базовой нагрузки
E60/2 Поплавковый выключатель пиковой нагрузки
E60/3 Поплавковый выключатель тревожной сигнализации высокого уровня воды
E70 Сирена
R Уровень обратного подпора
Размеры двухнасосной станции
Типоразмер A B D1 D2
[мм] [мм] [мм] [мм]
301 275 320 1060 × 500 400
302 275 320 1060 × 500 500
303 275 320 1060 × 500 500
358 275 180 1060 × 500 550
