Описание
12 из 32
Ama-DrainerN 301/302/303/358
4 Описание
4.1 Общее описание
▪ Погружной электронасос для загрязненной воды
Насос для перекачивания фильтрационной воды, химически нейтральной, слабо
загрязненной сточной воды, морской воды
1)
и промывочной воды.
4.2 Условное обозначение
Пример: Ama-Drainer N 302 SE / NE / C
Таблица
3: Пояснения к условному обозначению
Обозначение Значение
Ama-Drainer N 302 Типоряд
S с поплавковым выключателем
N без поплавкового выключателя
E Версия двигателя, напр. E = двигатель однофазного
переменного тока
C Вариант для агрессивной воды

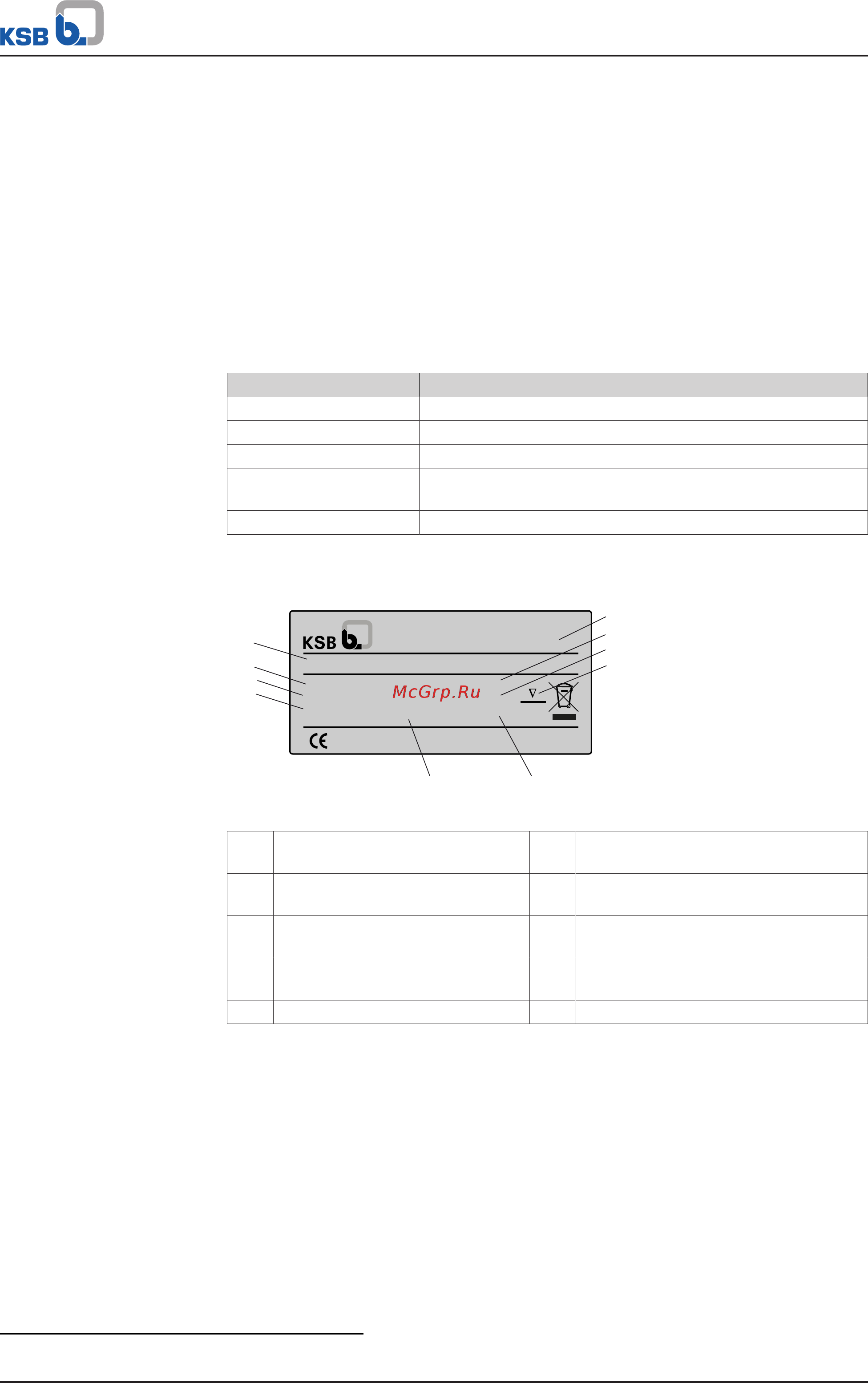

4.3 Заводская табличка
Ama®-Drainer N 301 SE
Hmax = 6.7 m
Classe F IP 68 T50 °C
2018
2019w01
39300070
MADE IN FRANCE
230 V~. 50 Hz 1.9 A 430 W
Qmax = 10 m
3
/h
2 m
KSB SAS
F-59 320 Sequedin
1
2
4
3
5
9
8
10
6
7
Рис
.1: Образец заводской таблички
1 типоряд, типоразмер 2 расчетное напряжение/расчетная
частота
3 максимальная высота подачи 4 Класс нагревостойкости изоляции
обмотки
5 Степень защиты 6 Максимальная температура рабочей
и окружающей среды
7 максимальная глубина
погружения
8 максимальная подача
9 Номинальная мощность 10 Серийный номер
1) Только исполнение C
