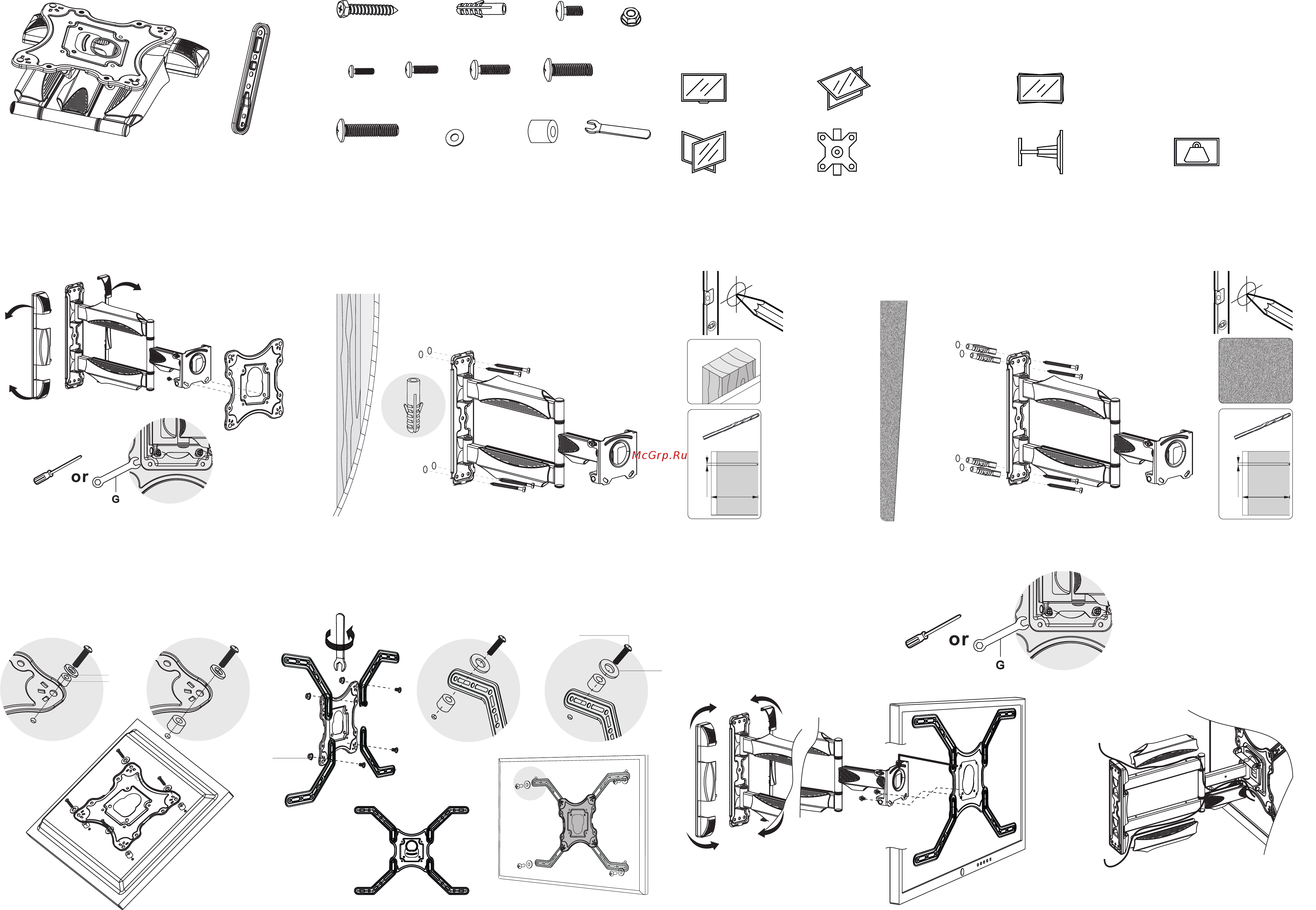

ONKRON M4L [2/2] Установка крепления на стену
![ONKRON M4L [2/2] Установка крепления на стену](/views2/1579020/page2/bg2.png)
M7x80 (x4)
H
concrete anchor 10х7х60 (x4)
I
M5x25 (x4)
B
M4x25 (x4)
A
3. VESA panel installation to the TV
Установка VESA панели к ТВ
4. Hung TV on the Wall plate
Навесьте ТВ на настенную площадку
Tighten the screw by using a wrench
screwdriver to secure the bracket
Затяните винт, используя ключ,
для фиксации кронштейна
1. Detach VESA plate
Отсоедините VESA панель
80 mm
(3.1")
(ø 4 mm)
X
2-1. Stud wall installation
2. Wall plate installation
Установка крепления на стену
Установка крепления на деревянную стену
2-2. Masonry Wall
Установка крепления на капитальную стену
80 mm
(3.1")
(ø 10 mm)
F+E
M8x25 (x4)
D
M6x25 (x4)
C
M8x50 (x4)
13x6.2х1.5 washer (x4)
E
wrench (x1)
G
wall mount (x1) VESA-adapter (x4)
spacer (x4)
F
M6x12 (x4)
M6 (x8)
3-1. VESA 100 x 100, 200 x 100, 200 x 200mm
3-2. VESA 300 x 300, 400 x 400, 600 х 400mm
OR
K+J
OR
E+F
А/B/C/M8x50
Tilt
-5° to +8°
Swivel
180°
Screen size
32" - 70"
VESA
100 x 100, 200 x 100,
200 x 200, 300 x 300,
400 x 400,
600 х 400 mm
Max weight
35 kg
77 lbs
Horizontal adjustment
-4° to +4°
Wall distance
55 - 500 mm
2.1"- 19.6"
M4L
A/B/CM8x50
5. Cable managment
system
Проложите провода
в кабель-канал
Содержание
- 5 to 8 1
- 500 mm 2 19 1
- Code uh9w878 1
- Facebook com standmounts 1
- If you have issues with your products please email us at sale onkron de for eu sale onkron us for us or call 494029996807 for eu 13159682278 for us and we help you as soon as we can 1
- Kg 77 lbs 1
- Max weight 1
- Si vous êtes satisfait de votre achat nous vous serions très reconnaissants de bien vouloir laisser une note de satisfaction ou un commentaire 1
- Speriamo che lei sia soddisfatto del suo acquisto se le fa piacere ci sarebbe di grande aiuto una volta ricevuto l oggetto un suo riscontro tramite feedback 1
- Standmounts 1
- Thank you for choosing us 1
- Wall distance 1
- We hope that you are happy with your purchase if you enjoy our product please leave your review 1
- Wir hoffen dass sie mit dem kauf zufrieden sind wenn ihnen unser produkt gefällt geben sie die rezension auf ab 1
- X 100 600 x 400 mm 1
- Если у вас возникли вопросы при сборке или установке пожалуйста свяжитесь с нами по телефону 78123092329 или напишите info onkron ru 1
- Мы надеемся что вы довольны приобретённым продуктом и он не вызвал проблем при сборке если вам понравился продукт то просим оставить нам свой отзыв 1
- Наклонно поворотный кронштейн для тв 1
- 1 stud wall installation 2
- 1 vesa 100 x 100 200 x 100 200 x 200mm 3 2 vesa 300 x 300 400 x 400 600 х 400mm 2
- Cable managment system 2
- Detach vesa plate 2
- Horizontal adjustment 2
- Hung tv on the wall plate 2
- Max weight 2
- Screen size 2
- Swivel 2
- Tighten the screw by using a wrench screwdriver to secure the bracket 2
- Vesa panel installation to the tv 2
- Wall distance 2
- Wall mount x1 vesa adapter x4 2
- Wall plate installation 2
- Ø 4 m 2
- Затяните винт используя ключ для фиксации кронштейна 2
- Навесьте тв на настенную площадку 2
- Отсоедините vesa панель 2
- Установка vesa панели к тв 2
- Установка крепления на деревянную стену 2 2 masonry wall 2
- Установка крепления на стену 2
