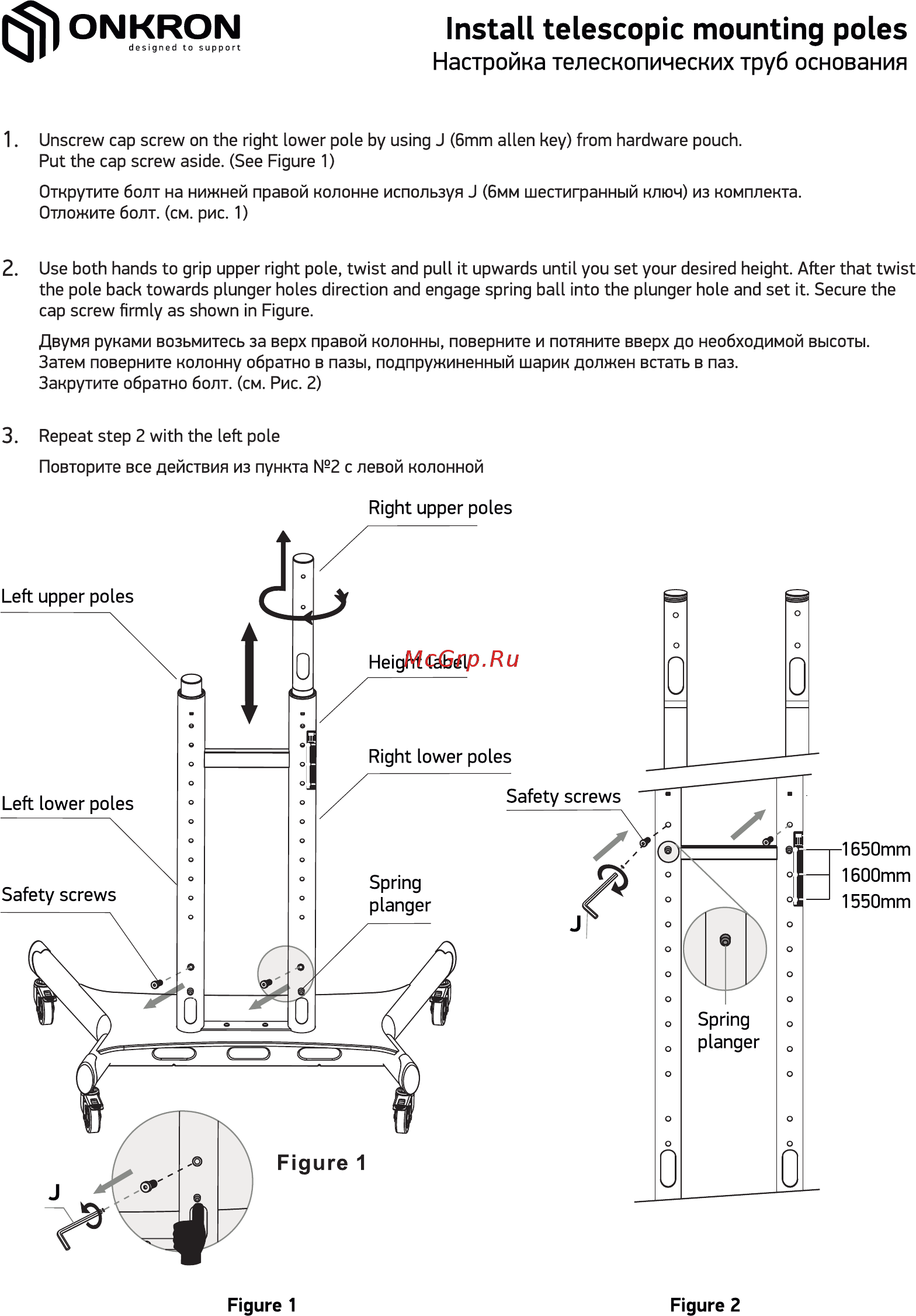

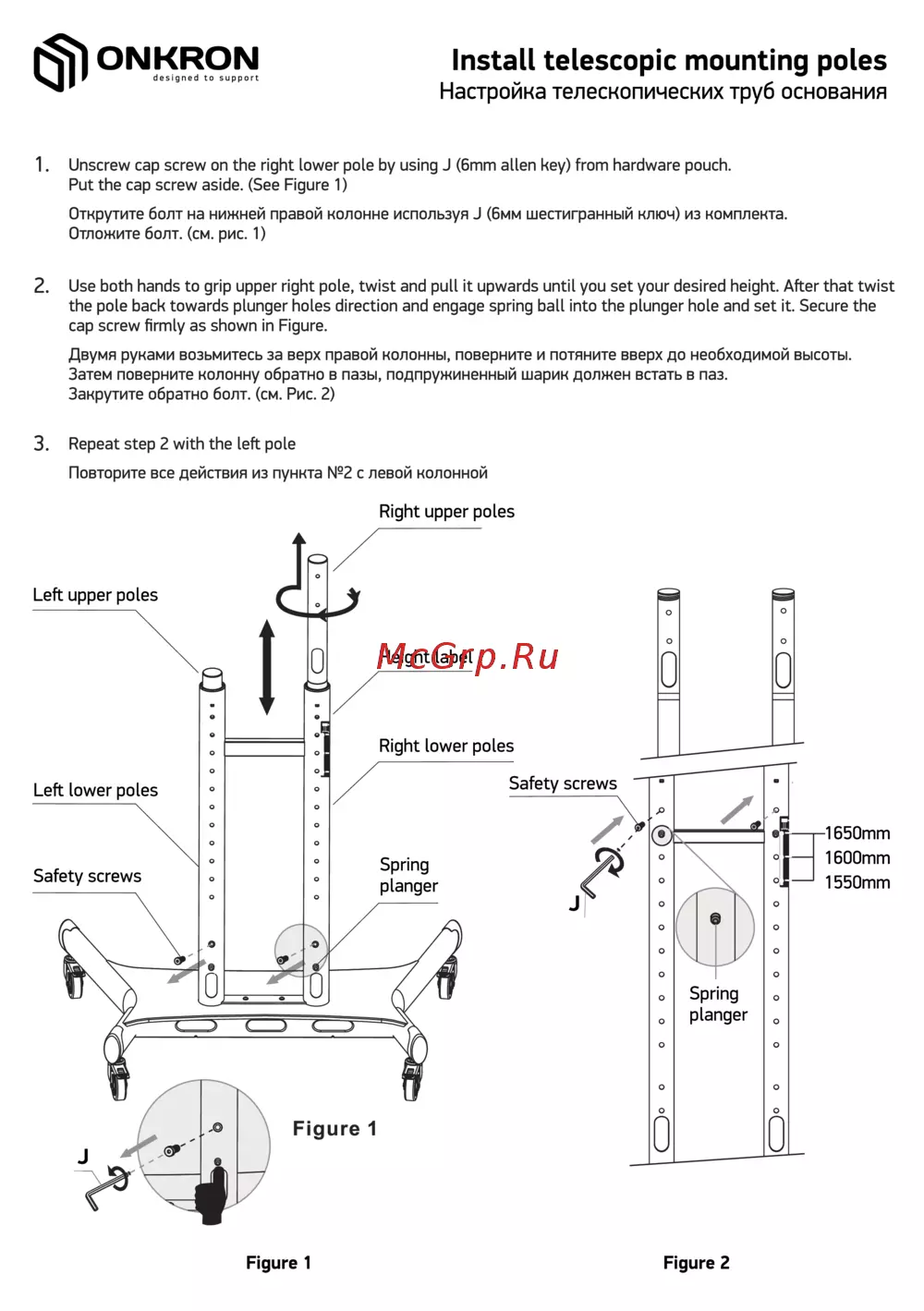

ONKRON Install telescopic mounting poles designed to support Настройка телескопических труб основания 1 Unscrew cap screw on the right lower pole by using J 6mm alien key from hardware pouch Put the cap screw aside See Figure 1 Открутите болт на нижней правой колонне используя J 6мм шестигранный ключ из комплекта Отложите болт см рис 1 2 Use both hands to grip upper right pole twist and pull it upwards until you set your desired height After that twist the pole back towards plunger holes direction and engage spring ball into the plunger hole and set it Secure the cap screw firmly as shown in Figure Двумя руками возьмитесь за верх правой колонны поверните и потяните вверх до необходимой высоты Затем поверните колонну обратно в пазы подпружиненный шарик должен встать в паз Закрутите обратно болт см Рис 2 3 Repeat step 2 with the left pole Повторите все действия из пункта 2 с левой колонной Figure 1 Figure 2
