Nec EA241WM BK/BK [9/20] Рисунок c

Русский

Русский-7

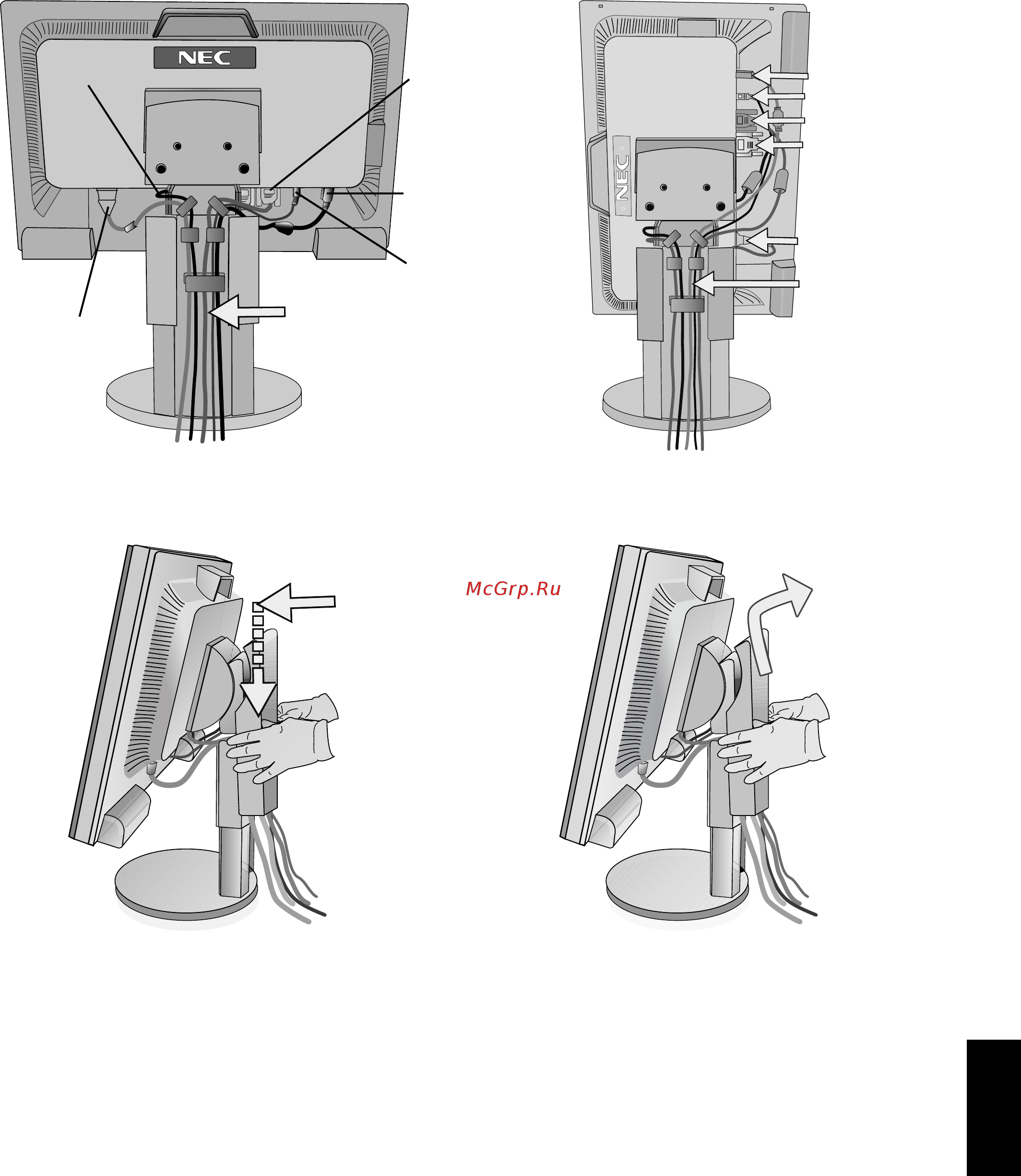

5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.

Закрепите кабель питания и кабели видеосигнала DVI в специальных кабельных держателях, как показано на

рисунках (Рисунок С.2/Рисунок C.3).

Поместите кабели D-Sub и USB в специальные кабельные каналы, как показано на рисунках (Рисунок С.2/

Рисунок C.3).

6. Убедитесь, что все кабели уложены правильно и не выступают из отсека (Рисунок С.2/Рисунок C.3).

При распределении кабелей проверьте подвижность монитора в наклонном, поднятом и опущенном положениях,

а также попробуйте повернуть экран.

7. Плотно прижмите кабели и установите крышку отсека распределения кабелей на подставке (Рисунок D.1).

Чтобы снять крышку кабельного отсека, поднимите ее, как показано на рисунке D.2.

Рисунок C.2

Кабель питания

Кабель USB

Аудиовход

Кабель DVI

Кабели не должны

выступать из отсека

Рисунок C.3

Рисунок D.1 Рисунок D.2

Кабель питания

Кабель DVI

Кабель D-SUB

Кабели не

должны

выступать из

отсека

Кабель D-SUB

Кабель USB

Сначала вставить верхнюю часть

Аудиовход
