KSB Rio-Eco N 25-60-130 [12/32] Функции сигнализации и индикации
![KSB Rio-Eco N 25-60-130 [12/32] Функции сигнализации и индикации](/views2/1579144/page12/bgc.png)
Описание насоса/насосного агрегата
Устройство и принцип работы
12
Функции сигнализации и индикации
▪ Обобщенное сообщение о неисправностях
(беспотенциальный переключающий контакт)
▪ Лампочка индикации неисправности, индикатор кода
ошибки
Интерфейсы
▪ Цифровой интерфейс серийного изготовления Modbus
RTU для подключения к ведущим через системную шину
RS485
Система управления сдвоенными насосами
▪ Главный/резервный режим с зависящей от времени
сменой насосов после 24 часов работы и автоматическим
переключением при неисправности
Устройство и принцип работы
1 2
4
5 6
3

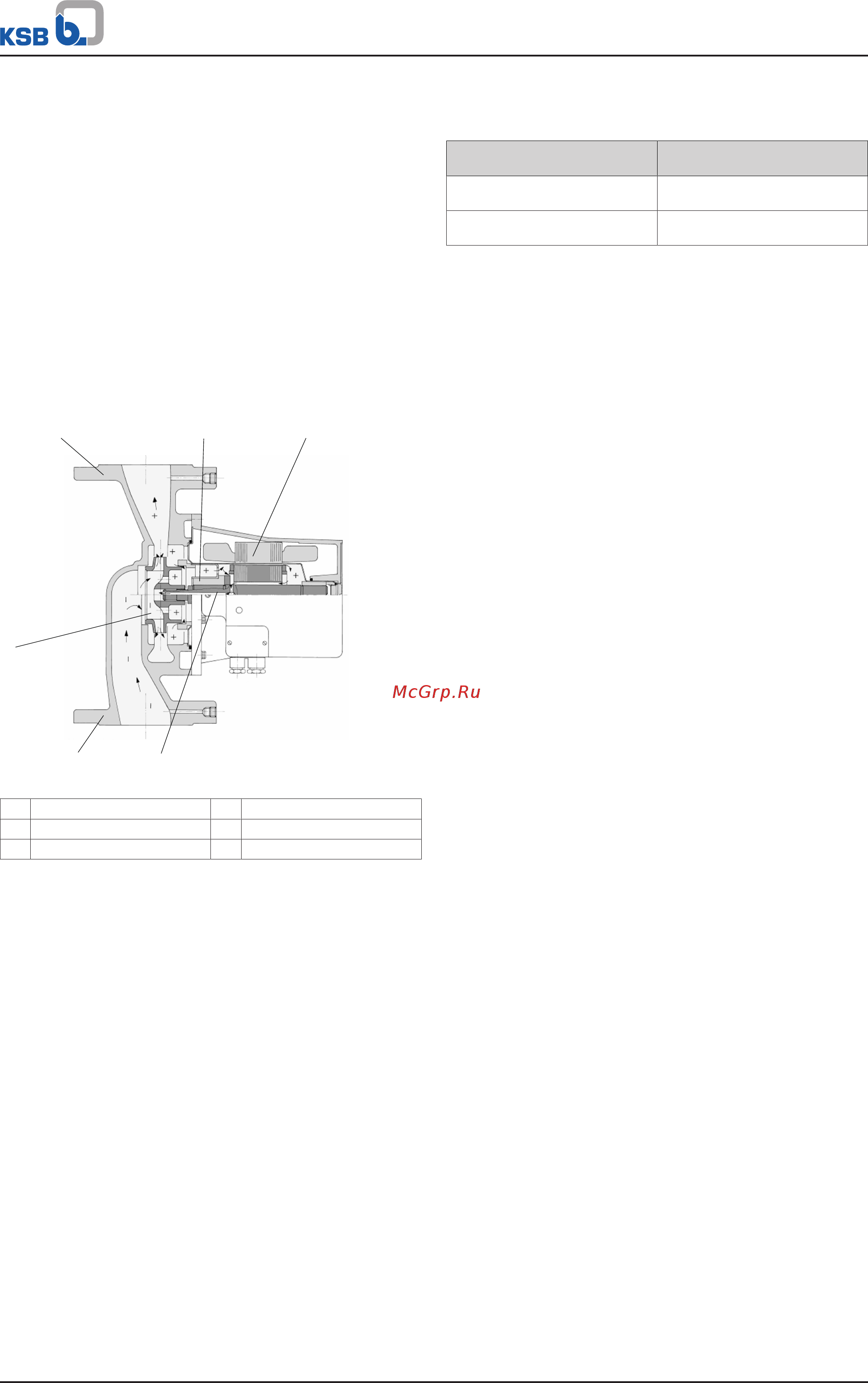

Рис
.2: Вид насоса в разрезе
1 Напорный патрубок 2 Подшипник скольжения
3 Двигатель 4 Рабочее колесо
5 Всасывающий патрубок 6 Вал двигателя
Исполнение
Насос выполнен с радиальным входом потока и
расположенным с другой стороны на одной линии
радиальным выходом. Рабочее колесо жестко соединено с
валом двигателя.
На корпусе двигателя установлена клеммная коробка.
Механическое уплотнение отсутствует, так как полностью
изолированный от обмотки статора вращающийся узел
смазывается и охлаждается перекачиваемой средой. Корпус
двигателя изготовлен из алюминия, внутренние
конструктивные элементы — в основном из
высококачественной стали. Новейшая система смазки,
высококачественные графитовые подшипники и прецизионная
балансировка рабочего колеса обеспечивают высокую
плавность хода и большой срок службы насосов.
Принцип работы
Перекачиваемая среда поступает в насос через всасывающий
патрубок (5) и ускоряется рабочим колесом (4), вращаемым
валом двигателя (6), в цилиндрический поток наружу. В
отводе корпуса насоса кинетическая энергия перекачиваемой
среды преобразуется в энергию давления, а перекачиваемая
среда направляется в напорный патрубок (1), через который
она выходит из насоса. Вал опирается на подшипники
скольжения (2), закрепленные в двигателе (3).
Ожидаемые шумовые характеристики
Ожидаемые шумовые характеристики [дБ(А)]
Уровень звукового
давления
Rio-Eco (Therm) N, от 25-100
до 40-140
макс. 35
Rio-Eco (Therm) N, от 50-70 до
80-120
макс. 50
Комплект поставки
В зависимости от конструкции в комплект поставки входят
следующие компоненты:
▪ Насосный агрегат
▪ Руководство по монтажу и эксплуатации
▪ Уплотнения
Габаритные размеры и масса
Данные по размерам и массам см. в описании серии насоса.
