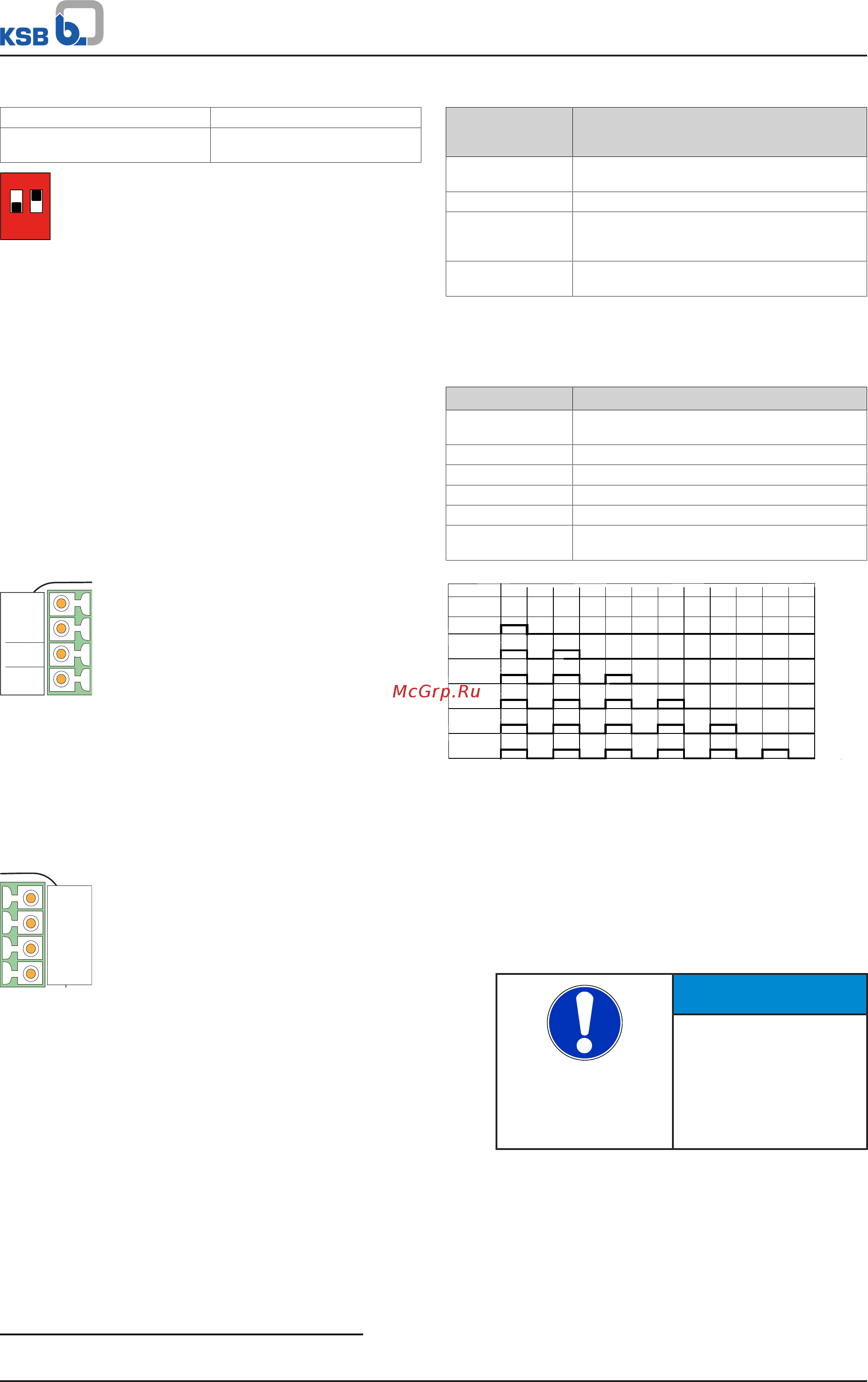

![KSB Rio-Eco N 40-120 [20/32] Указание](/views2/1579144/page20/bg14.png)
Ввод в эксплуатацию/вывод из эксплуатации
Выключение
20
Режим работы
Двухнасосный режим работы
ДИП-переключатель 2 = ВКЛ. Сдвоенный насос
ДИП-переключатель 2 =
ВЫКЛ.
Отдельный насос
2
1
ON
OFF
Рис
.12: ДИП-переключатель (на примере двухнасосного
режима работы и встроенной в насос системы регулирования)
Два отдельных насоса одинаковой производительности могут
по отдельности задействоваться и управляться системой
автоматизации через Modbus. При этом система
автоматизации отдельно регулирует режим работы и рабочее
состояние каждого из насосов.
Для этого оба насоса должны быть подключены к системе
автоматизации с помощью поставляемого по запросу
соединительного Modbus-кабеля (см. принадлежности).
Внешний пуск/останов
Пуск/останов насоса производится в зависимости от
подаваемого беспотенциального внешнего сигнала.
Внешний сигнал подается на встроенную в насос клеммную
пару RUN по проводам. Насос выключается, если
подключенный кабель отсоединяется от клемм, и красный
светодиодный индикатор мигает (⇨Страница27) .
RUN
0V IN
Рис
.13: Клеммная пара RUN
Аварийные сигналы
Встроенное в насос реле с беспотенциальными размыкающим
и замыкающим контактами переключается только в случае
неисправности модуля регулирования (⇨Страница27) .
Сигнал передается на клеммную пару NO/NC/COM по
проводам.
NO
NC
COM
RELAY
Рис
.14: Клеммная пара NO/NC/COM
Квитирование аварийного сигнала
1. Обесточить насос.
2. Заново подключить насос к сети питания.
Индикация
Два светодиодных индикатора на модуле регулирования
насоса указывают на его рабочее состояние.
Описание сигналов светодиодных индикаторов
Сигнал
светодиодного
индикатора
Рабочее состояние насоса
Отсутствие
сигналов
Насос выключен и отсоединен от сети
питания
Зеленый Насос включен, исправная работа
Красный
(постоянное
свечение)
Неисправность электроники
Красный
(мигание)
Неисправность функции пуска/останова
Разная частота мигания красного светодиодного индикатора
указывает на разные неисправности. Код неисправности
повторяется с интервалом примерно в одну минуту.
Индикация кодов неисправностей
Частота мигания
Причина неисправности
1)
1 - пауза - 1 Слишком высокая температура
электроники
2 - пауза - 2 Слишком высокая температура двигателя
3 - пауза - 3 Перегрузка двигателя
4 - пауза - 4 Перегрузка насоса
5 - пауза - 5 Внутренняя ошибка блока управления
6 - пауза - 6 Повышенное/пониженное напряжение в
сети питания
Кол-во
миганий
2
3
4
5
6
1
1 2 3 4 5 6
1 2 3 4 5
1 2 3 4
1 2 3
1 2
1
150 150 150 150 150 150 150 150 150 150 150 150 Длительность в мс
Общая длительность 2100 мс
Рис
.15: Длительность сигналов и частота мигания
Устранение неисправностей (⇨Страница25)
Выключение
ü Запорный клапан во всасывающей линии остается
открытым.
1. Закрыть запорную арматуру в напорном трубопроводе.
2. Выключить двигатель и проследить за плавностью
выбега.
УКАЗАНИЕ
Если в напорной линии
смонтирован обратный
клапан, запорный орган
может оставаться
открытым при
соблюдении условий и
предписаний для
установки.
При длительных простоях:
1. Закрыть запорную арматуру во всасывающем
трубопроводе.
1) Независимо от наличия/отсутствия сообщений о неисправностях предпринимается попытка пустить насос
