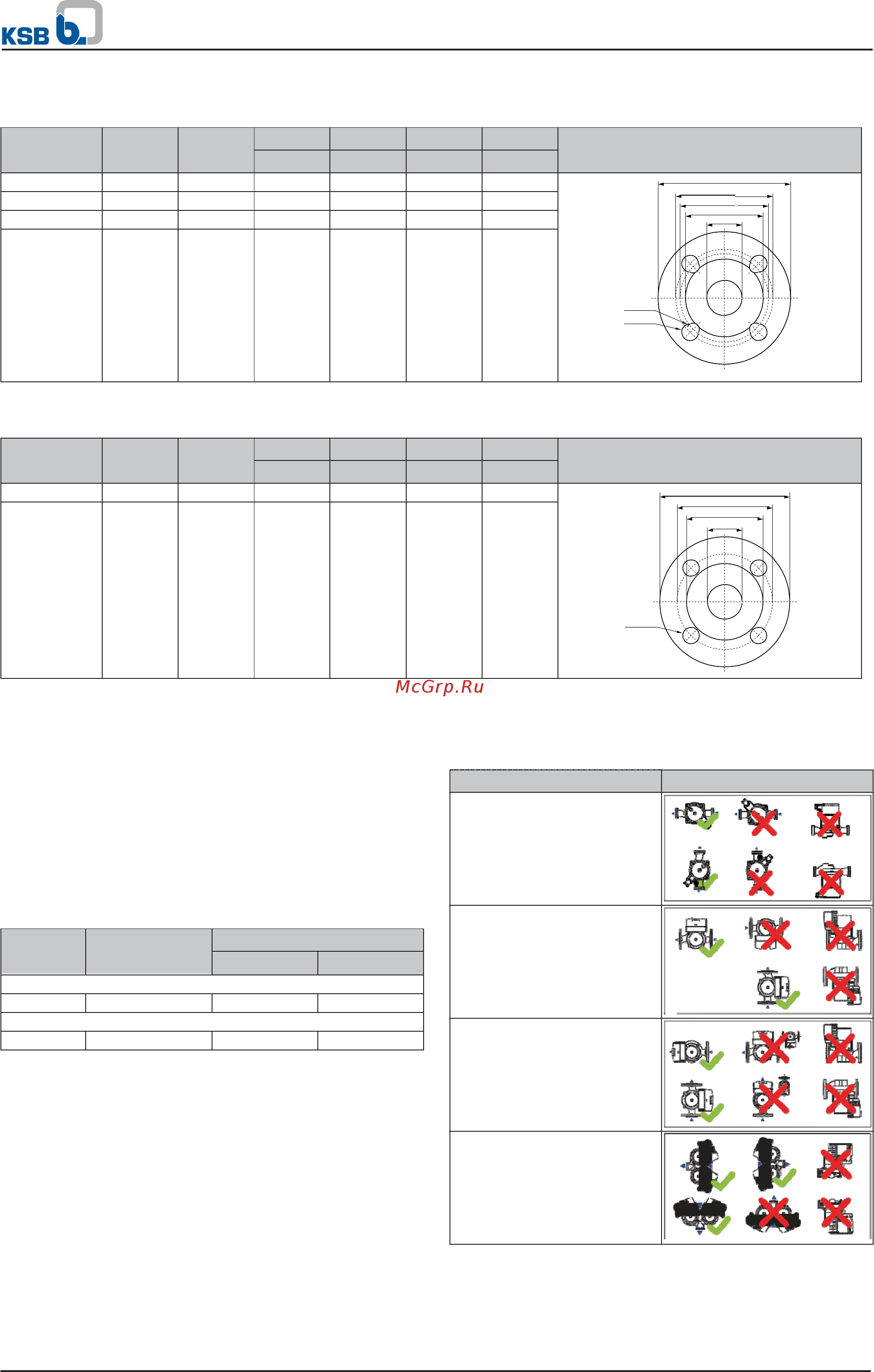

Rio-Eco N / Rio-Eco Z N
19
Инженерные системы зданий и сооружений: обогрев
Циркуляционные насосы с регулируемой частотой вращения
Мин. Длина болта Резьба
Момент
затяжки
DN 32/DN 40 DN 50/DN 65
PN 6 Фланцевое присоединение
M12 40 Нм 55 60
PN 10 Фланцевое присоединение
M16 95 Нм 60 65
Размеры фланца:
Размеры [мм]
PN 6 PN 10 PN 6 PN 10
Переходной
фланец
ØD Ød
ØkL1 ØkL2 n x dL1 n x dL2
Габаритный чертеж
DN 32 140 76 90 100 4 x Ø14 4 x Ø19
DN 40 150 84 100 110 4 x Ø14 4 x Ø19
DN 50 165 99 110 125 4 x Ø14 4 x Ø19
DN 65 185 118 130 145 4 x Ø14 4 x Ø19
Ø D
Ø k L
2
Ø k
L
1
Ø d
DN
n x Ø d
1
n x Ø d
2
Размеры [мм]
PN 6 PN 10 PN 6 PN 10
Фланец
ØD Ød
Øk Øk n x d2 n x d2
Габаритный чертеж
DN 80 200 132 150 - 4 x Ø14 -
DN 80 200 132 - 160 - 8 x Ø19
Ø D
Ø k
Ø d
DN
n x Ø d
L
Информация по фланцам
Фланцевые насосы, оснащенные переходным фланцем (с
отверстиями под болты со шлицованной головкой) могут
быть присоединены к контрфланцам PN 6 и PN 16 в
соответствии с DIN или DIN EN с номинальным диаметром
не более DN
65. Переходные фланцы этого типа нельзя совмещать с
другими переходными фланцами. Для фланцевых
соединений использовать болты класса 4.6 и выше. Между
головками болтов/гайками и
переходными фланцами
необходимо установить шайбы.
Рекомендуемые длины болтов, мм
Примечания по установке
Допустимые положения при установке
Типоразмеры насосов
Rio-Eco N 15-40, 15-60, 25-40,
25-60, 30-40, 30-60
Rio-Eco N 25-100, 30-100,
30-120 32-120, 40-100, 40-120,
50-70, 50-90
Rio-Eco N 40-140, 50-140,
65-90, 65-120, 80-120
Rio-Eco Z N
