▪ Технологическое исполнение
▪
одноступенчатый
▪ удовлетворяет техническим требованиям согласно ISO 5199
Корпус насоса
▪ Односпиральный/двухспиральный, в зависимости от размеров
▪ спиральный корпус с радиальной сеткой
▪ Спиральный корпус с неотъёмными лапами насоса
▪ Опорные лапы насоса в центре оси
▪ Спиральный корпус (в некоторых моделях со щелевым кольцом) и крышка
корпуса
Форма рабочего колеса
▪ закрытое радиальное колесо с изогнутыми лопатками
Уплотнение вала
УКАЗАНИЕ
Отклонение от заданной системы уплотнения и использование уплотнений других
типов допускается только в исключительных случаях только после согласования с
производителем.
Подшипниковый узел
подшипник со стороны двигателя:
▪
Фиксированный подшипник
▪ при усиленном подшипниковом узле: парный радиально-упорный подшипник
▪ Осевой люфт ротора ограничен максимально до 0,5 мм
▪ Масляная смазка
подшипник со стороны насоса:
▪ плавающий подшипник
▪ Роликоподшипник с цилиндрическими роликами
▪ нагружается только в радиальном направлении
▪ Масляная смазка
Пример: P06as/atk
Таблица 6: Обозначение корпуса подшипника
Наименование Расшифровка
P Процессный корпус подшипников
04 Идентификация типоразмера (относится к размерам камеры
уплотнения и конца вала)
a усиленный (следующий размер подшипника)
s парный радиально-упорный шарикоподшипник (со стороны
двигателя)
t парный радиально-упорный с расположением по схеме
"тандем"/"О" (со стороны двигателя)
k подшипниковый узел с охлаждением
Данные о соответствующем исполнении корпуса подшипников указываются в
техпаспорте.

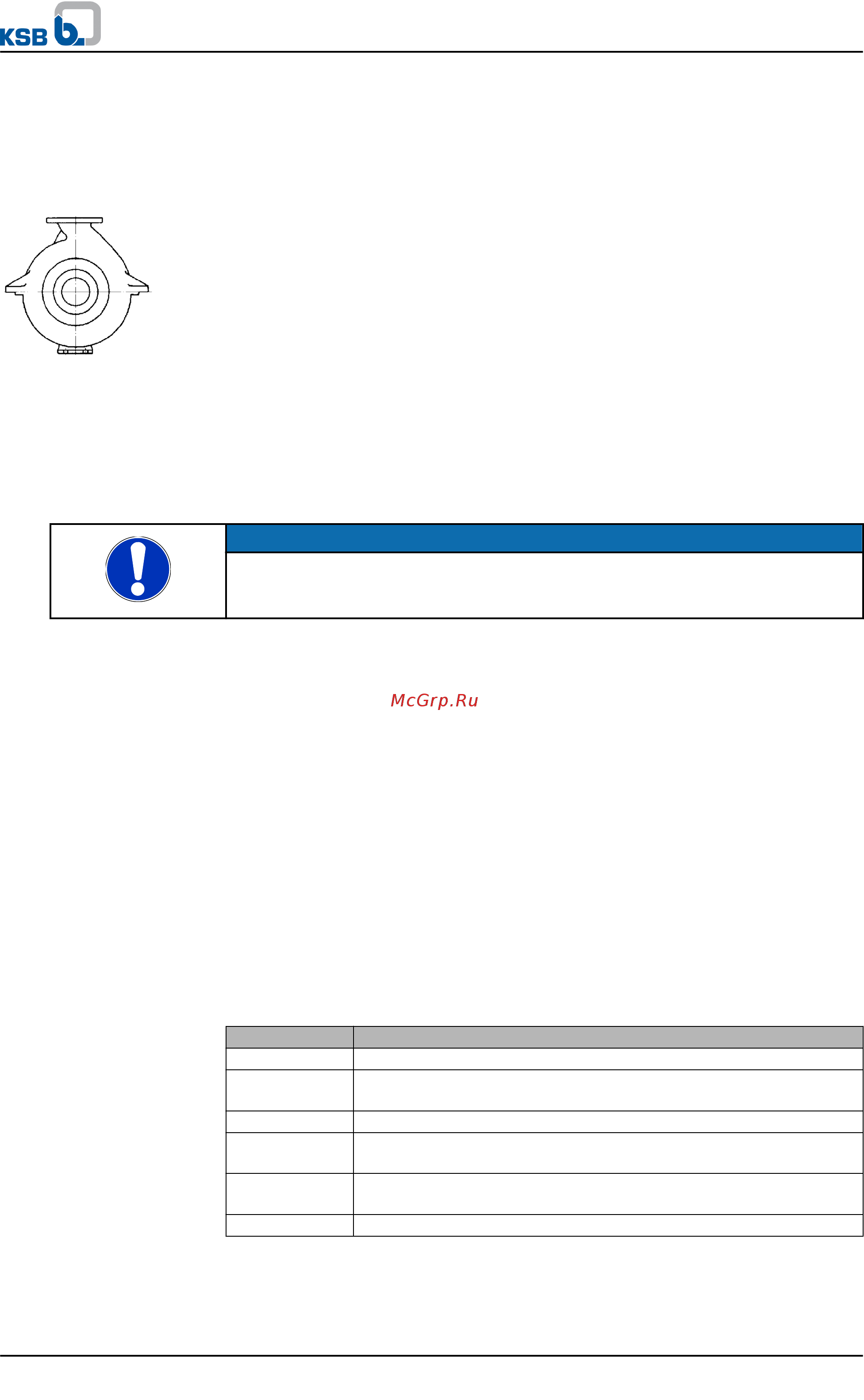

Рисунок 5: Опорные лапы
насоса в центре оси
Описание конструкции
Обозначение корпуса
подшипника
4 Описание насоса/насосного агрегата
HPH
17 из 76
