RU-17

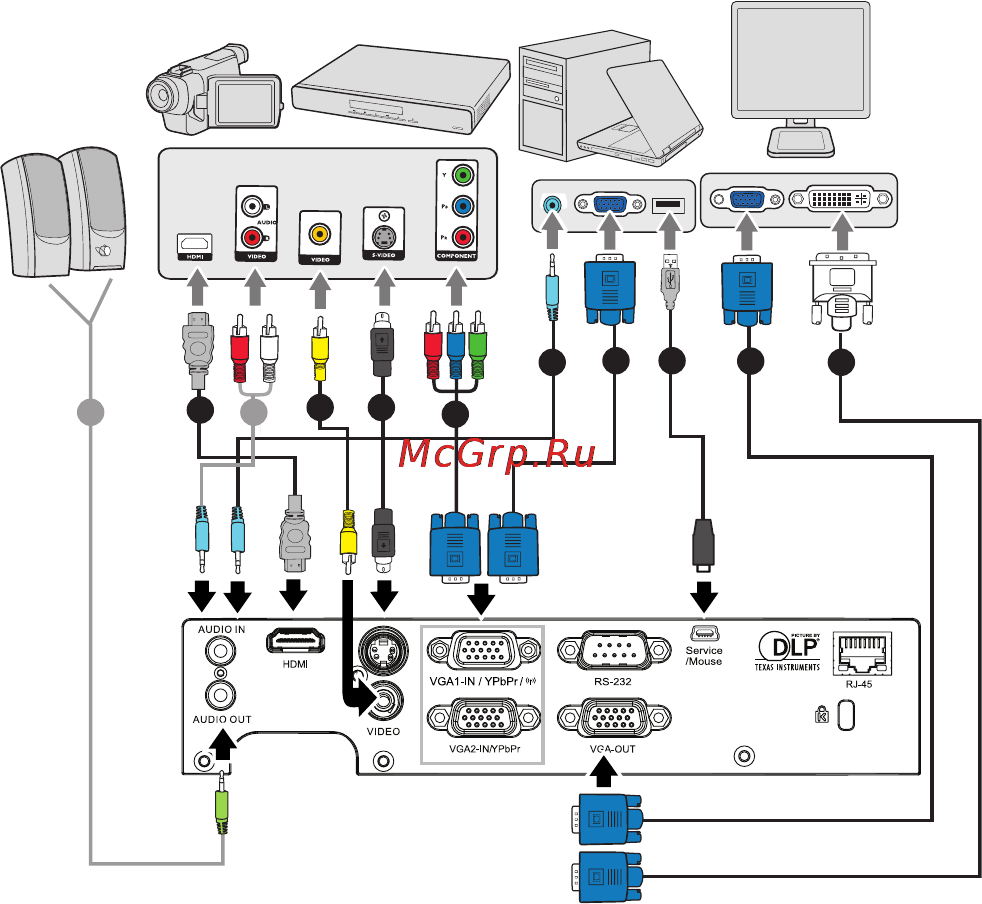

Подключение
При подключении источника сигнала к проектору убедитесь в
следующем.
1. Выключите все оборудование перед выполнением любых
подключений.
2. Используйте надлежащие кабели для каждого источника.
3. Убедитесь, что кабели подключены надежно.
1. ............................................................................................*Аудиокабель
2. ........................................................................................... *Кабель HDMI
3. .................................................................... *Композитный видеокабель
4. ........................................................................................*Кабель S-Video
5. ...................................................... *Кабель VGA (D-Sub) – HDTV (RCA)
6. ................................................................... Кабель VGA (D-Sub - D-Sub)
7. .............................................................................................*Кабель USB
8. ............................................................................... *Кабель VGA – DVI-A
Примечание
Изделия, поставляемые в разные страны, могут отличаться по конструктивному
исполнению, в их комплектации могут входить различные наборы принадлежностей.
(*) Дополнительные принадлежности
2
3 4
1
6 7
6
8
1 1
5
