57
Русский
Приложения

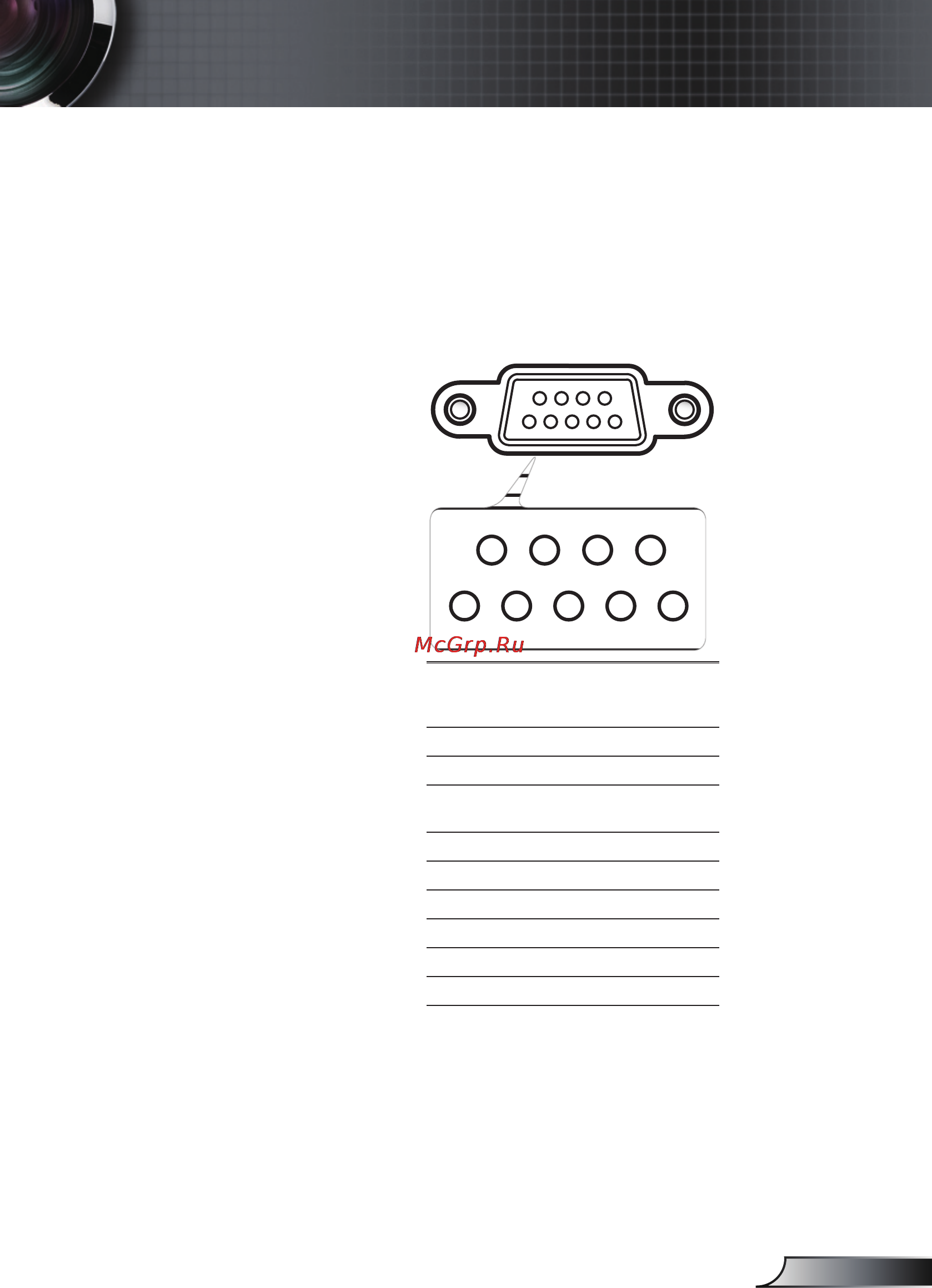

Назначение контактов RS232
Контакт
№
Назначение
(со стороны
проектора)
1 Нет
2 RXD (Прием данных)
3
T X D ( П е р е д а ч а
данных)
4 Нет
5 GND (Заземление)
6 Нет
7 Нет
8 Нет
9 Нет
12345
6789
Протокол RS232 - переченькоманд
и функций
