RU-10

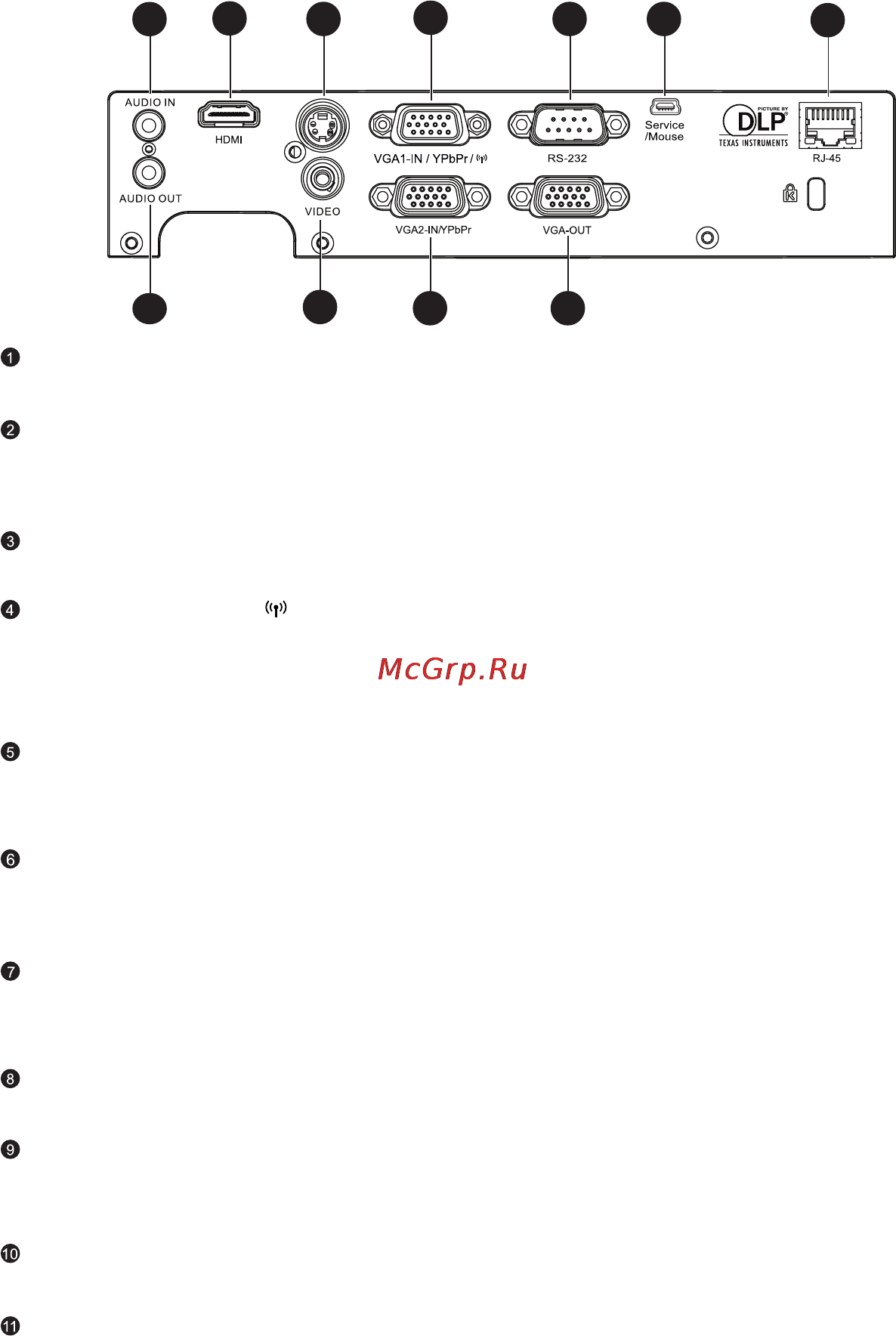

Порты подключения
Аудиовход
Этот разъем служит для подключения видеооборудования или компьютера.
HDMI (интерфейсом HDMI оснащены только некоторые модели)
Этот разъем служит для подключения выхода HDMI
видеооборудования.
S-VIDEO
Этот разъем служит для подключения видеокабеля S-Video.
VGA1-IN/YPbPr/
Этот разъем служит для подключения кабеля источника сигнала
(аналоговый RGB или компонентный).
Поддержка беспроводного адаптера через внутреннее питание VGA 1.
RS-232
При управлении проектором с компьютера подключите этот разъем к
последовательному порту компьютера RS-232C.
Service/Mouse
Этот разъем предназначен для обновления микропрограммы и
поддержки функции мыши.
RJ-45
Для отображения по локальной сети или для управления по сети и веб-
сервера.
VGA OUT
Этот разъем служит для подключения компьютерного монитора.
VGA2-IN/YPbPr
Этот разъем служит для подключения кабеля
источника сигнала
(аналоговый RGB или компонентный).
Видео
Этот разъем служит для подключения композитного видеокабеля.
Аудиовыход
Этот разъем служит для подключения динамиков.
1
2
3 5
4
6
9 8
11
7
10
