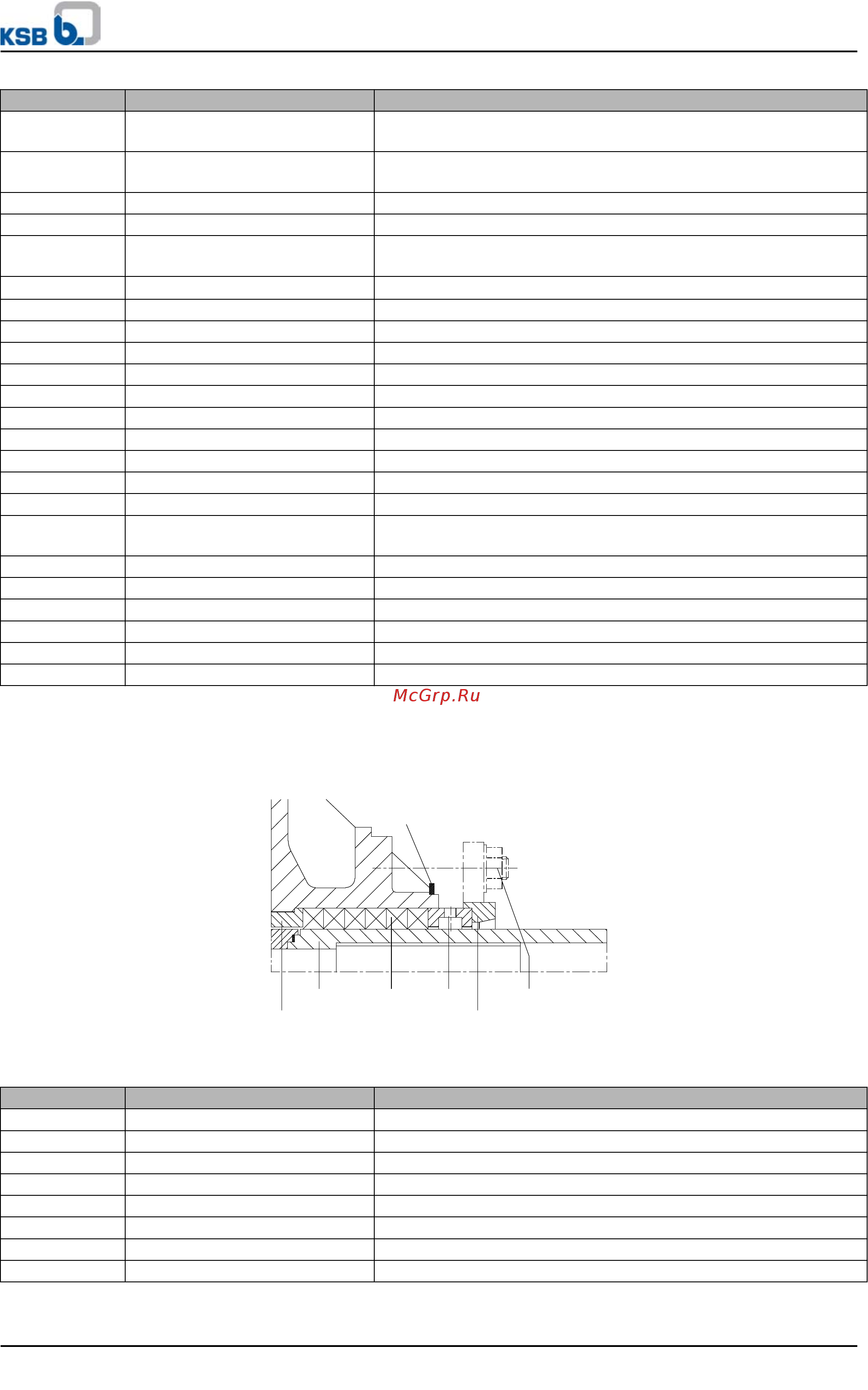

KSB HPK-S 40-315 [66/72] Исполнение набивки
![KSB HPK-SX 50-315 [66/72] Исполнение набивки](/views2/1579308/page66/bg42.png)
Номер детали Наименование Комплект поставки
344 Поддон корпуса подшипника со шпилькой 902.04, винтом с шестигранной головкой 901.31,
шестигранной гайкой 920.04
360 Крышка подшипника с плоским уплотнением 400.01/.02, винтом с внутренним
шестигранником 914.01/.02
400 Плоское уплотнение
411 Уплотнительное кольцо
421 Кольцо радиального уплотнения
вала
502.01
19)
Щелевое кольцо с цилиндрическим штифтом 561.01
507.01 Разбрызгивающее кольцо
524.01 Защитная втулка вала с уплотнительным кольцом 411.32
550 Шайба
561 Просечной штифт
638 Регулятор уровня масла
672 Деаэрация
680 Кожух
901 Винт с шестигр. головкой
902 Резьбовая шпилька
903 Резьбовая пробка
914 Винт с внутренним
шестигранником
920 Гайка
922 Гайка рабочего колеса с уплотнительным кольцом 411.31
930 Фиксатор
931 Стопорная пластина
932 Стопорное кольцо
940 Призматическая шпонка
9.2 Исполнение набивки
463.01
456.01
524.01 461.01 454.01
452.01
902.02
920.02
550.01
Рисунок 20: Исполнение набивки HPK-E/EX/EY/S/SX/SY
Номер детали Наименование Комплект поставки
452 Нажимная втулка сальника
454 Сальниковое кольцо
461 Сальниковая набивка
463 Каплеотвод
524 Защитная втулка вала
550 Шайба
902 Резьбовая шпилька
920 Гайка
9 Сопутствующая документация
66 из 72
HPK-E/EX/EY/E4/S/SX/SY
