69
Русский
Приложения
Обратитевнима
ние:поврежден
ие,вызванноене
правильнойуста
новкой,приводи
т каннулирова-
ниюгарантии.

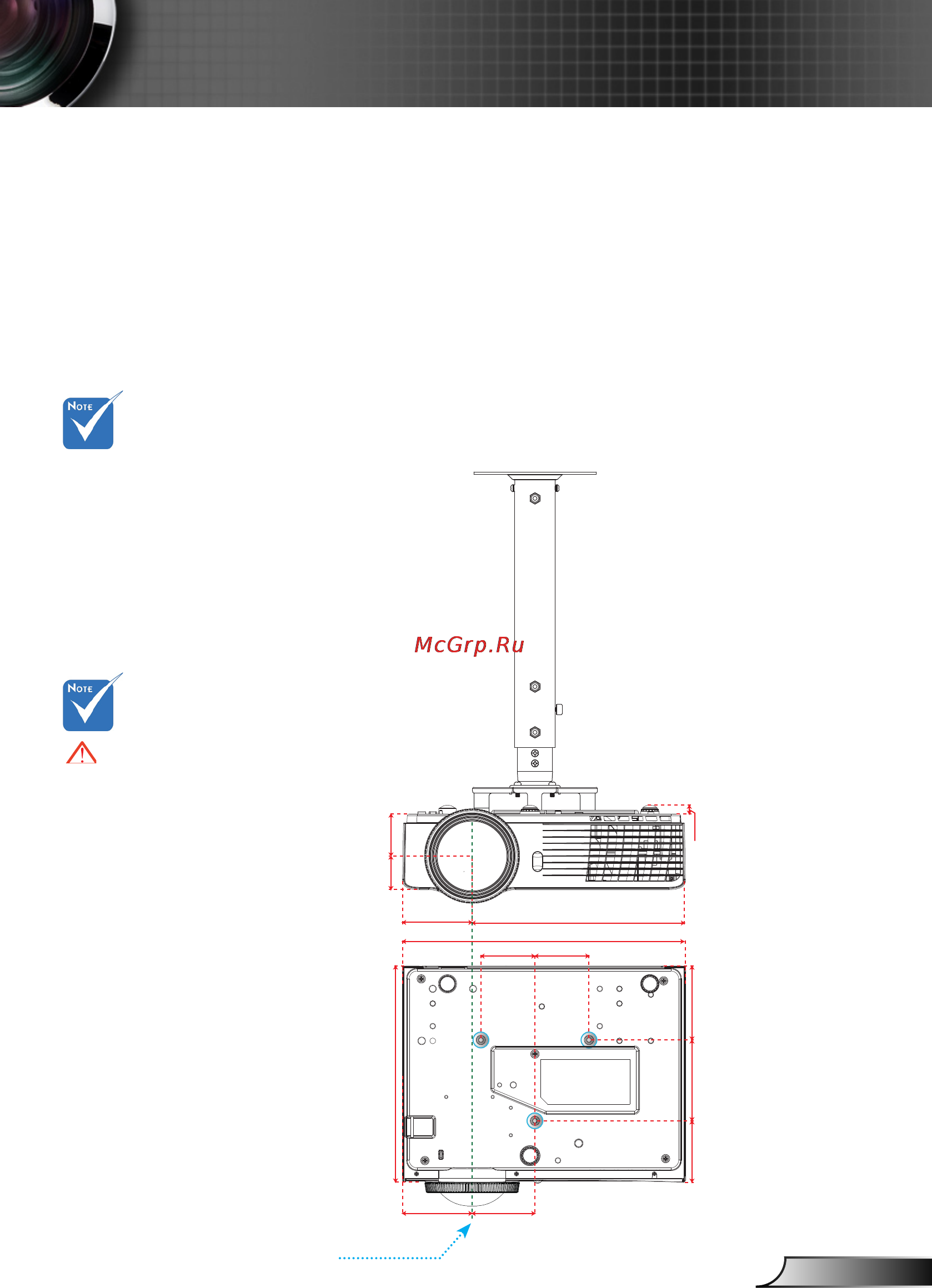

Потолочный монтаж
1. Используйте потолочное крепление компанииOptoma,
чтобы избежать повреждений проектора.
2. Если используется крепление
стороннегопроизводителя, убедитесь, что винты
для крепленияпроектора отвечают следующим
требованиям:
Тип винта: M4*3
Максимальная длина шурупа: 11мм
Минимальная длина шурупа: 8 мм
Предупреждение:
1. В случаеприобре
тенияпотолочног
окрепления стор
оннегопроизводи
теля,убедитесь в
том,что выбраны
винтыправильного
размера.Размер
винтовможет
менятьсяв
зависимости
оттолщины
монтажнойпластины.
2. Оставьте зазор
неменее 10 см
междупотолком
и нижнейчастью
проектора.
3. Избегайте
установкипроектора
околоисточников
тепла.
82.30
75.23
55.00
55.00
62.56
64.00
70.80
288.00
220.09
42.77
34.23
70.80
216.20
9.00
измерения: мм
Единица
