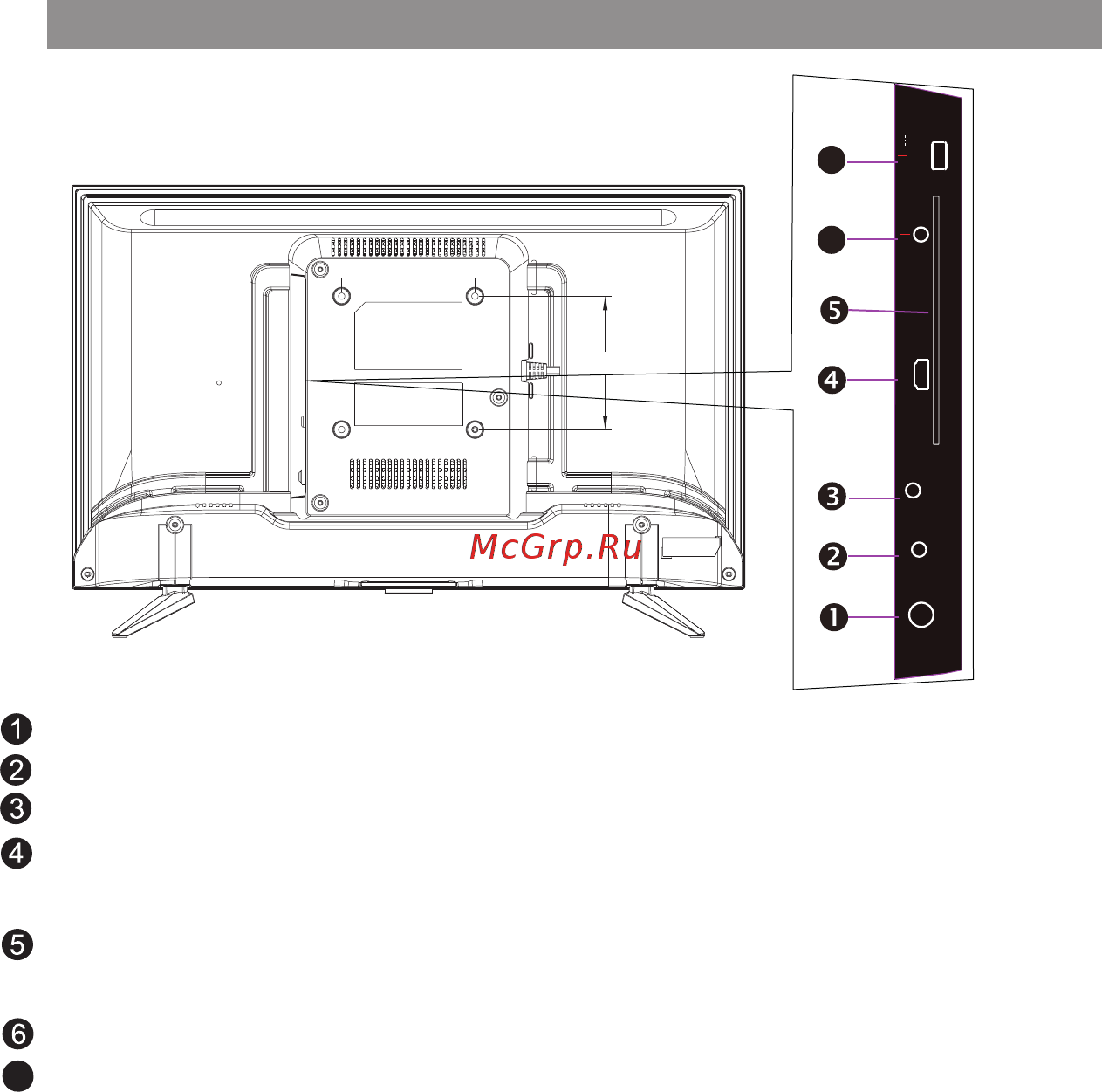

Общий вид устройства

Разъемы подключения

Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция

и характеристики могут быть изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

Функции, доступные через данное подключение, зависят от Вашего оператора.

Все подключения модуля выполнять только на выключенном устройстве.

ANTENNA IN (вход) Разъем подключения к антенне или кабельному ТВ.

Разъем подключения видео и звука от HDMI стройств и вывод звука на HDMI устройства.

Все подключения кабеля HDMI необходимо выполнять на выключенных устройствах.

HDMI (ARC) (вход\ выход звука)

SPDIF (выход) разъем вывода цифрового звука.

COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.

USB 2.0

(вход) подключение совместимых USB устройств ( выход тока не более 500mA).

HEAD PHONE

(выход) Разъем подключения наушников.

Вход видео и звука композитного сигнала (подключение через адаптер*). AV IN

* Внимание! Адаптеры подключения изображения или звука режима AV могут отсутствовать в

комплектации телевизора и приобретаются отдельно.
