Optoma DH1015 [12/57] Подключение к источникам видеосигнала
![Optoma DH1015 [12/57] Подключение к источникам видеосигнала](/views2/1058049/page12/bgc.png)
12
Установка
12V OUTHDMI 2HDMI 1
IR
L-AUDIO IN-R
VGA / SCART / YPbPrVGA OUT
AUDIO OUTAUDIO IN
RS-232
VIDEOS-VIDEOYPbPrUSB
E62405SP
R
5
1
2
3
6
4
Комплект
принадлежностей
может изменяться в
зависимости от региона
вследствие различий в
эксплуатации прибора в
отдельных странах.
1.............. Компонентный кабель типа RCA для YPbPr (приобретается дополнительно)
2........................... Кабель композитного видеосигнала (приобретается дополнительно)
3............................... Переходник SCART RGB/S�Video (приобретается дополнительно)
4................................................................. Кабель HDMI (приобретается дополнительно)
5.......................................................................................................................Шнур питания
6............................................................. Кабель S�Video (приобретается дополнительно)
Note
Note

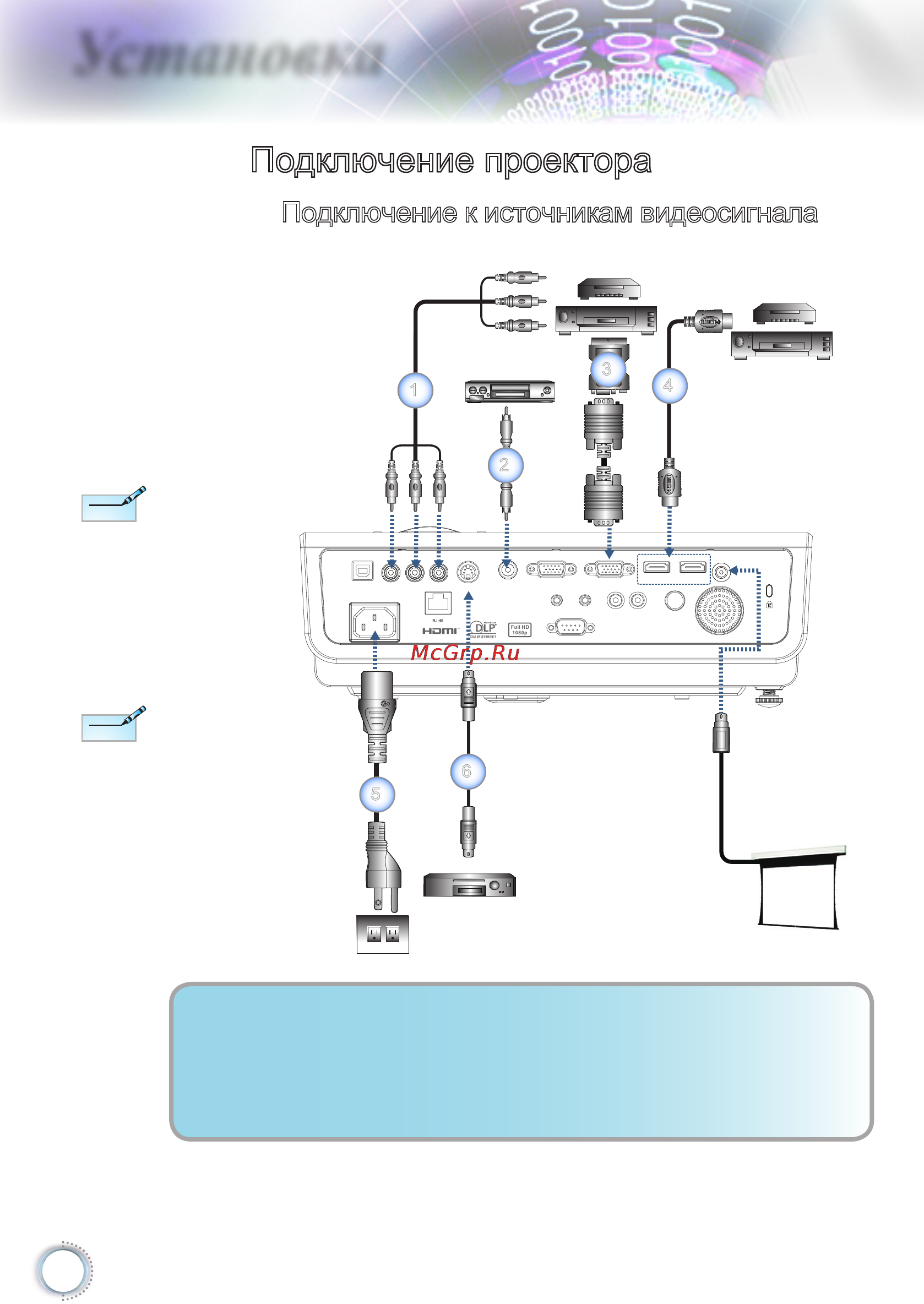

Подключение проектора
Подключение к источникам видеосигнала
Разъемы 12 В
представляют собой
программируемые
триггеры.
Note
Note
DVD�проигрыватель, приставка,
приемник HDTV
DVD�проигрыватель, приставка,
приемник HDTV
Выходной видеосигнал
Выход S�Video
